Bomba de vacío para rotavapor: selección y compatibilidad
Elegir una bomba de vacío para rotavapor requiere considerar mucho más que el tamaño del matraz. La presión de trabajo, el caudal de aspiración, la naturaleza del disolvente y la capacidad del condensador determinan si el conjunto puede mantener una evaporación estable. Esta guía relaciona esos criterios con los evaporadores rotatorios de laboratorio y de mayor capacidad incluidos en la documentación de ZZKD.
Qué aporta el vacío a la evaporación rotatoria
El rotavapor combina calentamiento, rotación y presión reducida para retirar disolventes de una muestra. Al disminuir la presión, también disminuye la temperatura de ebullición del líquido. La rotación favorece la formación de una película sobre la pared del matraz, mientras el condensador enfría los vapores para recoger el destilado.

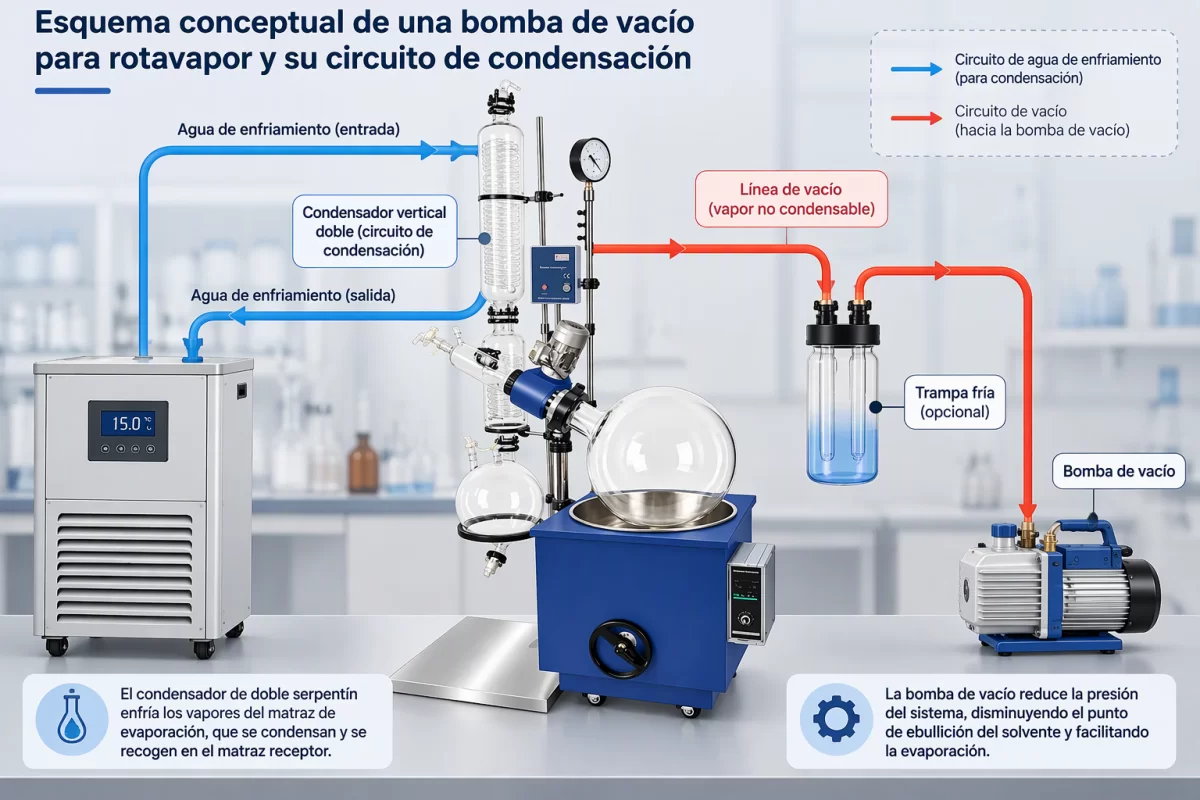

La bomba evacua el circuito y extrae los gases que no se condensan. Sin embargo, no sustituye una refrigeración adecuada ni corrige por sí sola las fugas de conexiones o juntas. Una instalación equilibrada permite ajustar la evaporación al comportamiento de la muestra, en lugar de trabajar continuamente con el vacío más profundo disponible.
Cómo seleccionar una bomba de vacío para rotavapor
Presión de trabajo y caudal de aspiración
La presión necesaria depende del disolvente y de la temperatura elegida. Conviene consultar su relación entre presión y temperatura de ebullición, y comprobar la curva de funcionamiento de la bomba. La presión final declarada por un fabricante no equivale necesariamente a la presión mantenida con una carga continua de vapor.
El caudal influye en el tiempo de evacuación y en la capacidad de gestionar gases residuales. No existe una equivalencia universal entre litros de matraz y litros por minuto de bombeo: también intervienen la carga real, la velocidad de evaporación, las pérdidas de presión de las tuberías y la eficiencia del condensador.
Resistencia química y tecnología de bombeo
Una bomba de membrana con materiales resistentes a los disolventes puede resultar apropiada para numerosas aplicaciones de laboratorio, siempre que alcance la presión requerida. Las bombas lubricadas pueden ofrecer un vacío más profundo, pero los vapores condensables pueden contaminar el aceite y exigir medidas adicionales de protección y mantenimiento.
En sistemas de anillo líquido o de recirculación de agua, deben evaluarse la temperatura del líquido de servicio, su contaminación y la gestión de residuos. Estas tecnologías son criterios generales de selección; los archivos recibidos no identifican un modelo concreto de bomba ni aportan su caudal, presión final o materiales internos.
Regulación, conexiones y seguridad
Es recomendable verificar el diámetro de conexión, la resistencia al vacío de las mangueras, la estanqueidad de las juntas y la presencia de un vacuómetro. Un controlador compatible puede facilitar ajustes progresivos. Para disolventes inflamables, la evaluación de riesgos debe abarcar todo el conjunto, la ventilación y la descarga de gases; no debe suponerse una certificación antiexplosiva a partir del nombre comercial.

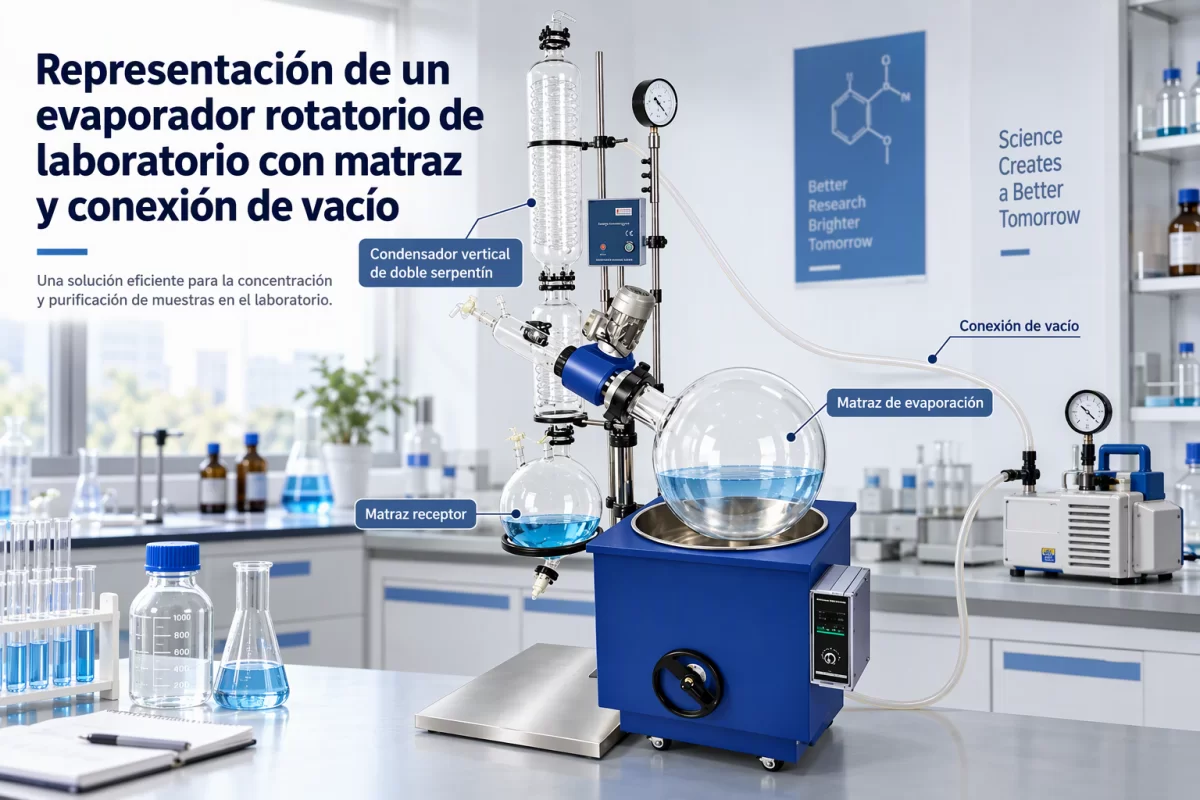

Rotavapores de laboratorio: parámetros de 2, 3 y 5 L
Las fichas RE-201D, RE-301 y RE-501 ofrecen una base para definir la capacidad del equipo de evaporación. Para tareas con pequeños lotes, el evaporador rotatorio de laboratorio de 2 L es una referencia pertinente al comparar dimensiones de carga y volumen de recepción.
| Parámetro | RE-201D | RE-301 | RE-501 |
|---|---|---|---|
| Matraz de evaporación (L) | 2 | 3 | 5 |
| Matraz receptor (L) | 1 | 2 | 3 |
| Motor de rotación (W) | 40 | 40 | 40 |
| Velocidad regulable (rpm) | 0–120 | 0–120 | 0–120 |
| Evaporación de agua declarada (L/h) | >1 | >1,5 | >1,5 |
| Recorrido de elevación (mm) | 0–150 | 0–120 | 0–120 |
Las condiciones del ensayo de evaporación no están detalladas. Estos valores para agua no deben extrapolarse directamente a otros disolventes.
Lectura del dato de vacío: la ficha indica <133 Pa, aproximadamente 1,33 mbar o 1 Torr. Es un dato del evaporador, no una especificación de la bomba. La equivalencia adicional de 0,098 MPa que aparece en el original no coincide como presión absoluta; conviene confirmar la referencia de presión y las condiciones de medición antes de dimensionar el sistema.
Vacío y condensación al escalar de 5 a 50 L
La serie R documentada comprende matraces de evaporación de 5, 10, 20 y 50 L, con recipientes de recuperación de 3, 5, 10 y 20 L, respectivamente. Sus baños son de acero inoxidable. La configuración del condensador debe confirmarse por modelo, especialmente cuando aumenta la carga de vapor.
| Modelo | Evaporación (L) | Recuperación (L) | Dimensiones exteriores (mm) |
|---|---|---|---|
| R1005 | 5 | 3 | 660 × 400 × 1020 |
| R1010 | 10 | 5 | 920 × 550 × 1700 |
| R1020 | 20 | 10 | 1250 × 600 × 2100 |
| R1050 | 50 | 20 | 1320 × 770 × 2340 |

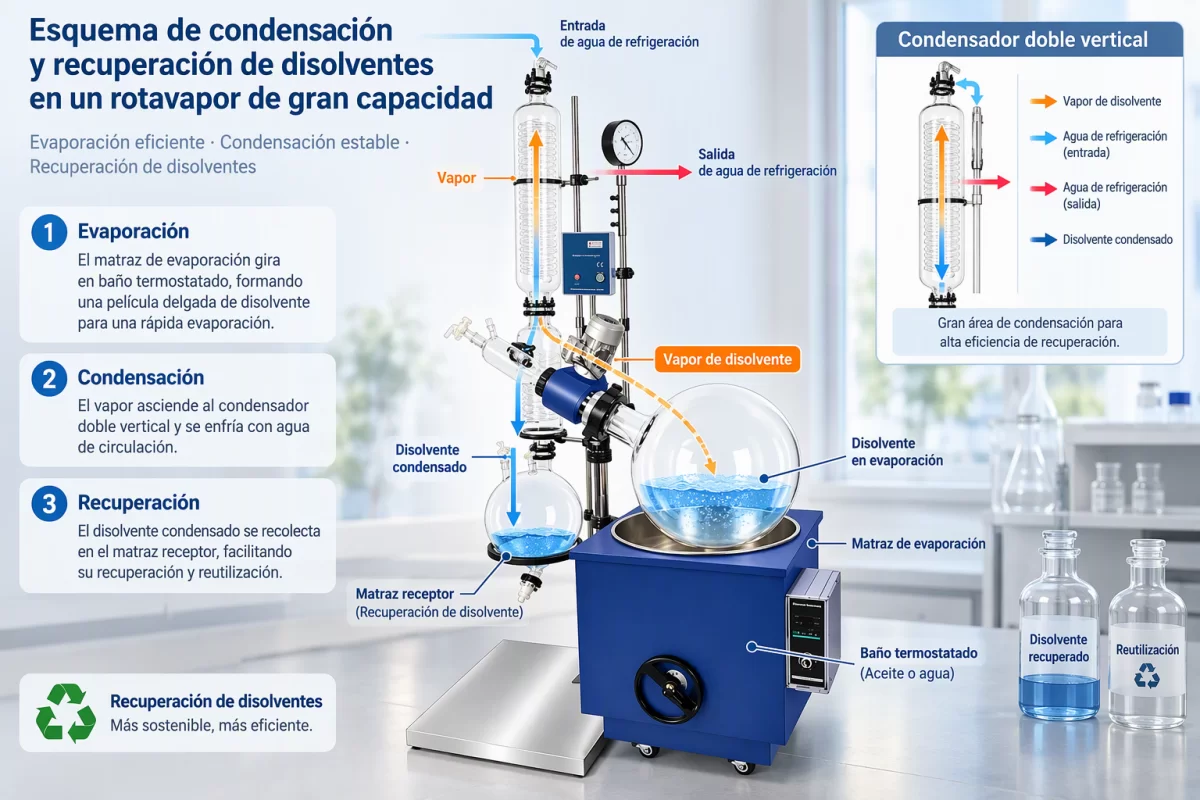

Al estudiar un evaporador rotatorio de 20 L, interesa revisar la capacidad frigorífica bajo las condiciones reales de trabajo, no solo la temperatura mínima del refrigerador. Una condensación insuficiente puede aumentar la cantidad de vapor que llega a la bomba y dificultar la estabilidad de presión.
Para un evaporador rotatorio industrial de 50 L, también deben comprobarse el espacio de instalación, la alimentación eléctrica y el procedimiento de vaciado del receptor. Los parámetros de la serie R no deben trasladarse automáticamente a modelos RE-1002, RE-2002 o RE-5002: el archivo recibido para esa serie no contiene datos técnicos utilizables.
Precio de referencia y alcance de la configuración
El listado comercial facilitado reúne evaporadores, conjuntos y accesorios con capacidades diferentes. Al ordenar sus 284 registros por precio, el valor situado en la posición central inferior —la posición 142— es el siguiente. Los registros con intervalos quedan fuera de esa posición central.
Precio de referencia de nuestra empresa para el listado suministrado
1.480 USD
La cotización real está sujeta a la configuración seleccionada y al resultado de la consulta comercial.
Esta referencia agregada no es el precio de una bomba de vacío independiente ni confirma que se incluyan refrigerador, controlador, tuberías o transporte. La documentación no ofrece un precio específico de bomba que permita presupuestarla por separado.
Datos necesarios para solicitar una propuesta técnica
- Proceso: disolventes, composición de la muestra y sensibilidad térmica.
- Capacidad: modelo de rotavapor, carga por lote y objetivo de recuperación.
- Condiciones: temperatura del baño, presión prevista y refrigeración disponible.
- Instalación: tensión y frecuencia eléctrica, ventilación y espacio útil.
- Alcance: bomba, regulación, trampa, conexiones y repuestos que deben incluirse.
Con esta información, nuestra empresa puede evaluar una configuración de evaporación y vacío ajustada al proceso. La propuesta debe identificar las prestaciones de la bomba, los materiales expuestos al vapor y los límites operativos de cada componente.
Una bomba de vacío para rotavapor debe elegirse como parte del sistema
La selección más fundamentada combina presión regulable, caudal suficiente, resistencia química y condensación adecuada. Los parámetros de las series RE y R ayudan a definir la capacidad del evaporador, pero no sustituyen la ficha técnica de la bomba.
Como Alice, recomiendo comenzar por el disolvente y las condiciones de operación, y después comprobar la compatibilidad del conjunto. Para solicitar una configuración a ZZKD Maquinaria, conviene facilitar esos datos y pedir una cotización con accesorios e inclusiones claramente detallados.
