Cómo elegir un evaporador rotatorio
Saber cómo elegir un evaporador rotatorio exige mirar más allá del tamaño del matraz. La selección depende del disolvente, el volumen real de trabajo, la sensibilidad térmica del producto y la capacidad del sistema de vacío y refrigeración. Esta guía compara los datos disponibles de las series RE y R para orientar una compra técnicamente fundamentada.
1. Definir el proceso antes de seleccionar el rotavapor
Un evaporador rotatorio combina calentamiento, rotación y presión reducida para favorecer la evaporación de un disolvente. El vapor pasa al condensador y el líquido condensado se recoge en un recipiente independiente. Reducir la presión permite disminuir la temperatura de ebullición, aunque la temperatura adecuada debe establecerse según el disolvente y la estabilidad de la muestra.
Antes de comparar modelos, conviene registrar el volumen por lote, la composición de la mezcla, la temperatura máxima admisible y el tiempo de operación previsto. También interesa identificar si aparecen espuma, sólidos o incrementos de viscosidad durante la concentración. Estas condiciones pueden limitar la carga útil y exigir una regulación más cuidadosa del vacío.
Para pequeñas operaciones de concentración, puede resultar pertinente revisar un evaporador rotatorio de laboratorio de 2 L. Esa capacidad nominal no equivale a una autorización para introducir dos litros de muestra: la carga admisible debe confirmarse con las instrucciones del equipo y el comportamiento del proceso.
2. Comparar capacidades y parámetros verificables
Los modelos RE-201D, RE-301 y RE-501 ofrecen matraces de evaporación de 2, 3 y 5 L, respectivamente. La ficha indica regulación continua de velocidad entre 0 y 120 rpm y un motor de rotación de 40 W. El volumen receptor también cambia, por lo que debe comprobarse cuántas interrupciones serán necesarias para recoger el disolvente recuperado.
| Parámetro | RE-201D | RE-301 | RE-501 |
|---|---|---|---|
| Matraz de evaporación (L) | 2 | 3 | 5 |
| Matraz receptor (L) | 1 | 2 | 3 |
| Velocidad de rotación (rpm) | 0–120 | 0–120 | 0–120 |
| Motor de rotación (W) | 40 | 40 | 40 |
| Recorrido de elevación (mm) | 0–150 | 0–120 | 0–120 |
| Evaporación declarada de agua (L/h) | >1 | >1,5 | >1,5 |
Las tasas de evaporación corresponden al agua según la ficha suministrada. No se especifican las condiciones de ensayo y no deben trasladarse directamente a otros disolventes o mezclas.
Para lotes mayores, la serie R incluye capacidades nominales de 5 a 50 L. Además del matraz, aumentan las dimensiones del equipo y la potencia total declarada. Estos datos ayudan a evaluar espacio, suministro eléctrico y posibilidades de instalación antes de solicitar una configuración.
| Modelo | Evaporación (L) | Recepción (L) | Potencia total (kW) | Dimensiones declaradas (mm) |
|---|---|---|---|---|
| R1005 | 5 | 3 | 2 | 660 × 400 × 1020 |
| R1010 | 10 | 5 | 3 | 920 × 550 × 1700 |
| R1020 | 20 | 10 | 4 | 1250 × 600 × 2100 |
| R1050 | 50 | 20 | 4,0 a 220–240 V | 1320 × 770 × 2340 |
Cuando el volumen por lote requiere pasar a una escala intermedia, un evaporador rotatorio de 20 L puede incorporarse a la comparación. Conviene confirmar el modelo exacto ofertado: una misma capacidad no garantiza idénticas dimensiones, alimentación o accesorios entre distintas series.

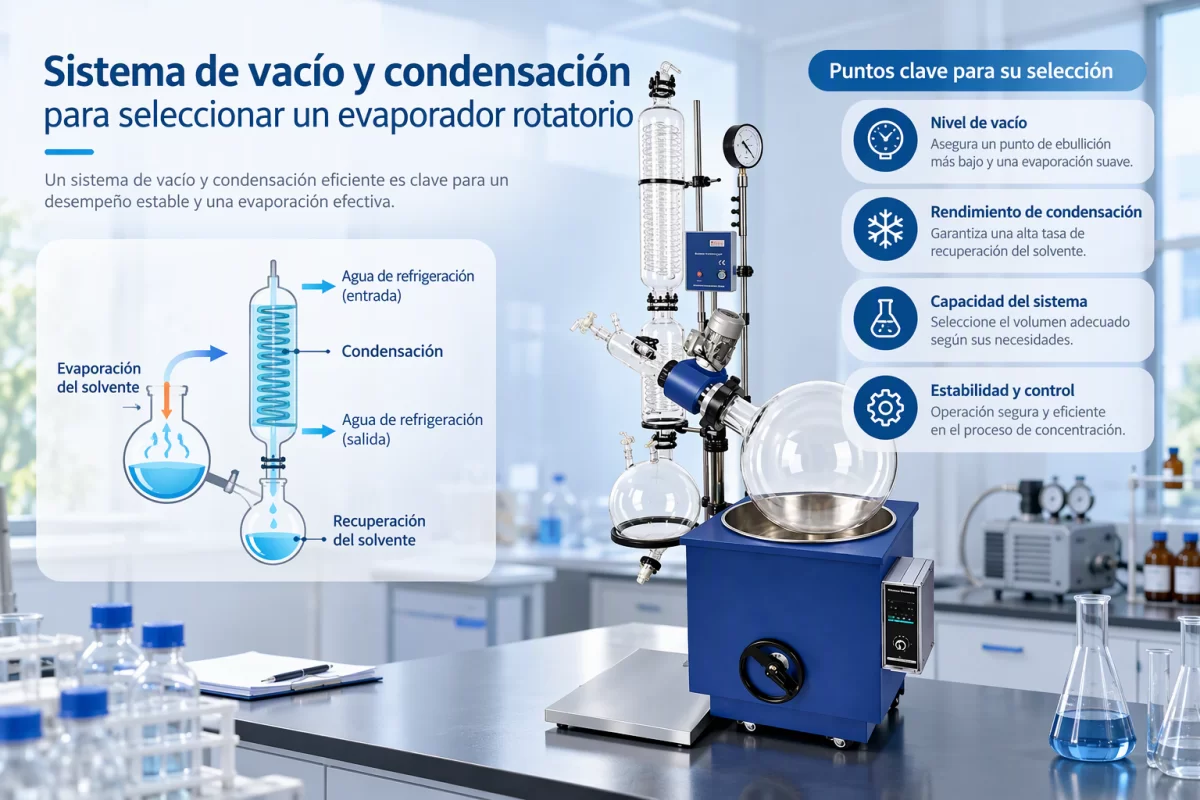

3. Evaluar el vacío, el baño y la condensación como un sistema
La ficha de los equipos RE compactos declara una presión inferior a 133 Pa, aproximadamente 1,33 mbar. Es importante confirmar las condiciones de medición y la bomba utilizada. La presión alcanzable en un sistema cerrado no asegura que ese mismo valor se mantenga durante una evaporación con carga de vapor. También influyen la estanqueidad, las conexiones y el estado de las juntas.
La refrigeración debe dimensionarse considerando el disolvente, la temperatura del refrigerante y la carga térmica esperada. Un condensador insuficientemente refrigerado puede dejar pasar vapor hacia la bomba. Por ello, interesa conocer la capacidad frigorífica del recirculador a la temperatura de trabajo, no únicamente su temperatura mínima anunciada.

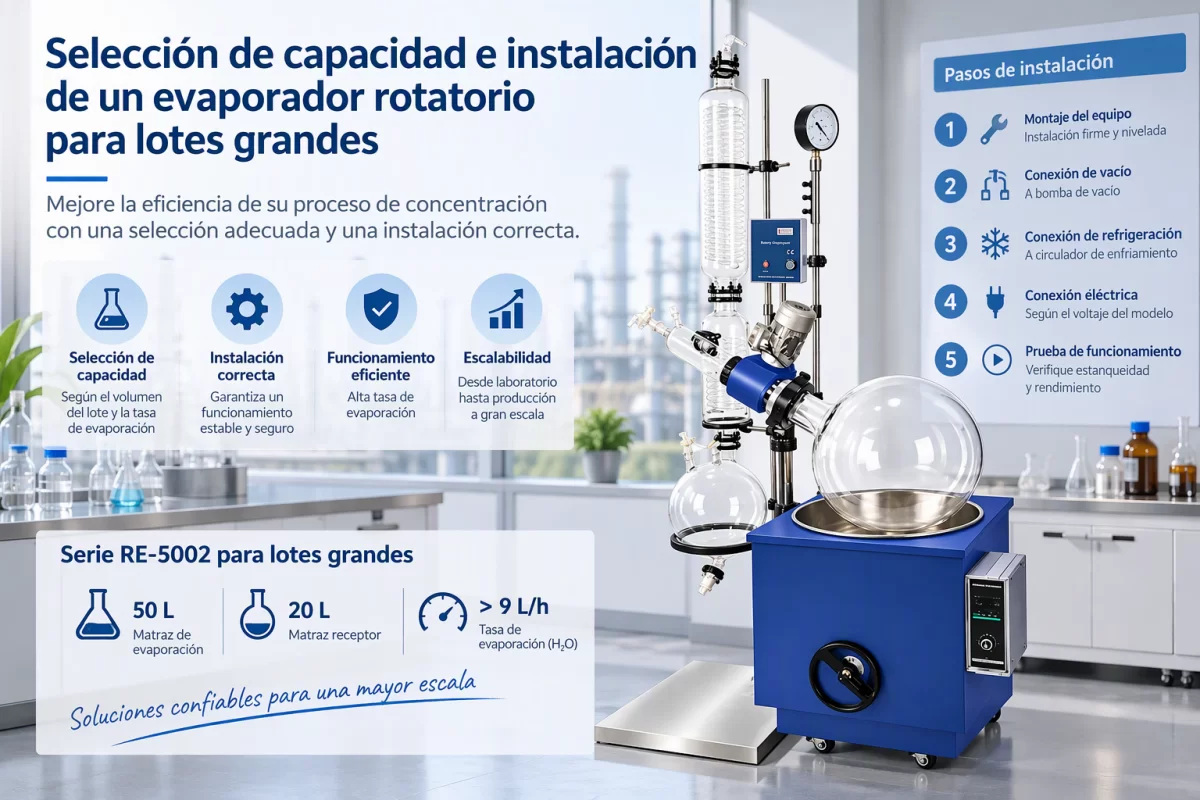

4. Revisar instalación, manejo y seguridad antes del escalado
La documentación de la serie R menciona alimentación de 60 Hz, con opciones monofásicas y trifásicas según la configuración. No conviene asumir compatibilidad con una red de 50 Hz: la tensión, frecuencia, número de fases y corriente requerida deben figurar expresamente en la oferta y en la placa del equipo.
Además de las dimensiones exteriores, hay que reservar espacio para retirar matraces, acceder al baño y conectar las mangueras sin tensiones. La serie R declara baños de acero inoxidable y mecanismos de elevación, cuya ejecución concreta debe confirmarse por modelo. En capacidades grandes, el manejo del vidrio y la descarga del receptor merecen una evaluación específica.
Para operaciones de mayor volumen, la comparación puede incluir un evaporador rotatorio industrial de 50 L. Sin embargo, trabajar con disolventes inflamables requiere evaluar ventilación, fuentes de ignición y requisitos de protección aplicables. Los nombres comerciales de las ofertas no sustituyen la documentación de certificación de la configuración realmente suministrada.
5. Valorar el precio de referencia y el alcance del suministro
El presupuesto debe comparar sistemas equivalentes. Un equipo base, un conjunto con bomba y refrigerador y una configuración con accesorios adicionales pueden cubrir necesidades distintas. Es necesario detallar qué elementos están incluidos, así como repuestos, embalaje, transporte y condiciones de puesta en marcha.
Este importe es únicamente orientativo para el conjunto de ofertas aportado; no constituye el precio confirmado de un modelo concreto. La cotización real depende de la configuración y del resultado de la consulta comercial.
Criterio de cálculo: las entradas de precios se ordenan de menor a mayor y se toma el valor central inferior cuando el número es par. Para ordenar una entrada expresada como intervalo se utiliza su límite inferior. La lista incluye equipos, conjuntos y accesorios, por lo que esta referencia no equivale a una comparación entre configuraciones idénticas.
Conclusión: cómo elegir un evaporador rotatorio con criterio
Elegir un rotavapor adecuado consiste en equilibrar capacidad útil, control térmico, vacío, condensación y condiciones de instalación. Los datos disponibles permiten comparar alternativas compactas de 2 a 5 L y modelos de la serie R hasta 50 L, pero la configuración final debe verificarse frente al proceso real.
- Definir la aplicación: disolvente, carga por lote y sensibilidad térmica.
- Confirmar las prestaciones: condiciones de ensayo, materiales y accesorios compatibles.
- Validar la instalación: electricidad, refrigeración, espacio y medidas de seguridad.
- Solicitar una oferta detallada: modelo exacto, alcance del suministro y precio confirmado.
Como autora, aconsejo priorizar una configuración verificable y ajustada al trabajo cotidiano antes que una capacidad máxima o una cifra aislada de rendimiento. Con estos criterios, la consulta a ZZKD Maquinaria puede centrarse en los datos necesarios para seleccionar un evaporador rotatorio apropiado para la aplicación.
