Evaporador rotatorio para laboratorio: selección y precios
Un evaporador rotatorio para laboratorio permite retirar disolventes de una muestra mediante calentamiento controlado, rotación y presión reducida. Su utilidad no depende únicamente del tamaño del matraz: también intervienen la estabilidad del vacío, la capacidad del condensador y la refrigeración disponible.
La gama ZZKD incluye equipos compactos de 2, 3 y 5 litros, además de modelos de mayor capacidad para desarrollo de procesos y planta piloto. Una selección bien fundamentada ayuda a evitar inversiones sobredimensionadas y facilita la concentración de muestras con condiciones de operación reproducibles.
Cómo funciona la evaporación rotatoria al vacío
La rotación distribuye el líquido sobre la superficie interior del matraz, formando una película que favorece el intercambio térmico. Al reducir la presión, el disolvente puede hervir a una temperatura inferior a la correspondiente a presión atmosférica. El vapor pasa al condensador, se enfría y se recoge como líquido en el matraz receptor.
Esta combinación resulta útil en síntesis química, preparación de muestras, concentración de extractos y recuperación de disolventes. En trabajos con extractos vegetales, por ejemplo, el equipo puede retirar el disolvente utilizado previamente en la extracción. No debe confundirse esta función con una extracción completa de la materia prima ni con una separación de alta resolución entre compuestos de volatilidad similar.
¿Un vacío más profundo garantiza una evaporación más rápida?
Mi criterio es que no necesariamente. Una presión excesivamente baja puede provocar ebullición brusca, espuma o arrastre de muestra. La mejor condición es aquella que mantiene una evaporación estable y permite condensar el vapor generado, sin superar la capacidad del sistema de refrigeración.
Elegir la capacidad según la carga real de trabajo
La capacidad nominal del matraz no equivale al volumen recomendable de llenado. Es necesario reservar espacio para la formación de película, la expansión del líquido y una posible aparición de espuma. La carga admisible debe determinarse según la muestra, el procedimiento validado y las instrucciones del equipo.
2 L: investigación y preparación de muestras

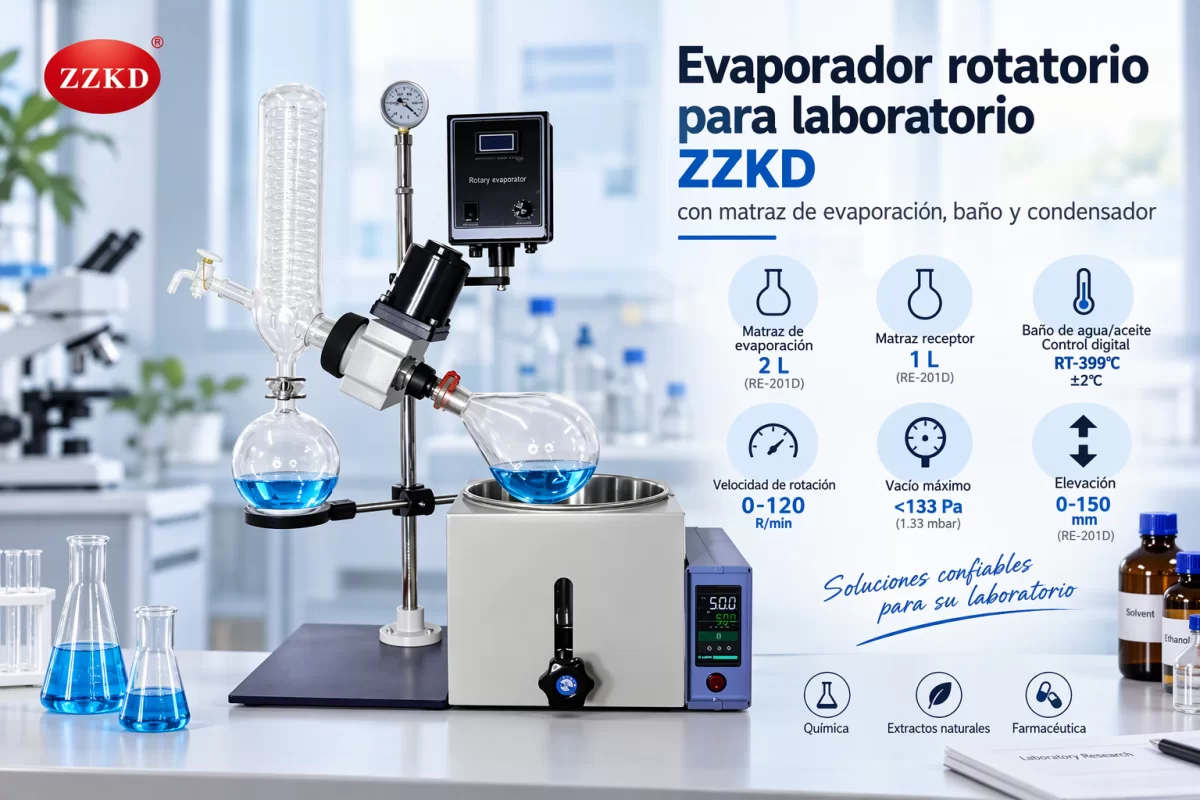

Para tareas de pequeña escala, el evaporador rotatorio de laboratorio 2L ofrece una opción compacta. El RE-201D combina un matraz de evaporación de 2 L con un receptor de 1 L, adecuado para evaluar procesos sin recurrir a una instalación de gran volumen.
3 y 5 L: mayor flexibilidad en el laboratorio

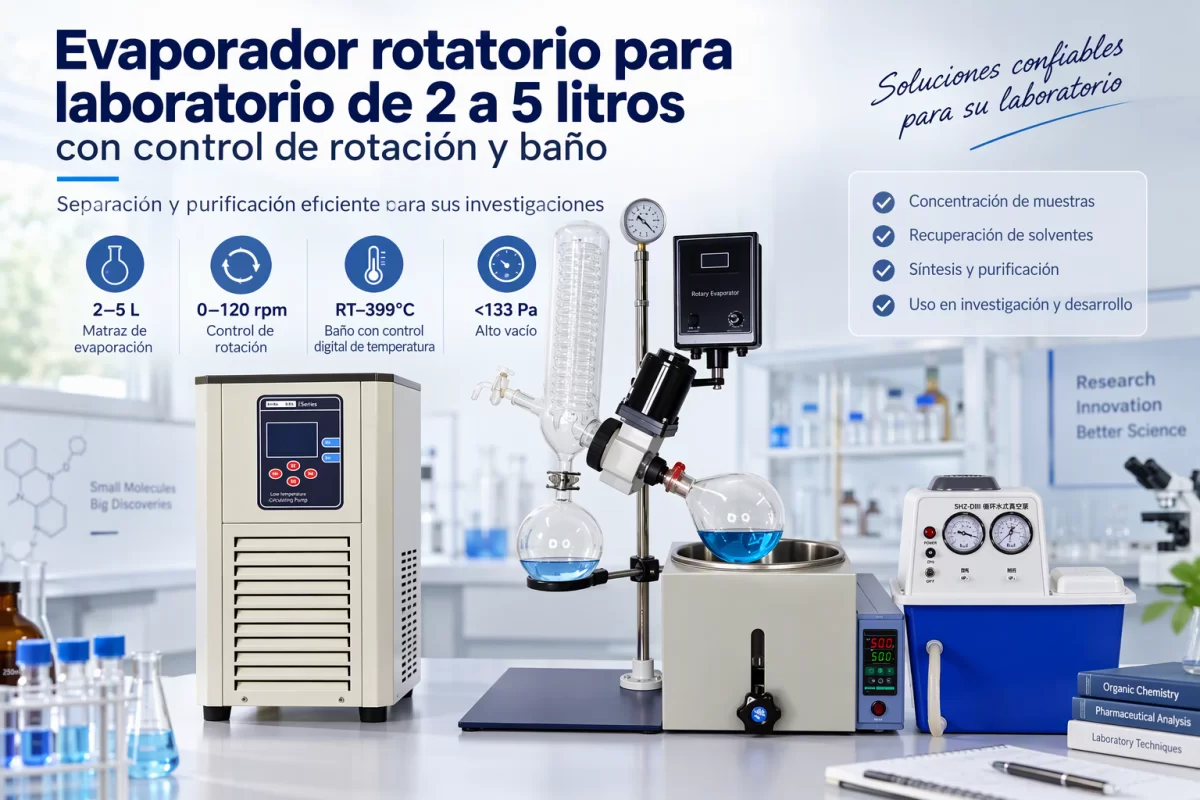

El RE-301 incorpora un matraz de 3 L y un receptor de 2 L. El RE-501 aumenta estas capacidades a 5 y 3 L, respectivamente. Un evaporador rotatorio de vacío 5L permite considerar cargas mayores, siempre que el vacío y la refrigeración acompañen el aumento de producción de vapor.
10 a 50 L: desarrollo y escalado de procesos
Cuando la carga de trabajo supera la escala de sobremesa, el evaporador rotatorio 10L puede constituir un paso intermedio. La serie R también incluye capacidades de 20 y 50 L para aplicaciones que requieren mayor volumen, espacio de instalación y planificación de servicios.
Comparación de los modelos RE-201D, RE-301 y RE-501
Los tres modelos comparten un motor de rotación de 40 W con regulación continua y un intervalo de velocidad de 0 a 120 rpm. La ficha también indica control digital inteligente y un valor térmico declarado de ±2 °C. Este último dato debe confirmarse en cuanto a su significado metrológico, ya que no conviene interpretarlo automáticamente como exactitud de la temperatura de la muestra.
En pantallas pequeñas, deslizar la tabla horizontalmente para consultar todos los modelos.
| Parámetro | RE-201D | RE-301 | RE-501 |
|---|---|---|---|
| Matraz de evaporación | 2 L | 3 L | 5 L |
| Matraz receptor | 1 L | 2 L | 3 L |
| Motor de rotación | 40 W | 40 W | 40 W |
| Velocidad de rotación | 0–120 rpm | 0–120 rpm | 0–120 rpm |
| Evaporación declarada de agua | >1 L/h | >1,5 L/h | >1,5 L/h |
| Recorrido de elevación | 0–150 mm | 0–120 mm | 0–120 mm |
Interpretación de la ficha: el vacío límite declarado es inferior a 133 Pa, aproximadamente 1,33 mbar. La presión real durante el proceso dependerá de la bomba, las fugas y la carga de vapor. Las tasas de evaporación indicadas corresponden al agua y no constituyen una garantía para otros disolventes o mezclas.
Serie R: del laboratorio a la planta piloto
La serie R ofrece matraces de evaporación de 5, 10, 20 y 50 L, acompañados por receptores de 3, 5, 10 y 20 L. Los baños están fabricados en acero inoxidable. La documentación contempla condensación vertical de doble serpentín y configuraciones con condensador principal y auxiliar, cuya asignación debe verificarse en la propuesta técnica de cada modelo.
La tabla mantiene sus columnas legibles mediante desplazamiento horizontal en móviles.
| Modelo | Evaporación | Recepción | Baño: diámetro × altura | Dimensiones generales |
|---|---|---|---|---|
| R1005 | 5 L | 3 L | 300 × 170 mm | 660 × 400 × 1020 mm |
| R1010 | 10 L | 5 L | 350 × 220 mm | 920 × 550 × 1700 mm |
| R1020 | 20 L | 10 L | 450 × 260 mm | 1250 × 600 × 2100 mm |
| R1050 | 50 L | 20 L | 550 × 320 mm | 1320 × 770 × 2340 mm |
El escalado exige revisar la altura libre, el acceso para manipular el vidrio, la alimentación eléctrica y el espacio reservado a los equipos auxiliares. Las dimensiones generales no incluyen necesariamente todas las distancias de servicio ni la superficie ocupada por una bomba de vacío o un refrigerador externo.
¿Un matraz de 10 L duplica el rendimiento de uno de 5 L?
Mi evaluación es que no puede darse por hecho. El rendimiento depende de la transferencia de calor, la superficie de condensación, la presión de trabajo y las propiedades de la mezcla. Para escalar con criterio, recomiendo comparar ensayos con la misma muestra y condiciones documentadas, no solo los litros nominales del matraz.
Vacío, refrigeración y calentamiento deben trabajar juntos

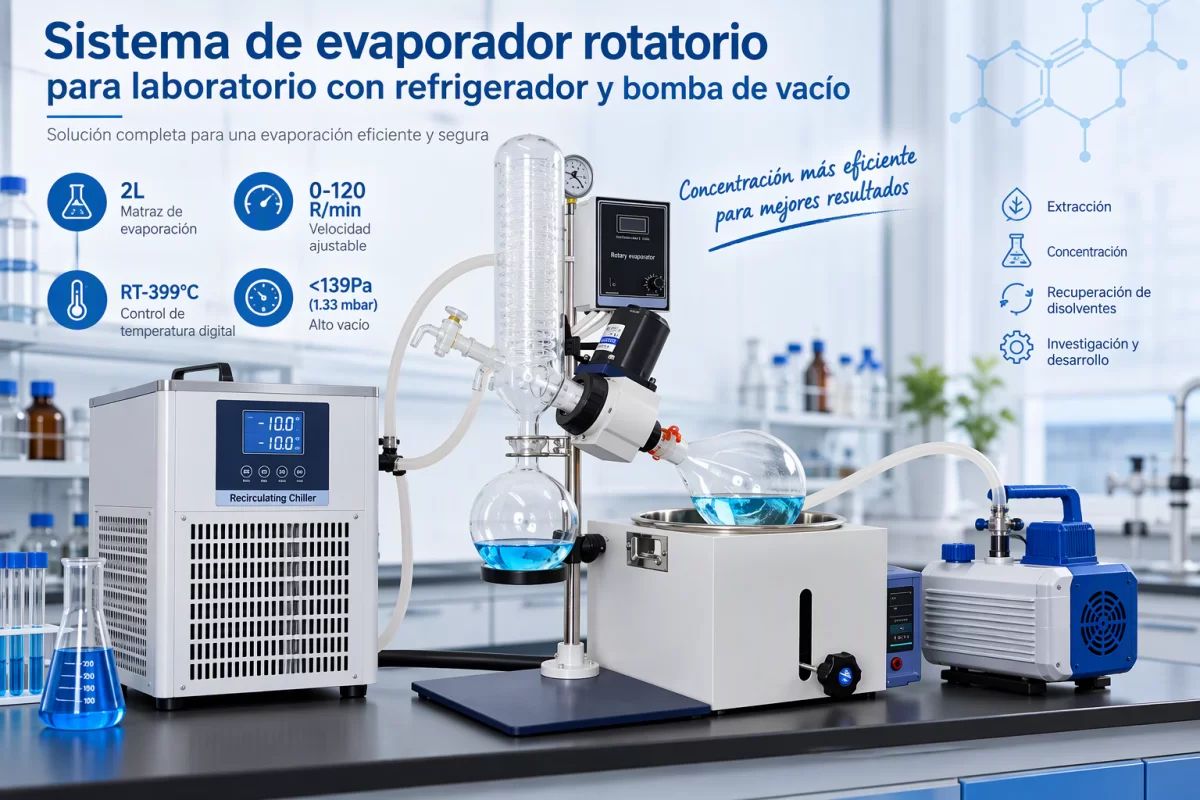

Un evaporador rotatorio para laboratorio funciona como parte de un sistema. La bomba debe ser compatible con los vapores del proceso, mientras que el refrigerador debe mantener una temperatura y una capacidad frigorífica suficientes para condensarlos. Una trampa adecuada puede ayudar a proteger la bomba cuando corresponda al diseño y al disolvente utilizado.
La temperatura del baño debe seleccionarse según el punto de ebullición a la presión de trabajo y la sensibilidad térmica de la muestra. La ficha de la serie RE declara un intervalo desde temperatura ambiente hasta 399 °C, pero ese dato no significa que pueda utilizarse agua a dicha temperatura. Es imprescindible confirmar el rango autorizado para cada configuración, el fluido térmico admisible y los límites del vidrio y de las juntas.
La compatibilidad química de los sellos también merece atención. La documentación menciona fluorocaucho y un material identificado como «FTFE»; antes de comprar, conviene confirmar la denominación exacta y su resistencia frente al disolvente previsto. Una verificación de materiales evita basar la selección en abreviaturas ambiguas.
Seguridad de operación: trabajar con disolventes inflamables requiere ventilación apropiada, evaluación de riesgos y control de fuentes de ignición. Los modelos estándar descritos aquí no deben considerarse equipos certificados para atmósferas explosivas sin documentación específica.
Precios de referencia de evaporadores rotatorios ZZKD
La siguiente selección presenta precios de la oferta de ZZKD, expresados en dólares estadounidenses. Para los modelos con varios registros se utiliza una referencia intermedia de coste contenido, en lugar de destacar únicamente el importe mínimo. Estos valores permiten preparar un presupuesto inicial, pero no sustituyen una cotización con configuración y condiciones comerciales confirmadas.
Deslizar horizontalmente en dispositivos móviles para ver las observaciones completas.
| Modelo | Capacidad nominal | Precio ZZKD | Uso orientativo |
|---|---|---|---|
| RE-201D | 2 L | 595 USD | Preparación de muestras y pequeña escala |
| RE-501 / RE501 | 5 L | 920 USD | Concentración de muestras de mayor volumen |
| R1010 | 10 L | 2379 USD | Desarrollo de procesos y escalado inicial |
La comparación económica debe considerar el conjunto completo: evaporador, bomba, refrigeración, regulación del vacío, accesorios y repuestos. No debe suponerse que todos estos elementos están incluidos en cada referencia. También es necesario confirmar transporte, impuestos, disponibilidad y condiciones de suministro.
¿El precio del evaporador representa el presupuesto total del sistema?
Mi recomendación es tratarlo como una partida del presupuesto. El coste final depende especialmente de los auxiliares necesarios y de los servicios ya disponibles en el laboratorio. Una propuesta detallada permite comparar equipos con el mismo alcance y evita descubrir después que falta refrigeración o una bomba compatible.
Buenas prácticas para mantener una evaporación estable
La reproducibilidad mejora cuando cada ensayo registra la carga, la composición de la muestra, la presión, la velocidad de rotación, las temperaturas y el tiempo. Estos datos permiten distinguir problemas del equipo de variaciones propias del proceso.
- Inspeccionar antes de arrancar. Revisar el vidrio, las conexiones, los sellos y la fijación del matraz. No utilizar componentes agrietados o dañados.
- Preparar la refrigeración. Comprobar el caudal y la temperatura del circuito antes de generar una carga importante de vapor.
- Ajustar el proceso gradualmente. Aplicar vacío y calentamiento conforme al procedimiento del fabricante, evitando cambios bruscos que favorezcan espuma o arrastre.
- Controlar el recipiente receptor. Vigilar el nivel y detener el proceso antes de alcanzar una condición de llenado insegura.
- Finalizar y limpiar de forma controlada. Seguir la secuencia de parada indicada para el equipo, restablecer la presión de forma segura y limpiar los componentes compatibles con el método utilizado.
Una elección técnica que facilita el trabajo diario
El mejor evaporador rotatorio para laboratorio es el que responde al volumen real de muestra, al disolvente empleado y al ritmo de trabajo previsto. El RE-201D ofrece una base compacta de 2 L; el RE-501 amplía la capacidad a 5 L; y la serie R permite evaluar aplicaciones de mayor escala con datos concretos de dimensiones y volumen receptor.
Para solicitar una propuesta ZZKD bien definida, conviene indicar el disolvente, el volumen por lote, la temperatura máxima admisible de la muestra, la alimentación eléctrica y los auxiliares existentes. Con esa información es posible valorar una configuración coherente y un presupuesto ajustado al alcance necesario.
