Volumen para planificar. Bandejas para organizar.
Una estufa de vacío con múltiples bandejas debe seleccionarse según la geometría de los recipientes, la cantidad de material y las condiciones del ciclo. En la DZF-6090, la cámara de 91 L y sus dos bandejas constituyen la base de esa evaluación.
450 mm en los tres ejes
Las dimensiones interiores iguales facilitan la revisión de altura, ancho y profundidad de los recipientes. Las bandejas y sus soportes reducen el espacio libre disponible.

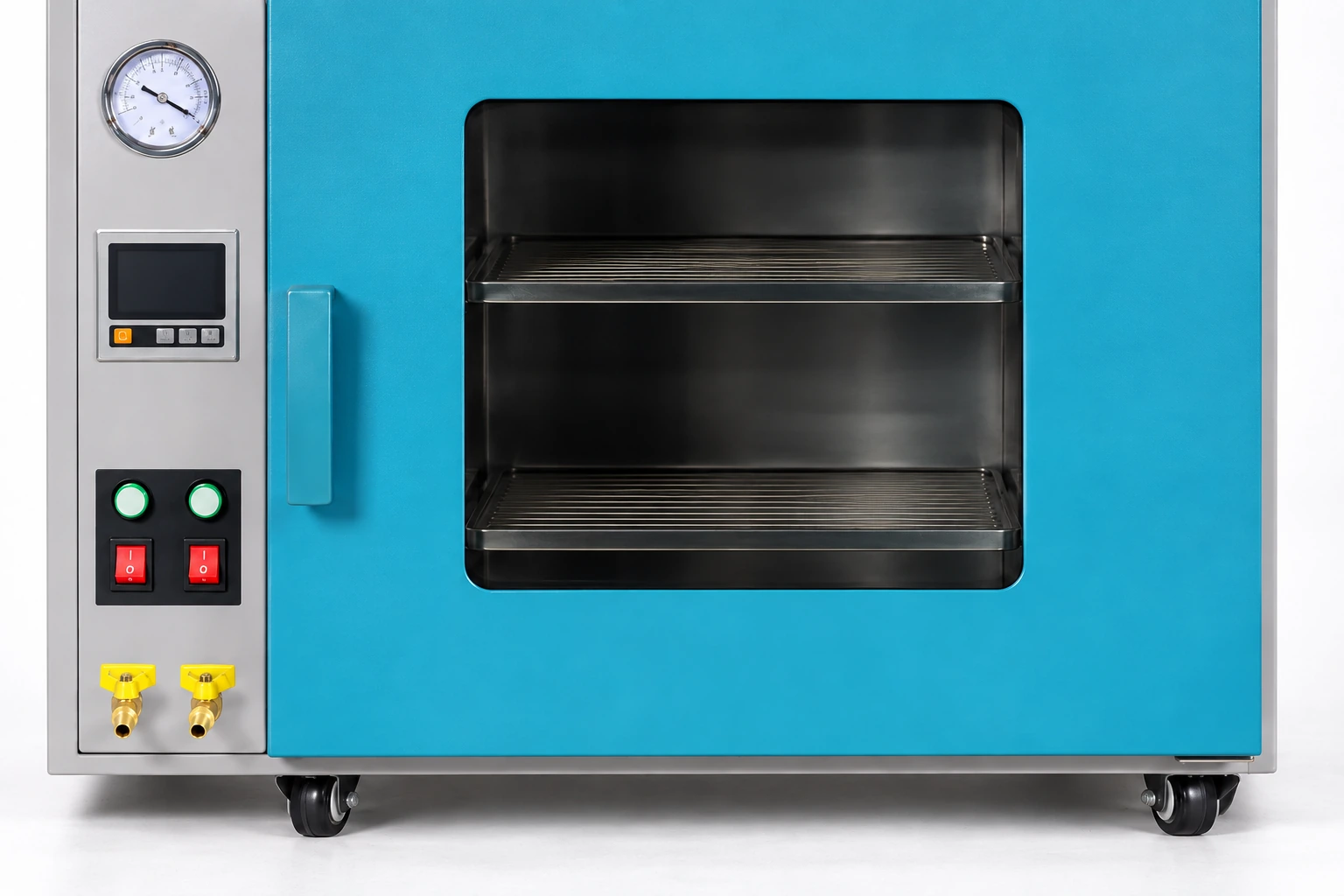

Dos bandejas, un mismo entorno
Los niveles permiten distribuir muestras, pero comparten la atmósfera de la cámara. La compatibilidad entre materiales y vapores debe comprobarse antes de un ciclo conjunto.
Cámara inoxidable 304
El revestimiento permite establecer procedimientos de limpieza y evaluar compatibilidad química. No debe confundirse la resistencia del acero con la de juntas, líneas o accesorios.
RT+10 a 200 °C
El intervalo térmico permite estudiar protocolos dentro de límites definidos. La estabilidad de la muestra y las tolerancias del método determinan la temperatura adecuada.
Secado a presión reducida
El vacío puede favorecer la evaporación a menor temperatura que a presión atmosférica. La presión real depende de la bomba, la carga, la estanqueidad y los vapores generados.
Tiempo según el objetivo de secado
El rango de 1 a 9999 minutos permite definir la duración del ciclo. La humedad final, la masa constante u otro criterio validado deben determinar si el proceso ha finalizado.

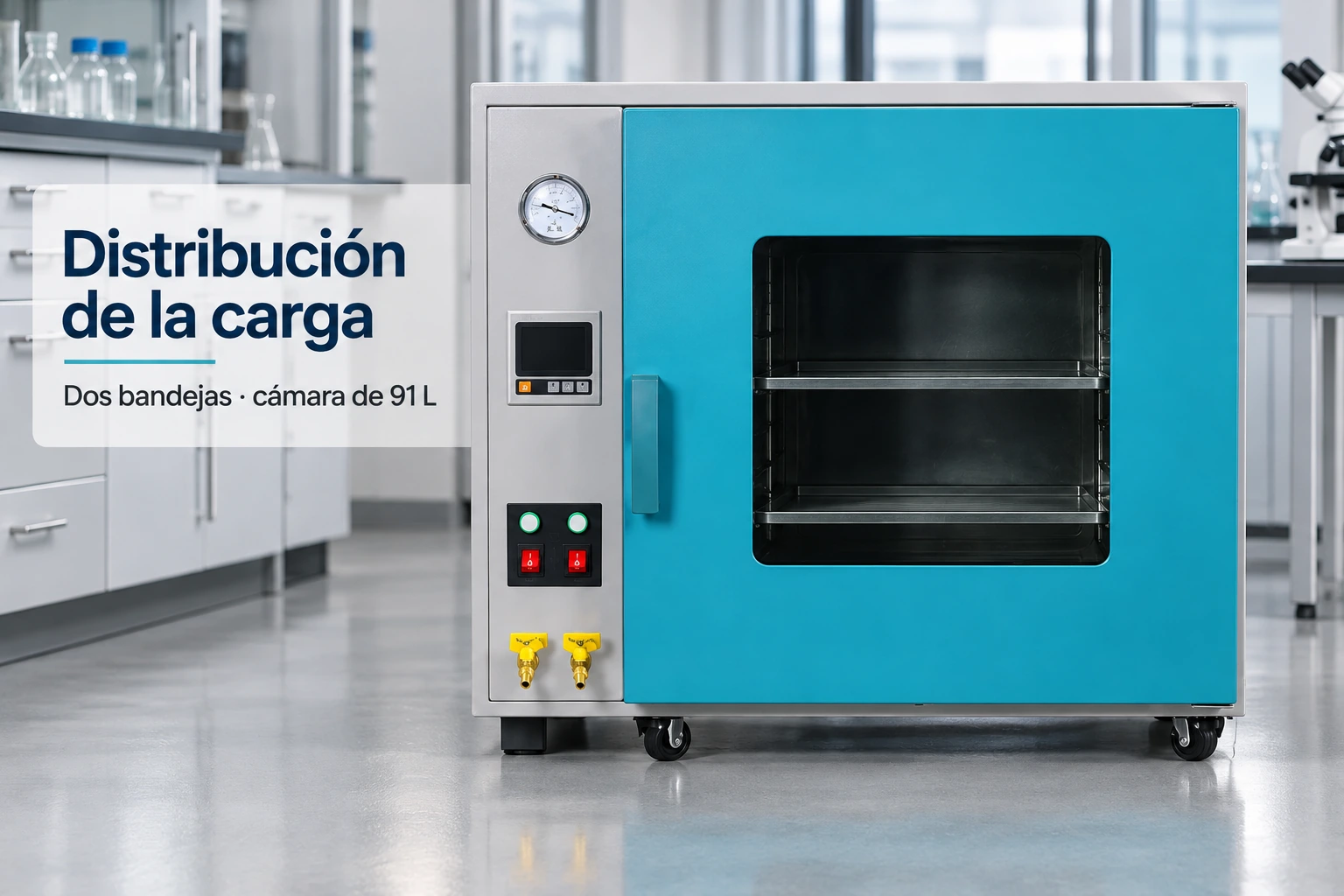

El resultado depende de cómo se coloca y se comporta la muestra

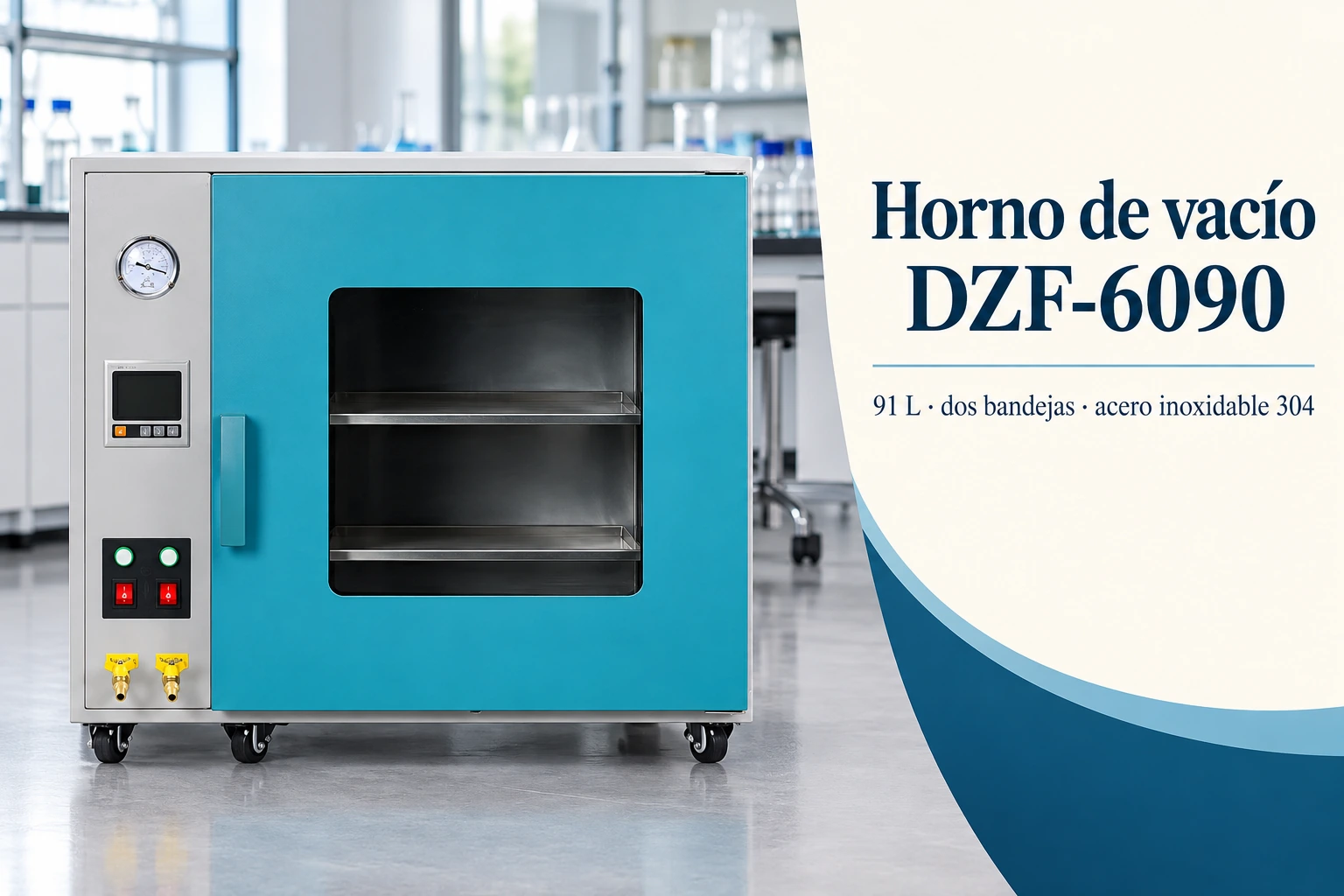

La estufa de secado al vacío con cámara de acero inoxidable DZF-6090 combina calentamiento y presión reducida. El aporte térmico favorece la evaporación, mientras que el sistema de vacío modifica las condiciones de presión y evacúa vapores.
Al distribuir material en dos bandejas, conviene mantener una configuración reproducible. Cambiar el espesor de la muestra, el recipiente o la posición puede modificar la transferencia de calor y la eliminación de humedad o solvente.
- Espesor definido: compare ciclos con una profundidad de material controlada.
- Recipientes compatibles: revise límites de temperatura, vacío y resistencia química.
- Carga documentada: registre cantidad, posición y distribución en cada bandeja.
- Resultado validado: compruebe el criterio de finalización en lugar de depender solo del temporizador.

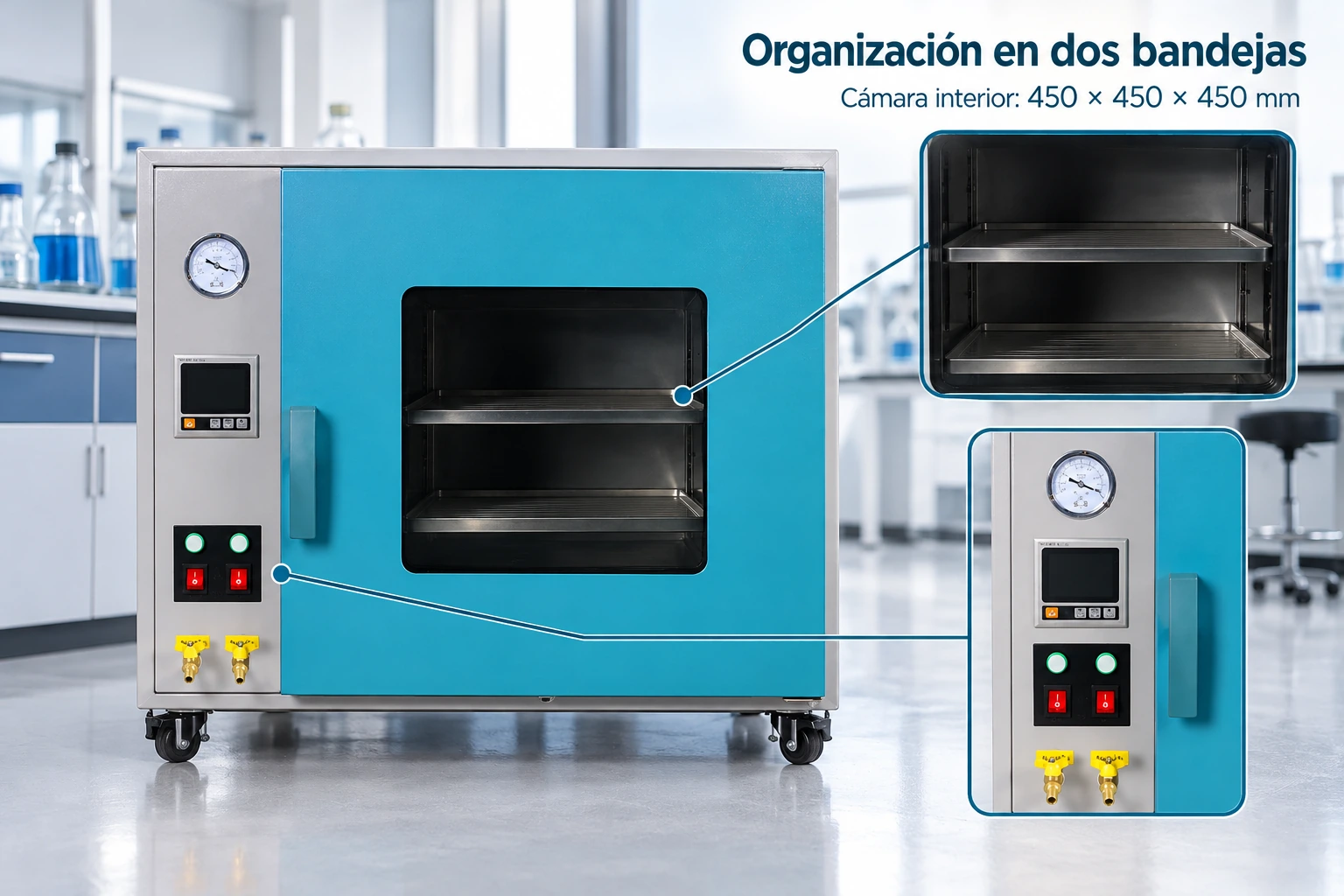

Tres decisiones para aprovechar las dos bandejas
Organizar una cámara de 91 L no consiste en llenar todo el espacio. El objetivo es crear una disposición compatible con el método, la seguridad y la repetibilidad.
Verifique el espacio efectivo
Compare la altura y la base de cada recipiente con las dimensiones útiles de bandejas y su separación.
- Considere tapas, asas y accesorios.
- Deje espacio para manipulación segura.
- Confirme el peso admisible por bandeja.
Agrupe por condiciones de proceso
Las muestras que comparten un ciclo deben admitir temperatura, presión y tiempos compatibles.
- Revise vapores y contaminación cruzada.
- No combine sustancias reactivas.
- Evite asumir aislamiento entre niveles.
Defina una disposición de referencia
Use una configuración documentada para comparar resultados y detectar desviaciones entre ciclos.
- Identifique posición y cantidad.
- Controle el espesor del material.
- Verifique resultados en ambas bandejas.
Parámetros para configurar su puesto de secado
Revise volumen, dimensiones y alimentación antes de seleccionar bomba, accesorios y espacio de instalación.
| Parámetro | DZF-6090 |
|---|---|
| Modelo | DZF-6090 |
| Alimentación eléctrica | 220 V / 50 Hz |
| Material del revestimiento | Acero inoxidable 304 |
| Rango de temperatura | RT+10 a 200 °C |
| Grado máximo de vacío | 0,098 MPa |
| Temperatura de trabajo | +5 a 40 °C |
| Potencia de entrada | 2400 W |
| Capacidad de cámara | 91 L |
| Dimensiones interioresAncho × profundidad × alto | 450 × 450 × 450 mm |
| Dimensiones exterioresAncho × profundidad × alto | 770 × 630 × 700 mm |
| Número de bandejas | 2 |
| Rango de tiempo | 1 a 9999 min |
| Configuración opcional | Antiexplosiva |

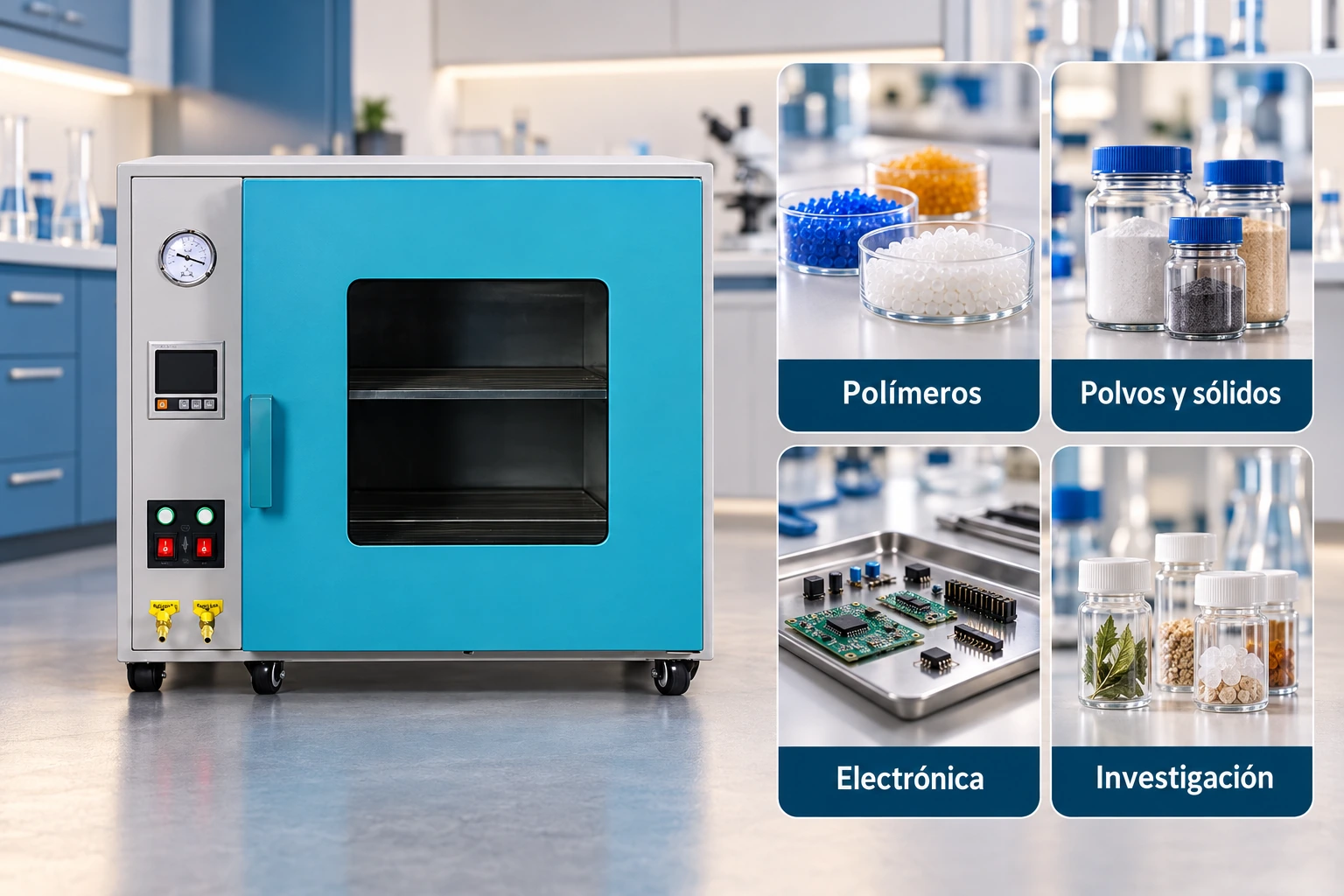

De las series de muestras al desarrollo de materiales
La DZF-6090 puede considerarse para procesos compatibles con secado al vacío. La idoneidad depende del material, sus vapores, el objetivo del análisis y los requisitos de seguridad.
Acondicionamiento de muestras compatibles
Distribución de varios recipientes para métodos que admitan un ciclo común. La posición y la carga deben mantenerse definidas para comparar resultados.
Preparación antes de caracterización
Evaluación de eliminación de humedad o componentes volátiles en materiales que toleren temperatura y vacío sin alterar propiedades relevantes.
Estudio de carga en capas
Ensayos con materiales en recipientes adecuados, controlando superficie expuesta y profundidad del lecho para estudiar el comportamiento del secado.
Evaluación de humedad residual
Acondicionamiento de componentes o materiales compatibles cuando el procedimiento permite secado al vacío y define límites térmicos específicos.
Desarrollo de condiciones de secado
Evaluación de mezclas compatibles considerando qué componentes se evaporan y cómo afecta la operación a la formulación final.
Comparación de distribuciones de carga
Estudio de la influencia de cantidad, posición y recipientes sobre el proceso para establecer una configuración de referencia de laboratorio.

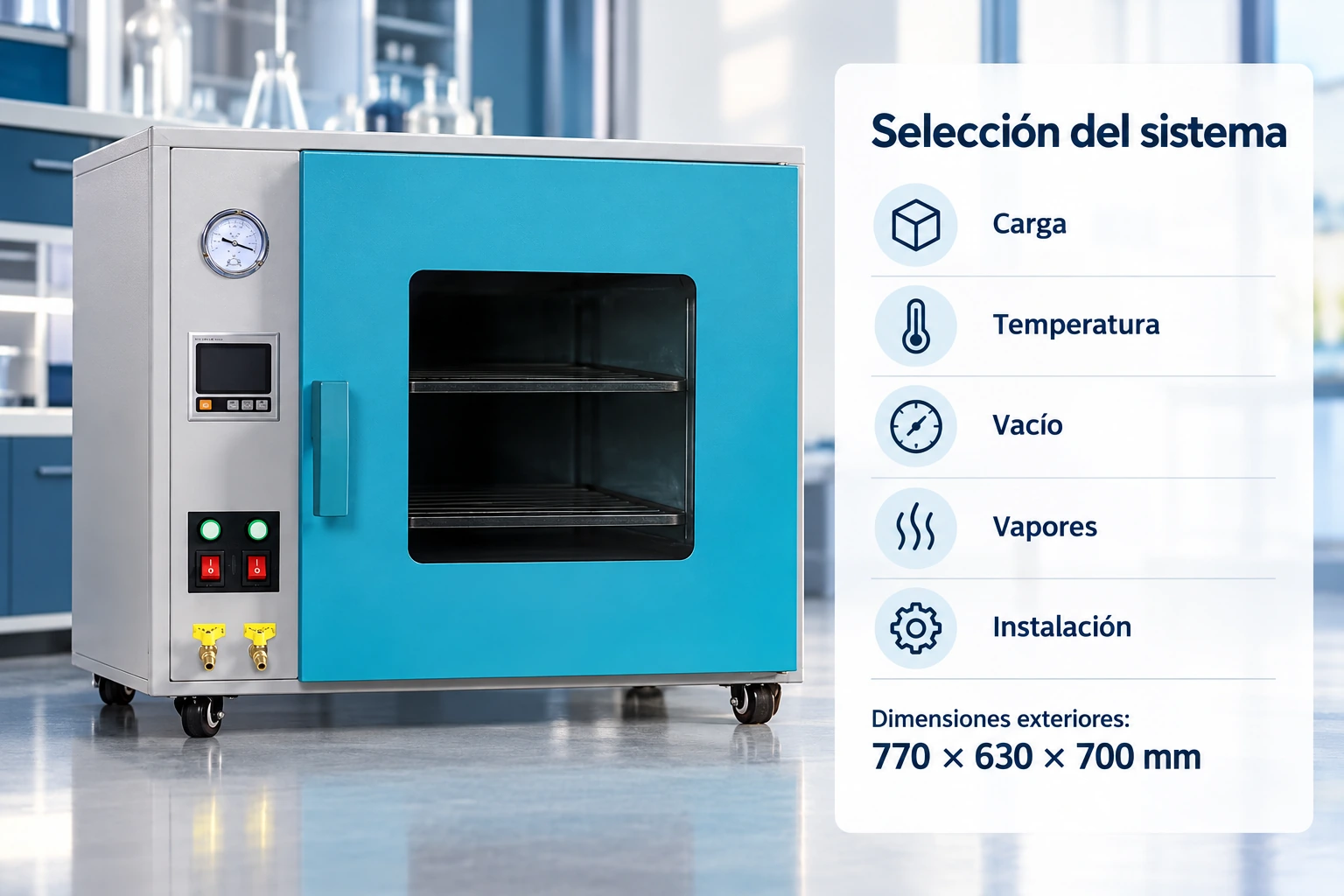

Prepare el sistema alrededor de la carga real
La cámara de 91 L es solo una parte del proceso. La instalación eléctrica, la bomba y la gestión de vapores también deben dimensionarse correctamente.
- Compruebe dimensiones y carga admisibleRevise recipientes frente al espacio interior de 450 × 450 × 450 mm. Solicite área útil, separación, posiciones y peso máximo de las bandejas.
- Defina temperatura, presión y punto finalCompruebe RT+10 a 200 °C y establezca la presión de trabajo necesaria. Si el método exige tolerancias estrictas, solicite precisión y uniformidad.
- Evalúe la cantidad de vaporesIndique humedad o solvente inicial y cantidad estimada a eliminar. Una carga mayor puede exigir revisar caudal, condensación y gestión del escape.
- Planifique el espacio de instalaciónConsidere 770 × 630 × 700 mm de dimensiones exteriores más apertura de puerta, conexiones, mantenimiento y separaciones indicadas para el equipo.
- Verifique alimentación y seguridadLa alimentación es de 220 V / 50 Hz y la potencia de entrada de 2400 W. Un profesional debe comprobar circuito, protección y puesta a tierra; no seleccione la instalación solo mediante un cálculo simplificado de potencia.
Preparar el lote, controlar el ciclo y verificar el resultado
La secuencia concreta debe seguir el manual y un procedimiento aprobado para la muestra. Estas etapas no sustituyen instrucciones operativas específicas.
Definir las muestras
Identifique composición, riesgos y objetivo de secado. Determine cuáles pueden compartir la cámara.
Preparar las bandejas
Coloque recipientes compatibles con una distribución documentada y respetando los límites de carga.
Comprobar el sistema
Revise cierre, conexiones, bomba y gestión de vapores antes de iniciar la operación.
Establecer el protocolo
Defina temperatura, tiempo y presión. Respete la secuencia prescrita de calentamiento y evacuación.
Seguir las condiciones
Observe el comportamiento del proceso y gestione desviaciones conforme al procedimiento de seguridad.
Finalizar y retirar
Enfríe, restablezca la presión de forma segura y compruebe el resultado de las muestras.
Conservar la limpieza y la estanqueidad
Realice las intervenciones con el equipo desconectado, frío y a presión atmosférica, siguiendo las instrucciones de cada componente.
Cámara y superficies de apoyo
Retire residuos y utilice agentes compatibles con acero inoxidable 304 y con el material de bandejas y soportes. Evite abrasivos y productos corrosivos.
Cierre y conexiones
Inspeccione juntas, superficies de cierre y uniones. No aplique lubricantes ni sustituya materiales sin confirmar compatibilidad térmica y química.
Bomba y condensados
Siga el mantenimiento específico de la bomba. Controle condensados, trampas y líneas para prevenir obstrucción, retorno de sustancias y pérdida de desempeño.
Carga, bandejas y condiciones de secado
Respuestas para evaluar la DZF-6090 sin confundir capacidad nominal con carga útil o funciones adicionales.
