Capacidad y organización en una configuración vertical
Este horno de vacío vertical permite evaluar cargas distribuidas en tres bandejas. La selección debe considerar no solo el volumen, sino también la compatibilidad del lote y las condiciones de cada posición.
Cámara nominal de 215 litros
El espacio interior permite planificar conjuntos de recipientes y configuraciones de carga. El volumen útil depende de bandejas, soportes, separaciones y requisitos del método.

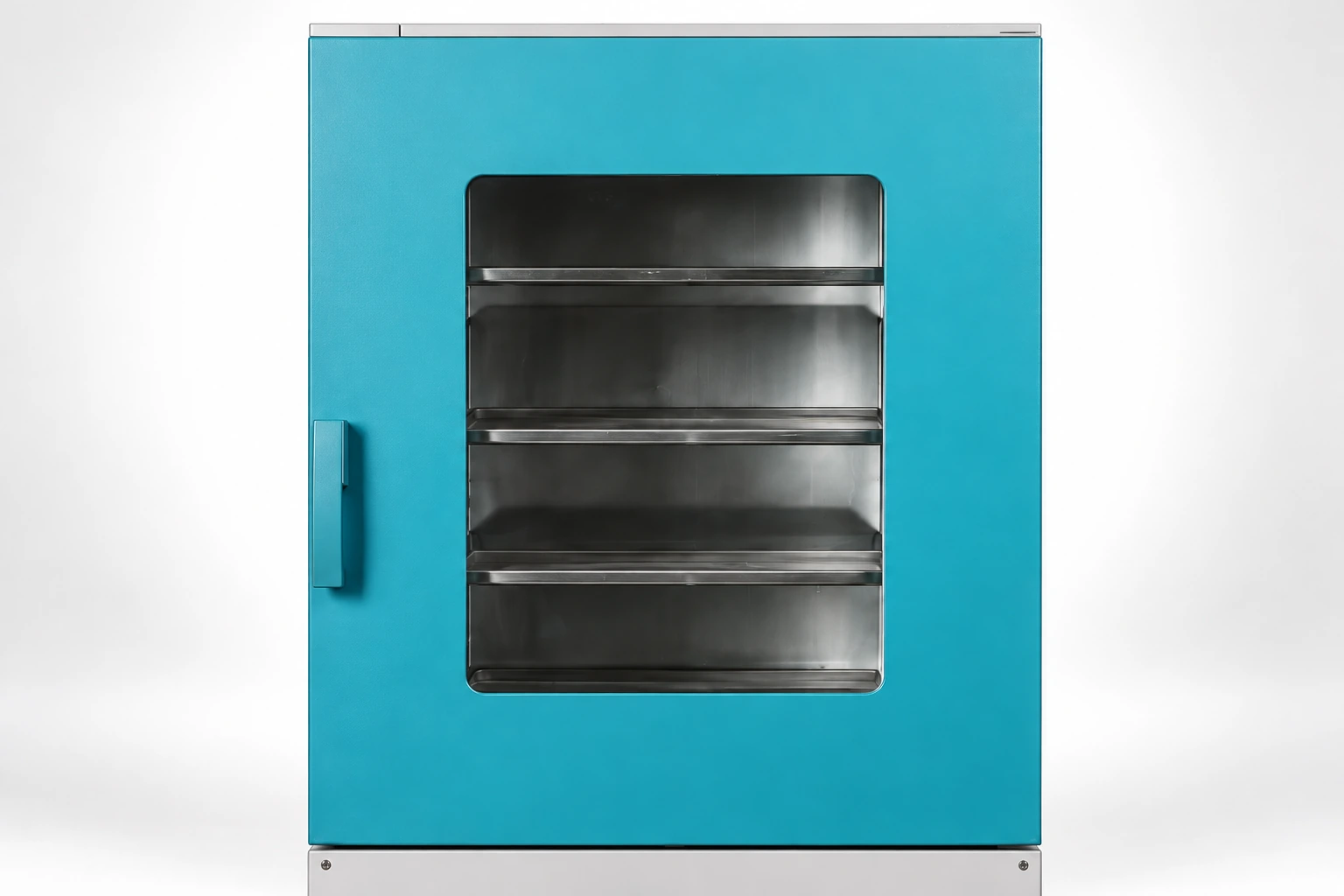

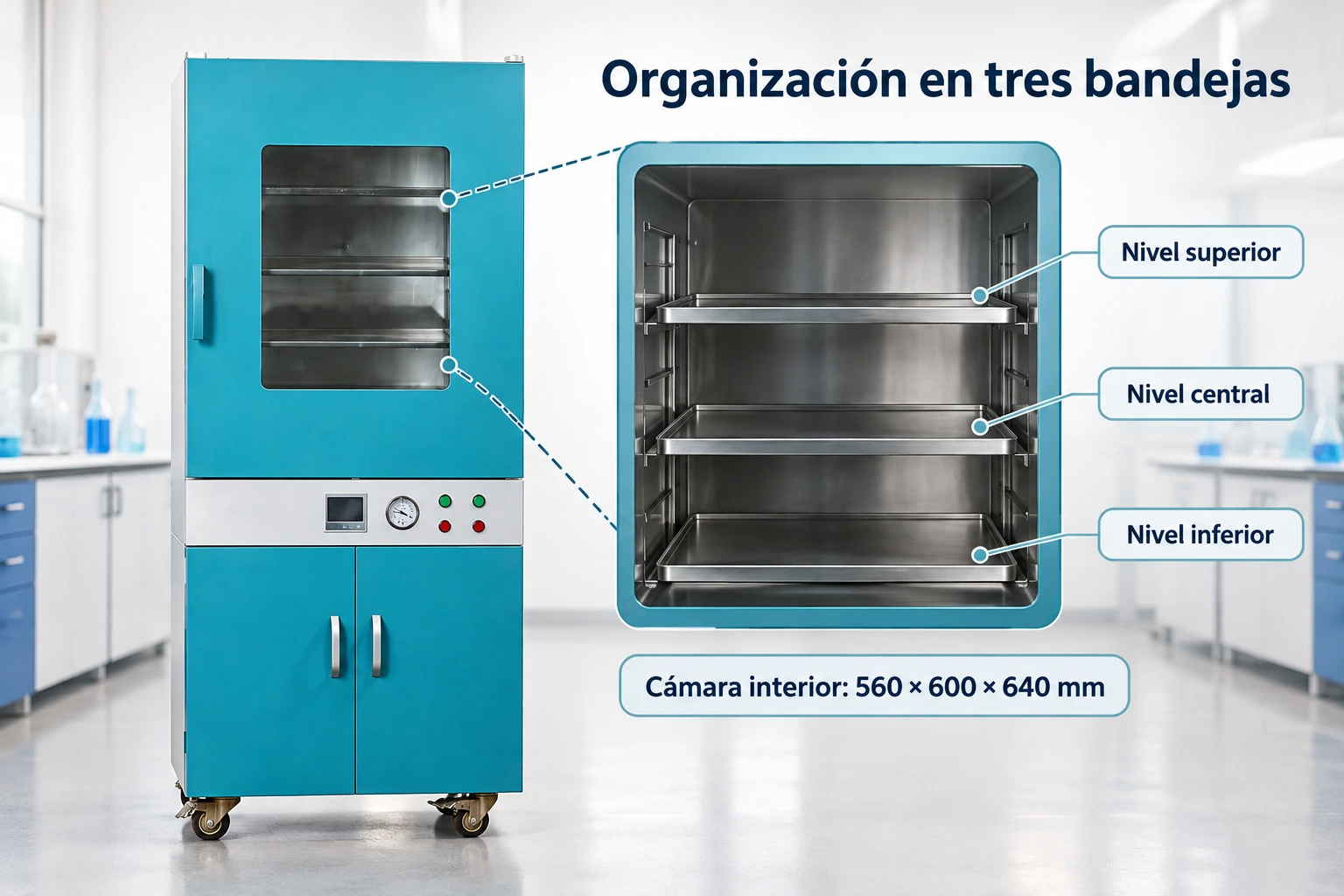

Tres bandejas, un mismo entorno
Las bandejas organizan físicamente las muestras, pero no crean atmósferas independientes. Los materiales deben admitir condiciones compatibles y no generar interacciones peligrosas.
Revestimiento de acero inoxidable 304
Un material definido para evaluar limpieza y compatibilidad química. La resistencia del conjunto también depende de juntas, conexiones, recipientes y sistema de vacío.
Intervalo RT+10 a 200 °C
Un rango para evaluar protocolos de laboratorio dentro de límites establecidos. La estabilidad de la muestra y las tolerancias del método determinan la temperatura seleccionada.
Secado a presión reducida
La reducción de presión puede favorecer la evaporación a menor temperatura que a presión atmosférica. El comportamiento real depende de la carga y del sistema conectado.
Opción antiexplosiva a evaluar
La configuración antiexplosiva es opcional. Deben comprobarse su alcance, certificaciones aplicables y adecuación a la sustancia y al entorno de instalación.
Calor, presión y distribución de carga deben trabajar juntos
El DZF-6210 es un horno de secado al vacío con tres bandejas que combina calentamiento y presión reducida. El calor aporta energía al material y el sistema de vacío modifica las condiciones de evaporación y evacúa los vapores.
Con varios niveles de carga, conviene evaluar el resultado en cada posición. La cantidad de material, el recipiente, su contacto con la bandeja y el espesor de la muestra pueden modificar el secado, incluso cuando el ajuste de temperatura es el mismo.
- Distribución definida: mantenga una configuración de referencia para comparar ciclos.
- Compatibilidad del lote: compruebe temperatura, presión, tiempos y vapores compartidos.
- Criterio de finalización: utilice humedad residual, masa constante u otro indicador validado.
- Resultados por posición: no presuponga condiciones idénticas en las tres bandejas sin verificación.
Tres aspectos para establecer una carga reproducible
Una disposición ordenada debe proteger las muestras, facilitar la manipulación y permitir comprobar el resultado del ciclo.
Revise el espacio efectivo
Compare los recipientes con el área útil y la altura libre de cada nivel, no únicamente con la cámara completa.
- Confirme separación y posiciones.
- Solicite carga máxima por bandeja.
- Considere asas, tapas y accesorios.
Agrupe muestras compatibles
Los recipientes comparten la atmósfera de la cámara. Su separación física no evita contaminación por vapores.
- No combine sustancias reactivas.
- Revise necesidades térmicas distintas.
- Evalúe posibles cambios de composición.
Compruebe cada posición
Documente la carga y verifique que el criterio de secado se cumple en las posiciones utilizadas.
- Identifique muestras y ubicación.
- Controle espesor y cantidad.
- Registre condiciones y resultado final.
Parámetros para seleccionar e instalar el equipo
Revise volumen, dimensiones y condiciones eléctricas antes de definir carga, bomba y ubicación.
| Parámetro | DZF-6210 |
|---|---|
| Modelo | DZF-6210 |
| Alimentación eléctrica | 220 V / 50 Hz |
| Material del revestimiento | Acero inoxidable 304 |
| Rango de temperatura | RT+10 a 200 °C |
| Grado máximo de vacío | 0,098 MPa |
| Temperatura de trabajo | +5 a 40 °C |
| Potencia de entrada | 2060 W |
| Capacidad de cámara | 215 L |
| Dimensiones interioresAncho × profundidad × alto | 560 × 600 × 640 mm |
| Dimensiones exterioresAncho × profundidad × alto | 820 × 720 × 1750 mm |
| Número de bandejas | 3 |
| Rango de tiempo | 1 a 9999 min |
| Configuración opcional | Antiexplosiva |

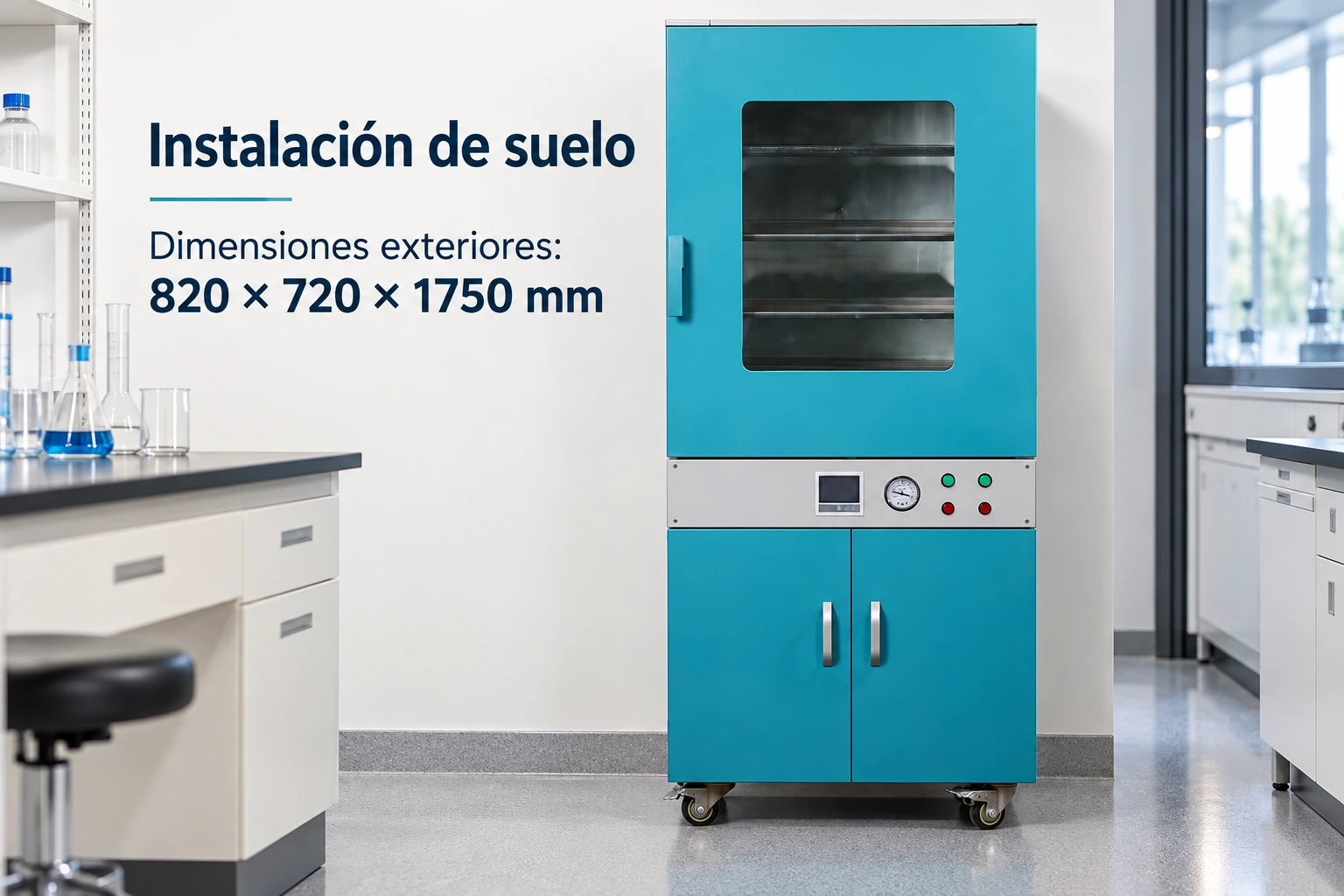

Planifique acceso, estabilidad y conexiones antes de la entrega
Con 1750 mm de altura exterior, el formato vertical requiere revisar el recorrido hasta la ubicación final y el espacio de operación.
- Ruta de entrada al laboratorioCompruebe puertas, pasillos, giros y altura libre frente a 820 × 720 × 1750 mm. Solicite dimensiones y peso de transporte; el embalaje puede aumentar el espacio necesario.
- Suelo y estabilidadConfirme peso del equipo, carga total y requisitos de apoyo. Siga las instrucciones de nivelación y, cuando corresponda, de fijación. No presuponga ruedas ni movilidad integrada.
- Acceso a cámara y bandejasPrevea apertura de puerta y manipulación segura. Solicite alturas reales de los niveles para evaluar alcance, retirada de recipientes y medios auxiliares necesarios.
- Alimentación eléctricaLa alimentación es de 220 V / 50 Hz y la potencia de entrada de 2060 W. Personal competente debe comprobar circuito, protecciones y puesta a tierra.
- Vacío y gestión de vaporesDefina ubicación de bomba, conexiones y accesorios. Compruebe acceso para mantenimiento y gestión segura del escape, según las sustancias utilizadas.
Preparación de lotes y desarrollo de protocolos
La cámara de 215 L puede considerarse para conjuntos de muestras compatibles. El método y la seguridad determinan la idoneidad de cada aplicación.
Acondicionamiento previo a ensayos
Organización de recipientes en tres bandejas cuando la metodología permite un ciclo común de secado al vacío.
Preparación de materiales
Evaluación de humedad o componentes volátiles en materiales que toleren las condiciones térmicas y de presión.
Estudio de cargas distribuidas
Evaluación del secado con superficie expuesta y espesor de material definidos en recipientes compatibles.
Evaluación de eliminación de humedad
Acondicionamiento de materiales o componentes cuyo procedimiento permita secado al vacío dentro de límites específicos.
Investigación de procesos compatibles
Estudio de mezclas considerando qué componentes se evaporan y cómo cambia la composición durante el ciclo.
Comparación de configuraciones de carga
Evaluación de cantidad, posición y recipiente para establecer condiciones de referencia reproducibles.
Preparar, distribuir y verificar el lote
La secuencia específica de calentamiento, evacuación y finalización debe seguir el manual y un procedimiento aprobado para la muestra.
Definir materiales y riesgos
Identifique composición, objetivo del secado y compatibilidad entre muestras.
Organizar las tres bandejas
Respete espacio y peso admisibles y documente la posición de cada recipiente.
Revisar cierre y sistema
Verifique conexiones, junta, bomba y accesorios para gestión de vapores.
Establecer las condiciones
Defina temperatura, tiempo y presión siguiendo la secuencia prescrita.
Seguir el comportamiento
Controle el proceso y gestione desviaciones conforme al procedimiento de seguridad.
Retirar y comprobar
Enfríe, restablezca la presión de forma segura y verifique el criterio final de secado.
Conservar limpieza, estanqueidad y accesibilidad
Intervenga con el equipo desconectado, frío y a presión atmosférica, siguiendo las instrucciones de cada componente.
Cámara y superficies de apoyo
Retire residuos y utilice productos compatibles con el acero inoxidable y los demás materiales. No retire bandejas cargadas ni altere soportes sin instrucciones.
Junta y cierre
Revise suciedad, deformación y desgaste. No aplique lubricantes ni sustituya materiales sin confirmar compatibilidad química y térmica.
Bomba, líneas y condensados
Mantenga la bomba según sus instrucciones. Controle conexiones, trampas y condensados para evitar obstrucción y retorno de sustancias.
Capacidad, bandejas e instalación vertical
Aclare los aspectos que afectan a la elección de una estufa de vacío de suelo.
