Reactor de acero inoxidable con agitador para procesos compactos y controlados
El SS-10L está desarrollado para usuarios que necesitan más capacidad que un reactor de sobremesa pequeño sin ocupar el espacio de una unidad piloto de gran volumen. Su cuerpo de acero inoxidable de doble pared integra una zona de proceso de 10 L y una camisa térmica destinada a la circulación de fluido de calentamiento o refrigeración.
Una solución adecuada para:
- Investigación química
- Formulación de productos
- Desarrollo de procesos
- Pruebas de escalado
Características del reactor químico compacto con camisa SS-10L
El equipo combina una capacidad de 10 L, construcción metálica, regulación digital, sellado mecánico y múltiples conexiones para crear una estación flexible destinada a ensayos químicos, mezcla de formulaciones y optimización de procedimientos.
Formato compacto de 10 litros
Ofrece una capacidad apropiada para lotes experimentales y validaciones de pequeña escala, manteniendo una huella de instalación más contenida que los reactores piloto de mayor volumen.
Cuerpo de doble pared
La estructura encamisada de acero inoxidable proporciona un espacio de aproximadamente 3,8 L para la circulación de fluido térmico alrededor del recipiente de reacción.
Agitación ajustable de 0 a 600 rpm
El control de velocidad por conversión de frecuencia y la visualización digital permiten ajustar las revoluciones de acuerdo con la viscosidad, el volumen cargado y el objetivo de mezcla.
Sistema de sellado combinado
La configuración incorpora un sello mecánico combinado de cerámica y acero inoxidable SUS304, además de un nuevo sello mecánico de PTFE en el conjunto de agitación.
Trabajo con vacío y presión moderada
El rango de trabajo indicado va desde −0,1 MPa hasta 0,5 MPa, lo que amplía las posibilidades de operación cuando el sistema se configura y utiliza conforme a los requisitos del procedimiento.
Tapa con hasta ocho puertos
El cuerpo puede equiparse con ocho conexiones opcionales para alimentación, observación, medición de presión, agitación y otros accesorios necesarios para la configuración del proceso.
Diseño integrado para mezcla, transferencia térmica y control del proceso
Cada elemento del SS-10L está orientado a facilitar la preparación del lote, la regulación de la agitación y la incorporación ordenada de instrumentos y accesorios alrededor del recipiente.

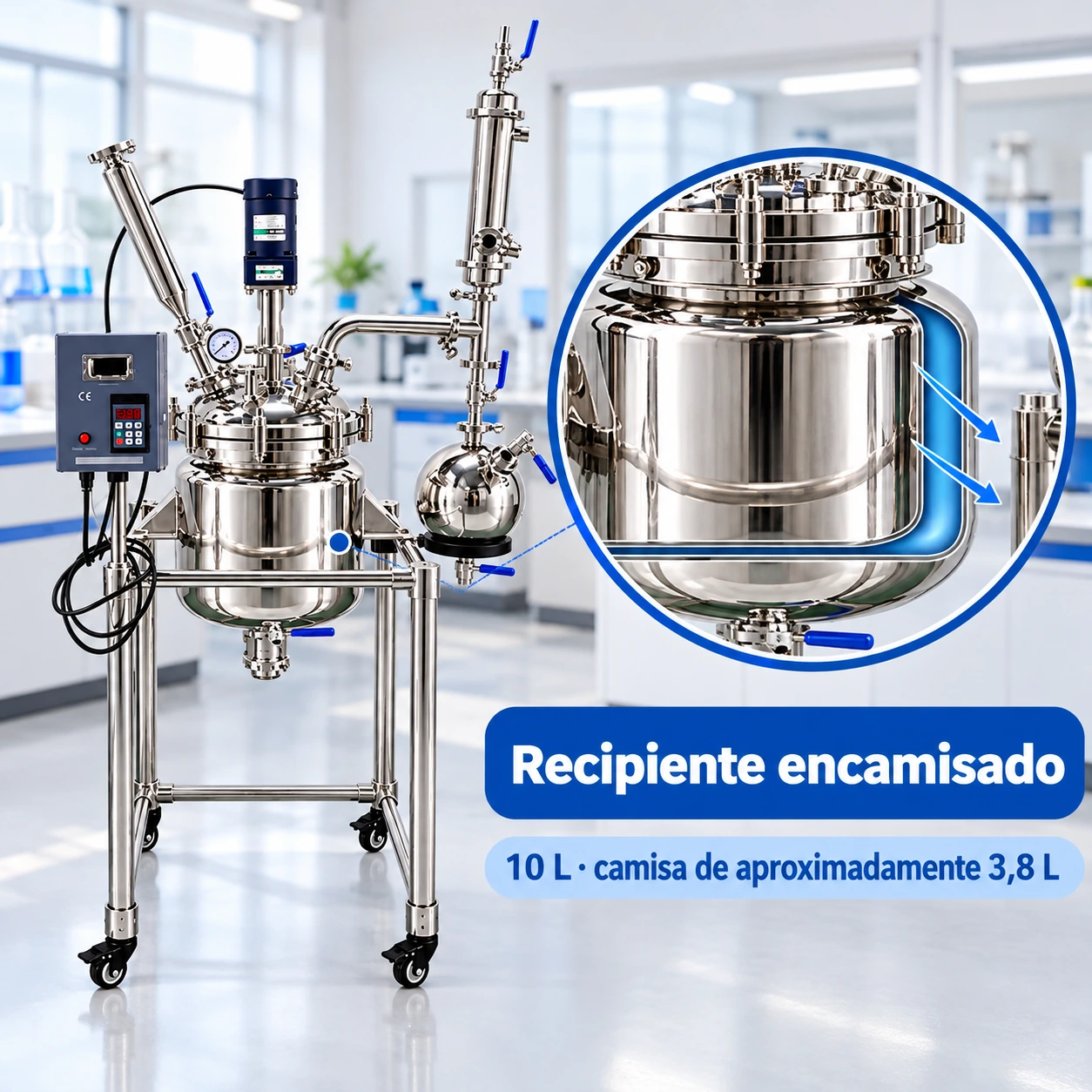

Recipiente de 10 L con camisa térmica de aproximadamente 3,8 L
La estructura de doble pared crea un circuito externo alrededor del cuerpo de reacción. Al conectarlo a un circulador térmico compatible, el usuario puede suministrar calor o frío de manera indirecta. Este diseño separa el fluido del proceso del medio térmico y favorece un acondicionamiento controlado del lote.
- Capacidad nominal del recipiente: 10 L.
- Volumen aproximado de la camisa: 3,8 L.
- Rango de temperatura indicado: −100 a 299 °C.

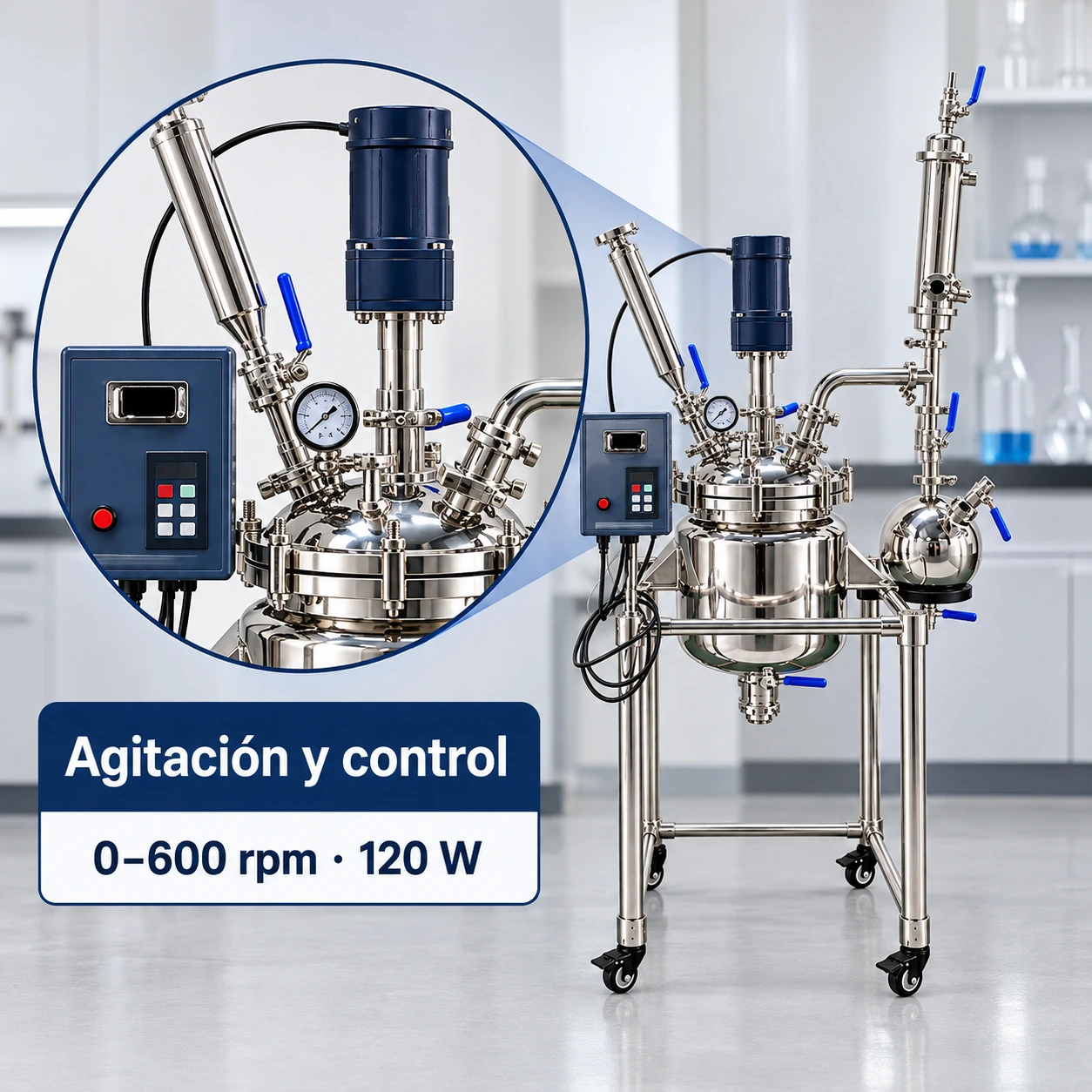

Agitador de paletas con control digital de frecuencia
El reactor de acero inoxidable con agitador emplea un impulsor tipo paleta accionado por un motor de 120 W. La regulación por conversión de frecuencia permite trabajar entre 0 y 600 rpm, mientras que la pantalla digital facilita comprobar la velocidad seleccionada durante las distintas fases del proceso.
- Rango de velocidad: 0–600 rpm.
- Potencia especificada: 120 W con relación 1/3.
- Regulación por frecuencia con lectura digital.

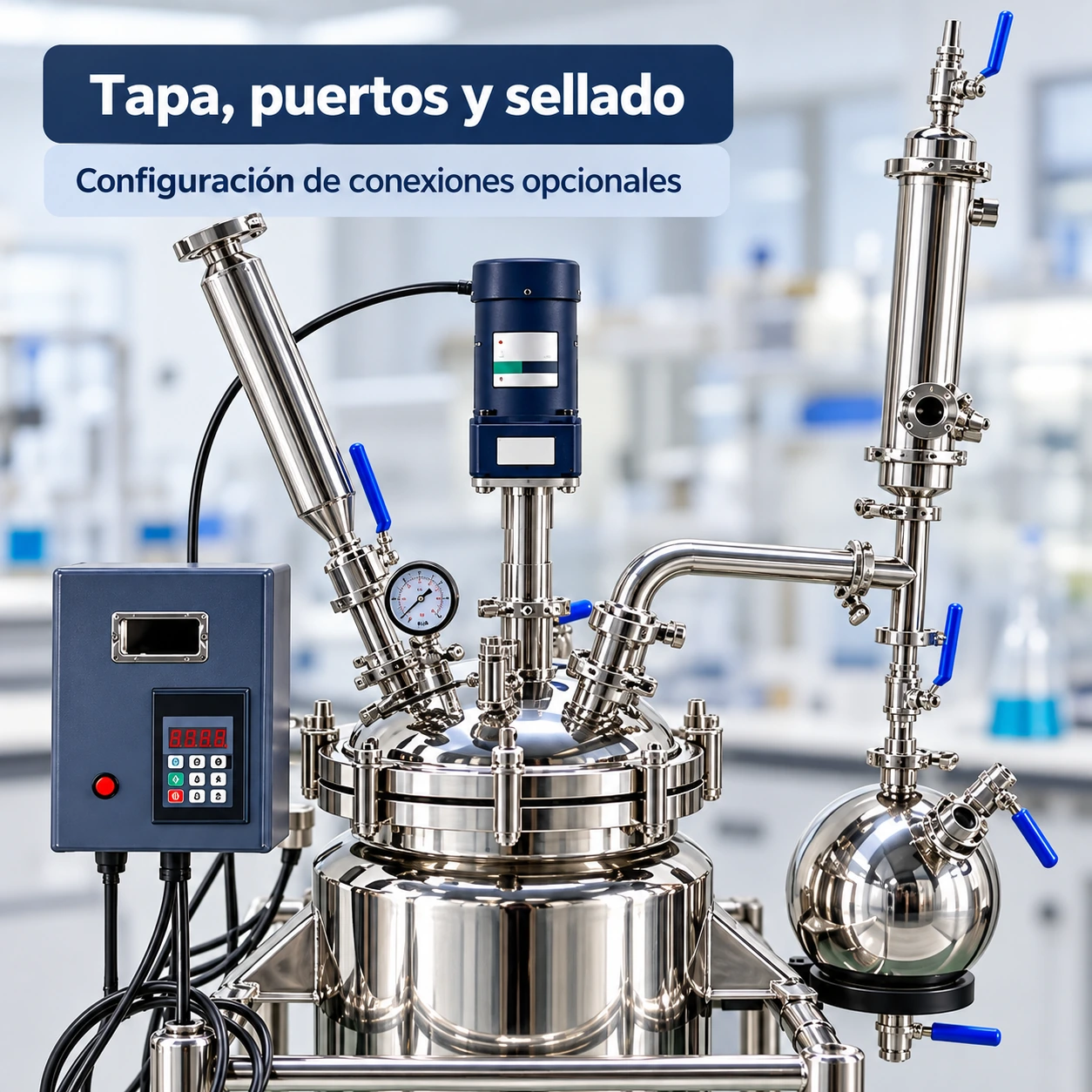

Tapa multipuerto con alimentación, visor y manómetro
El diseño admite hasta ocho puertos opcionales para organizar la instrumentación y las operaciones auxiliares. La configuración del SS-10L contempla una abertura de alimentación de 51 mm, visor de 32 mm y una conexión mediante abrazadera de 50,5 mm para un manómetro integrado de presión y vacío.
- Ocho puertos disponibles como configuración opcional.
- Sello combinado de cerámica y acero inoxidable SUS304.
- Sello mecánico de PTFE para el conjunto de agitación.
Parámetros técnicos del reactor SS-10L
Especificaciones principales de capacidad, temperatura, agitación, construcción, presión de trabajo, sellado y conexiones del modelo de 10 litros.
Los parámetros se presentan como tarjetas independientes para mejorar la lectura en teléfonos móviles.
| Parámetro | Especificación |
|---|---|
| Identificación y capacidades | |
| Modelo | SS-10L |
| Volumen del recipiente | 10 L |
| Volumen de la camisa | Aproximadamente 3,8 L |
| Número de puertos del cuerpo | 8 puertos opcionales |
| Temperatura, presión y agitación | |
| Rango de temperatura | −100 a 299 °C |
| Presión de trabajo | −0,1 MPa a 0,5 MPa |
| Velocidad de agitación | 0–600 rpm |
| Potencia | 120 W · Relación 1/3 |
| Tipo de agitador | Tipo paleta |
| Sistema de regulación | Regulación de velocidad por conversión de frecuencia con visualización digital |
| Construcción y materiales | |
| Material | Acero inoxidable SUS316 / SUS304 |
| Estructura del cuerpo | Acero inoxidable de doble pared |
| Forma de sellado | Sello mecánico combinado de cerámica y acero inoxidable SUS304 |
| Sello de agitación | Nuevo sello mecánico de PTFE |
| Puertos e instrumentación | |
| Puerto de alimentación | 51 mm |
| Visor | 32 mm |
| Conexión del manómetro | Abrazadera de 50,5 mm |
| Instrumento de presión | Manómetro integrado de presión positiva y negativa |
| Configuración de conexiones | Puertos configurables para alimentación, observación, agitación, medición de presión y conexión de accesorios de proceso según los requisitos de la aplicación. |
Aplicaciones del reactor compacto de acero inoxidable SS-10L
La capacidad de 10 L y la combinación de agitación, camisa térmica, sellado mecánico y conexiones opcionales permiten adaptar el equipo a diferentes tareas de laboratorio y desarrollo de procesos.

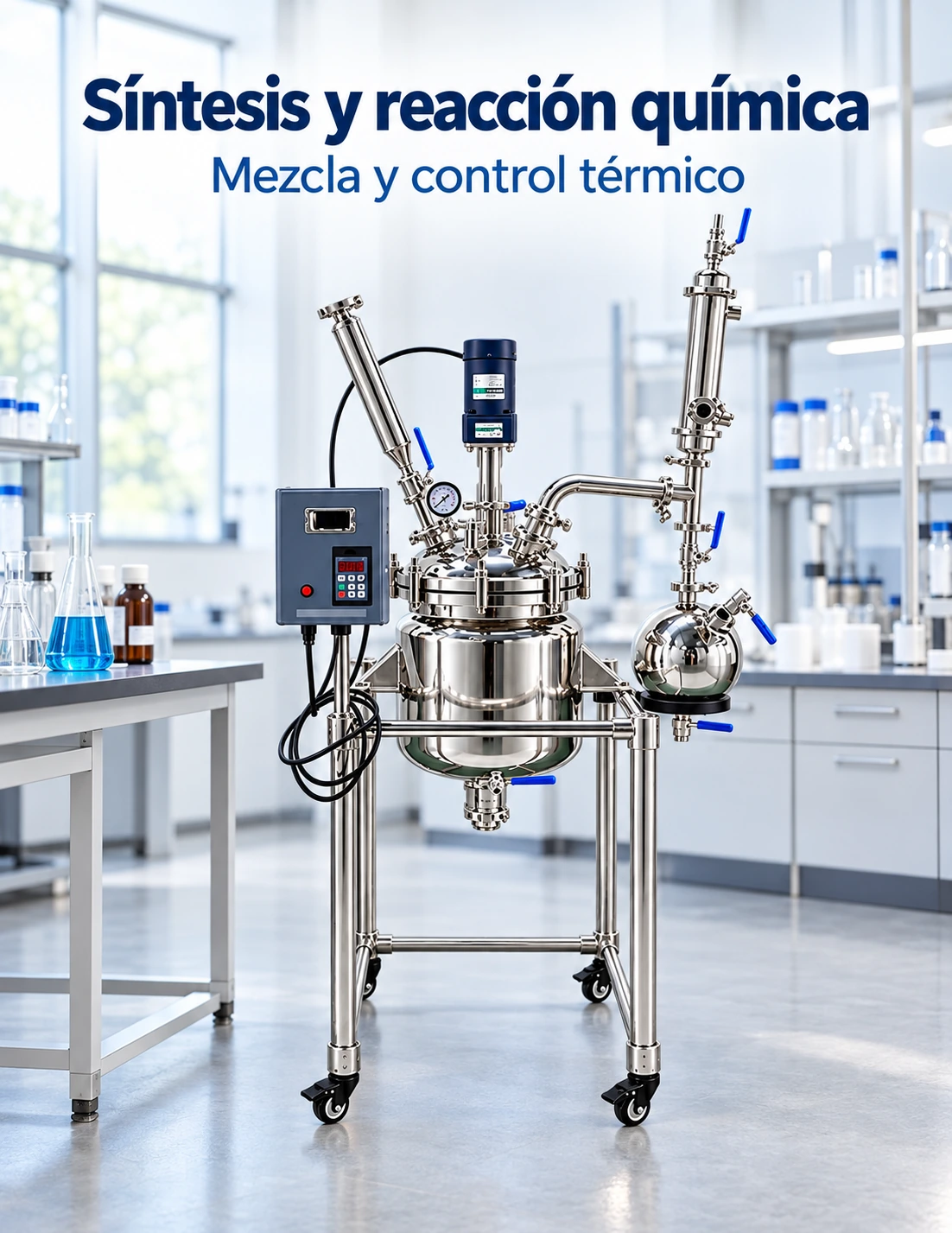

Síntesis y reacción química
Adecuado para procedimientos que requieren mezcla regulada, acondicionamiento térmico y conexión de instrumentos auxiliares.

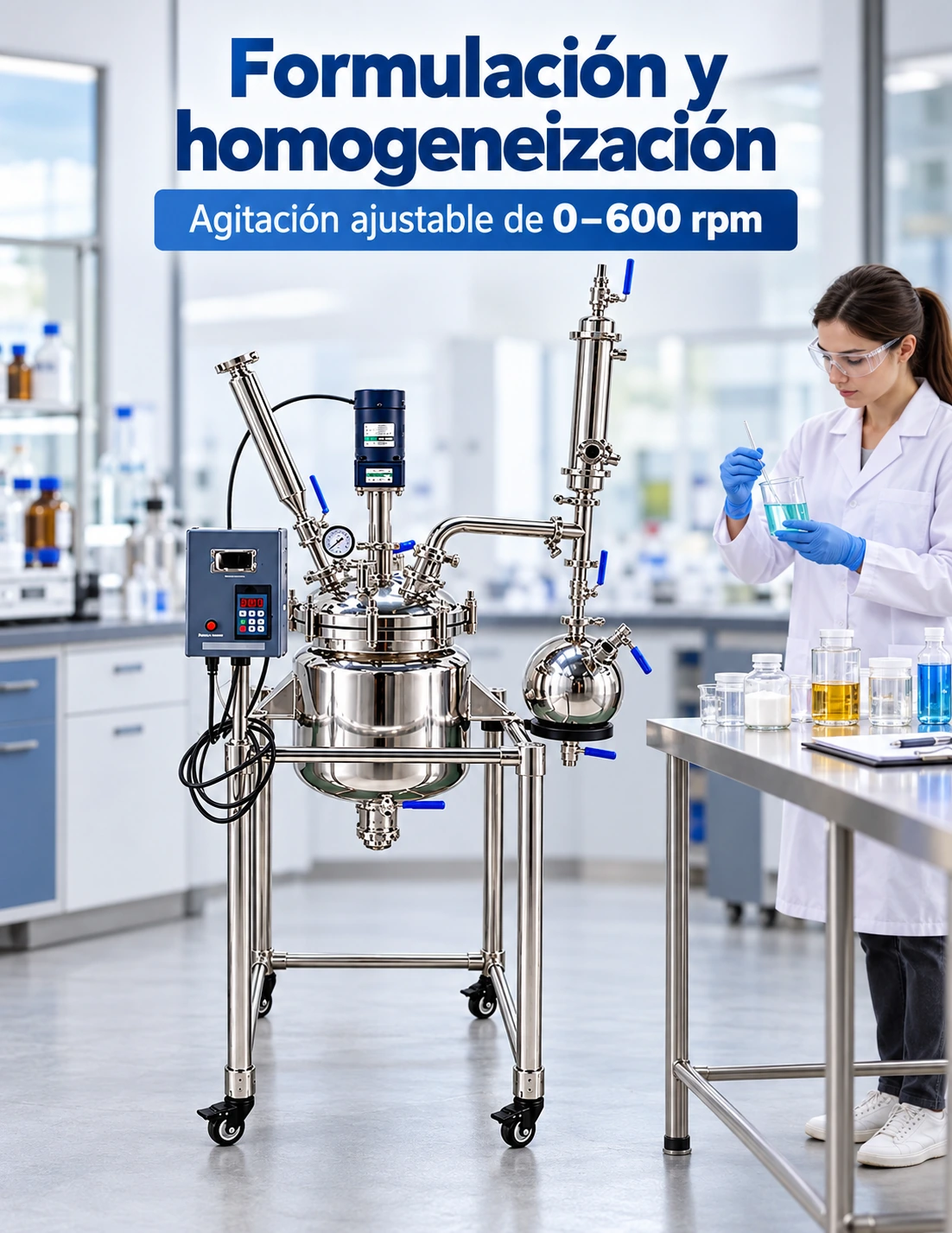

Formulación y homogeneización
El agitador de paletas y la regulación de 0 a 600 rpm ayudan a preparar mezclas y evaluar recetas en lotes de pequeña escala.

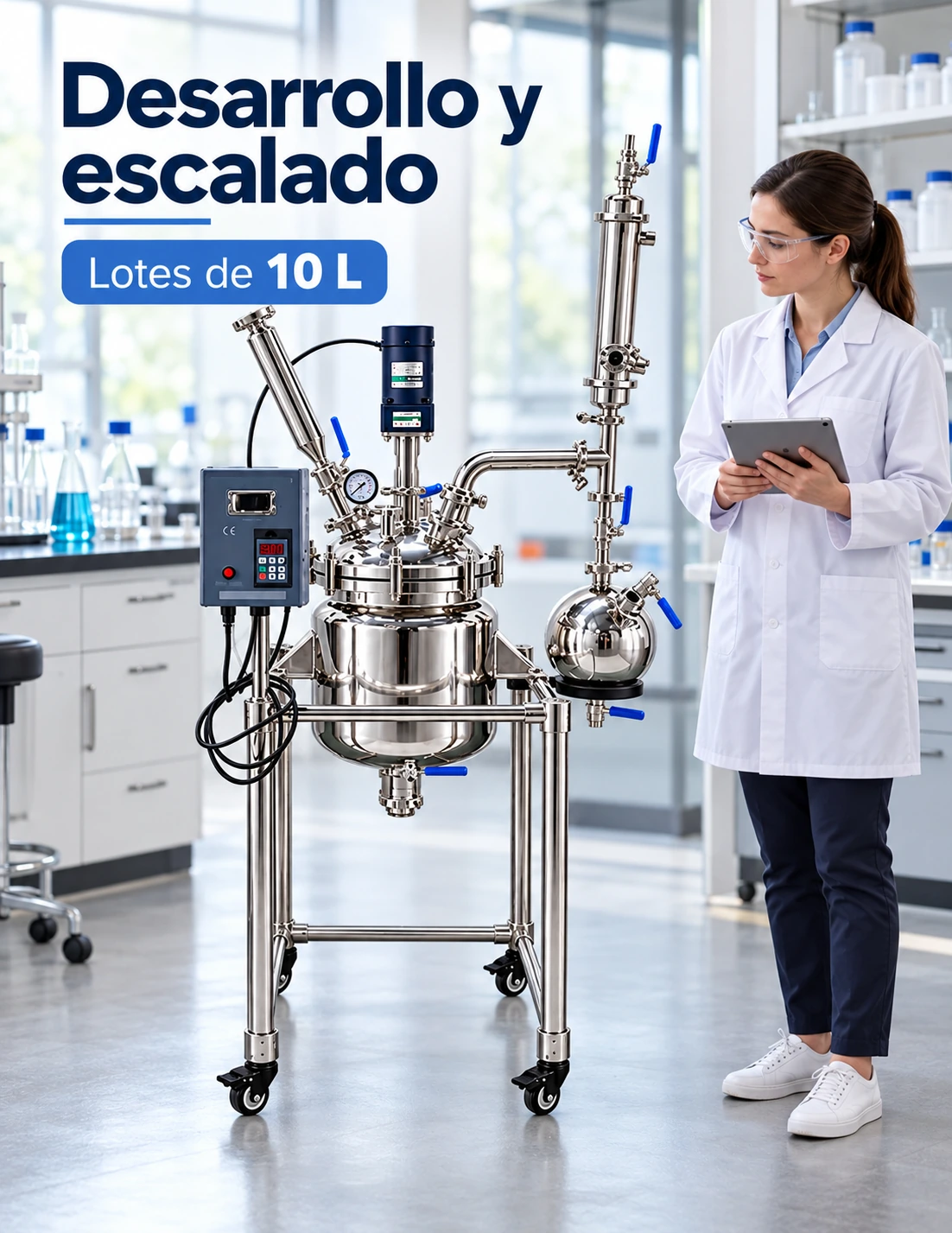

Desarrollo y escalado
Permite estudiar parámetros de mezcla, temperatura, presión y secuencia de carga antes de avanzar a una capacidad superior.
Vistas del reactor, el agitador y las conexiones

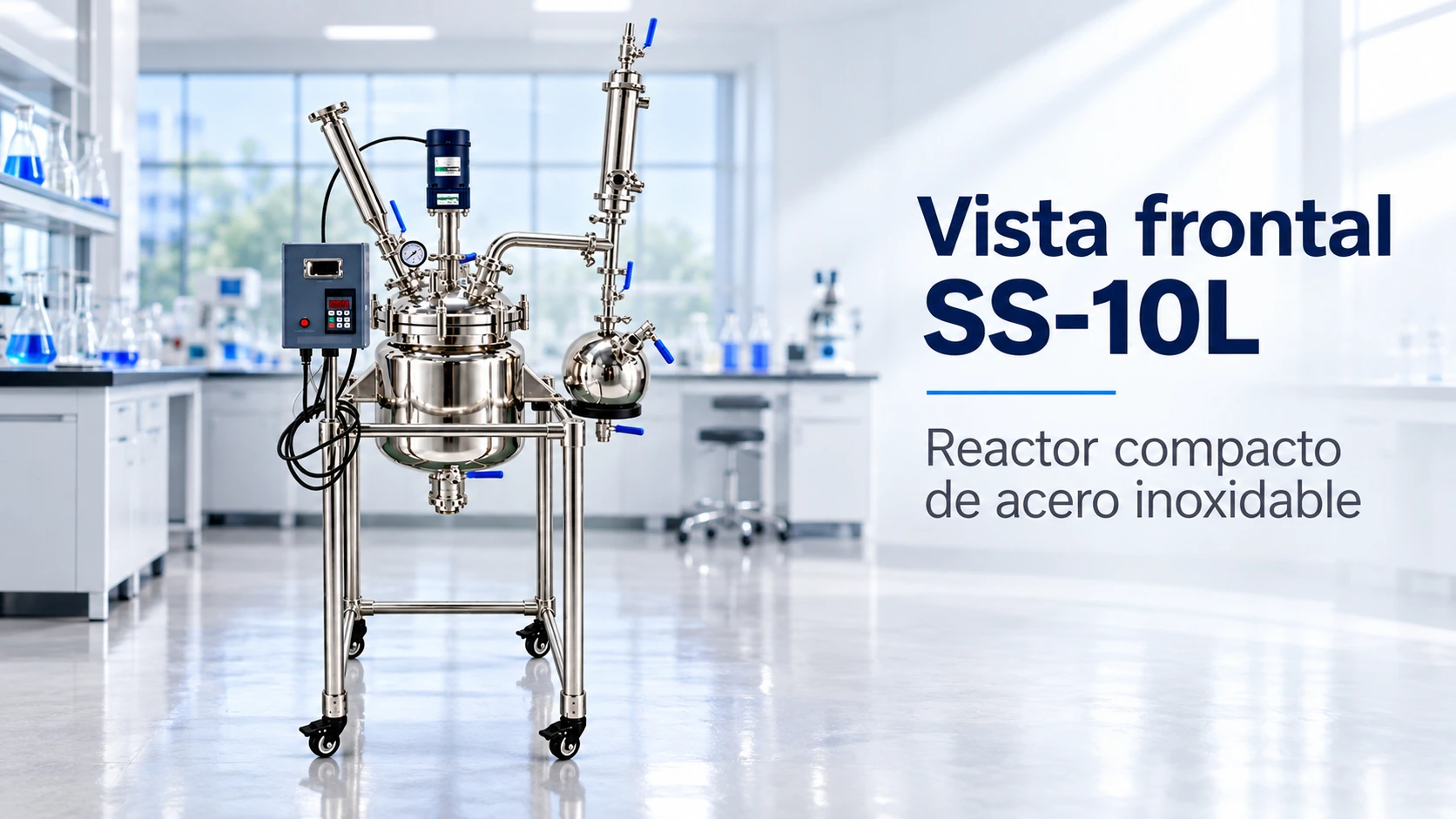

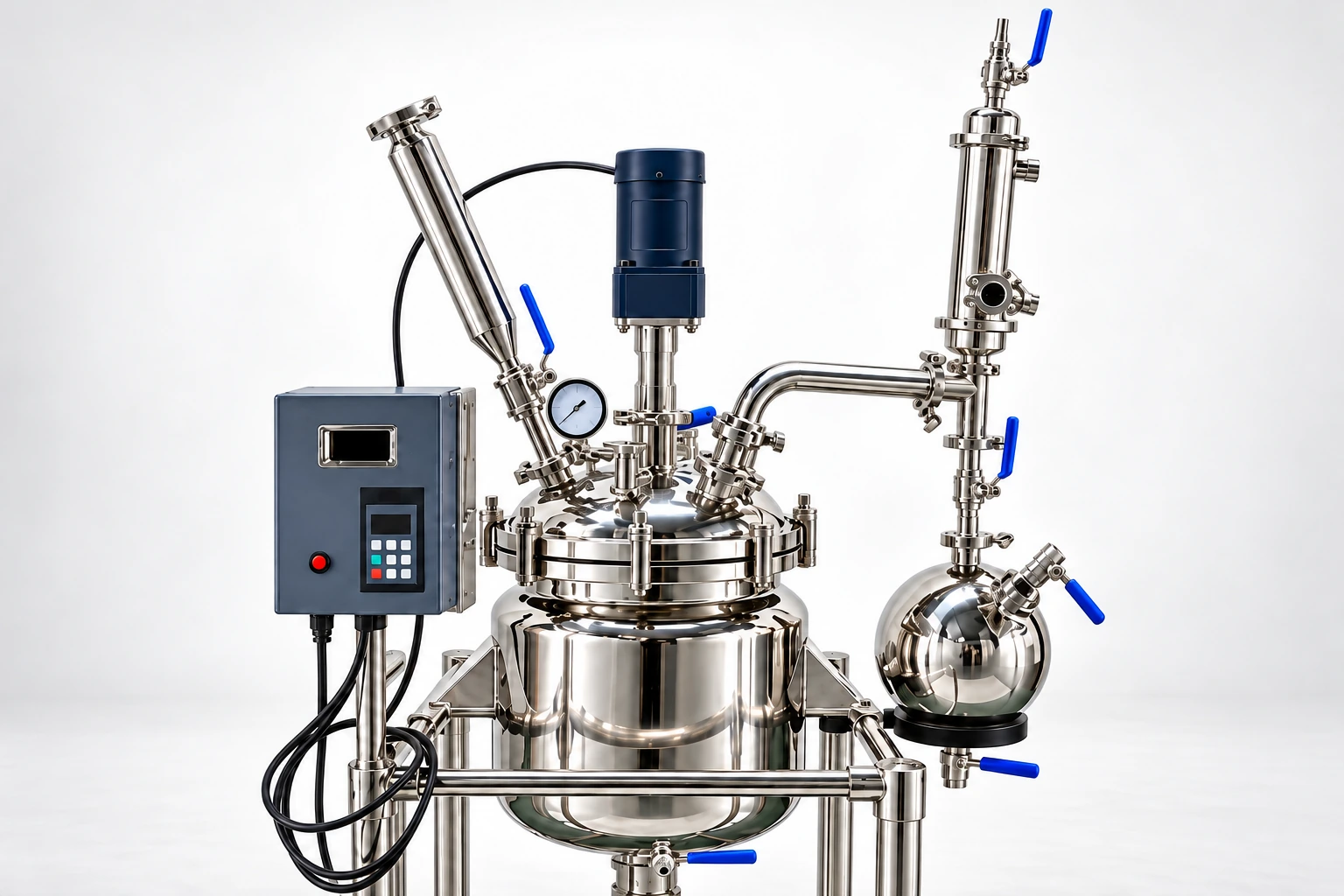

Vista frontal del equipo
Disposición general del recipiente de 10 L, agitador, soporte y controles.

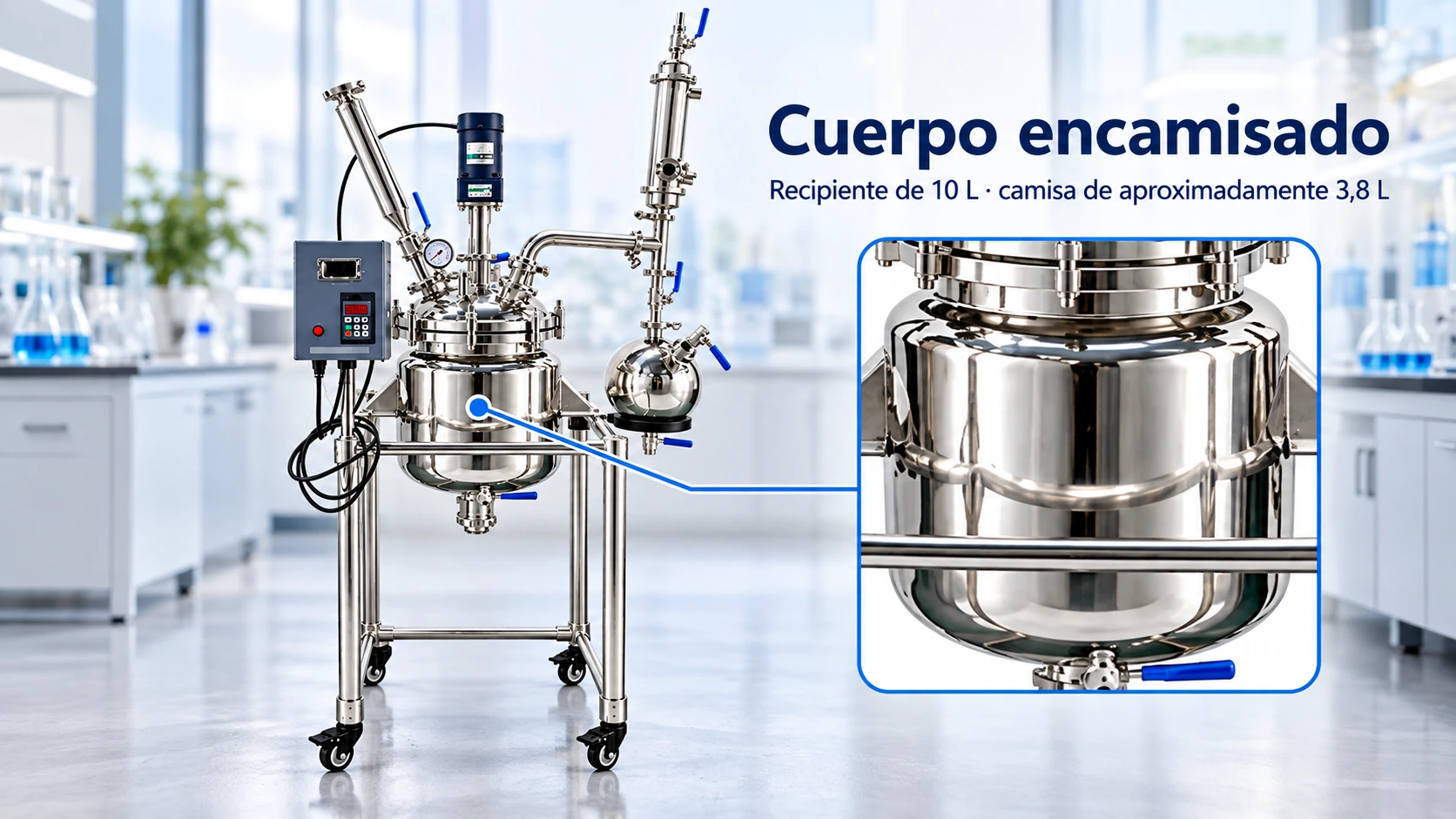

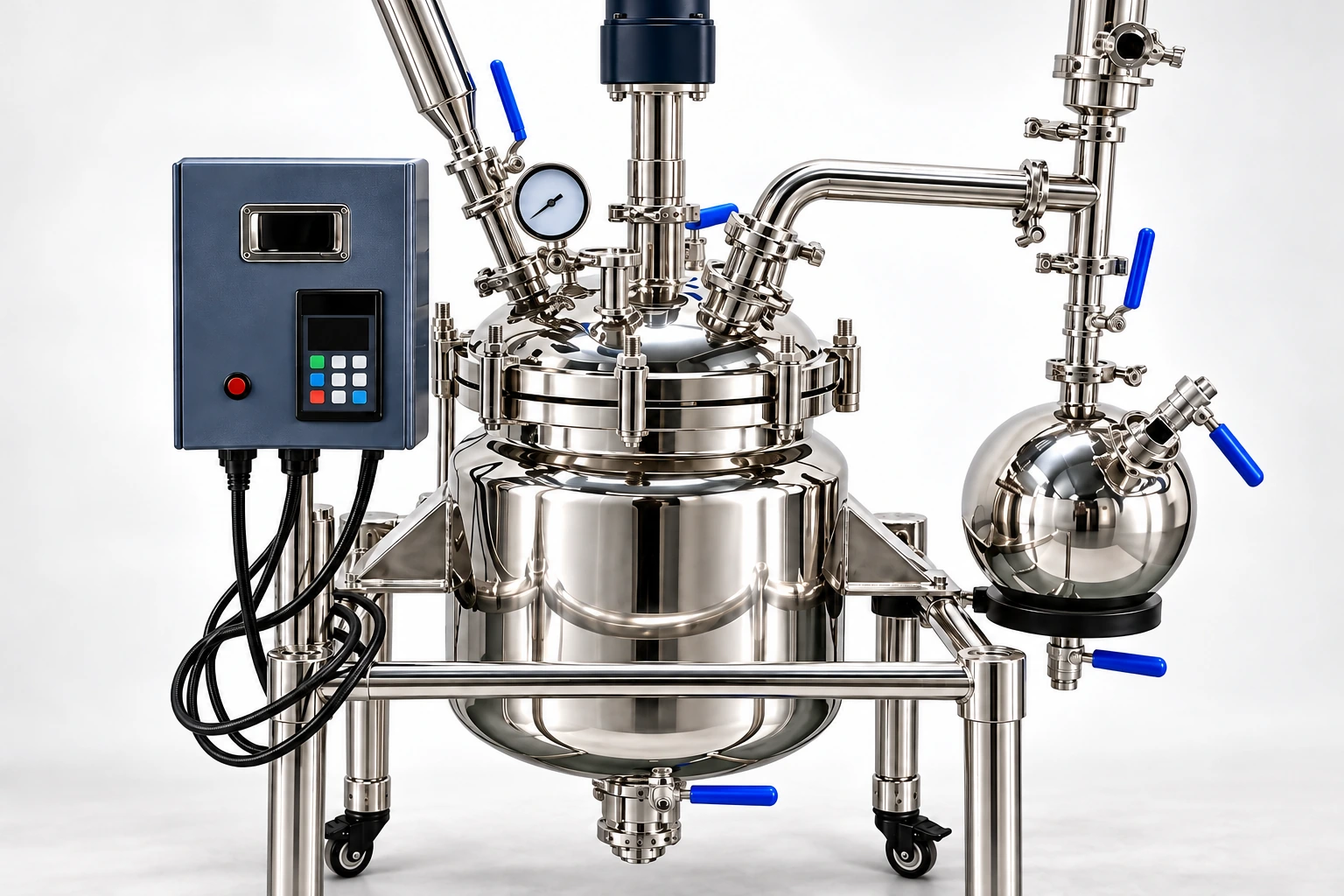

Cuerpo encamisado
Vista lateral de la doble pared y de las conexiones del circuito térmico.

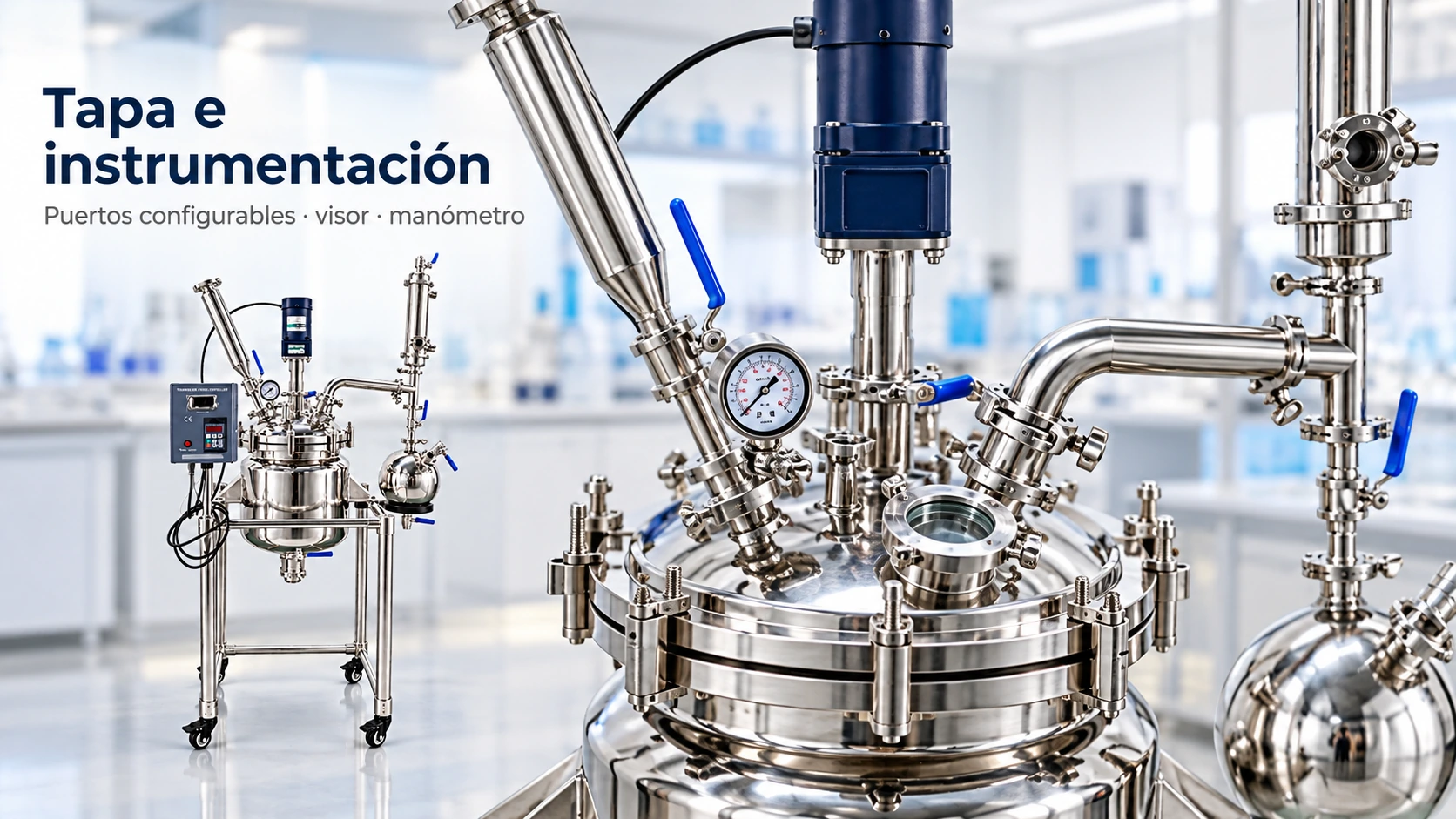

Tapa, visor e instrumentación
Detalle de los puertos para carga, observación, presión y accesorios.

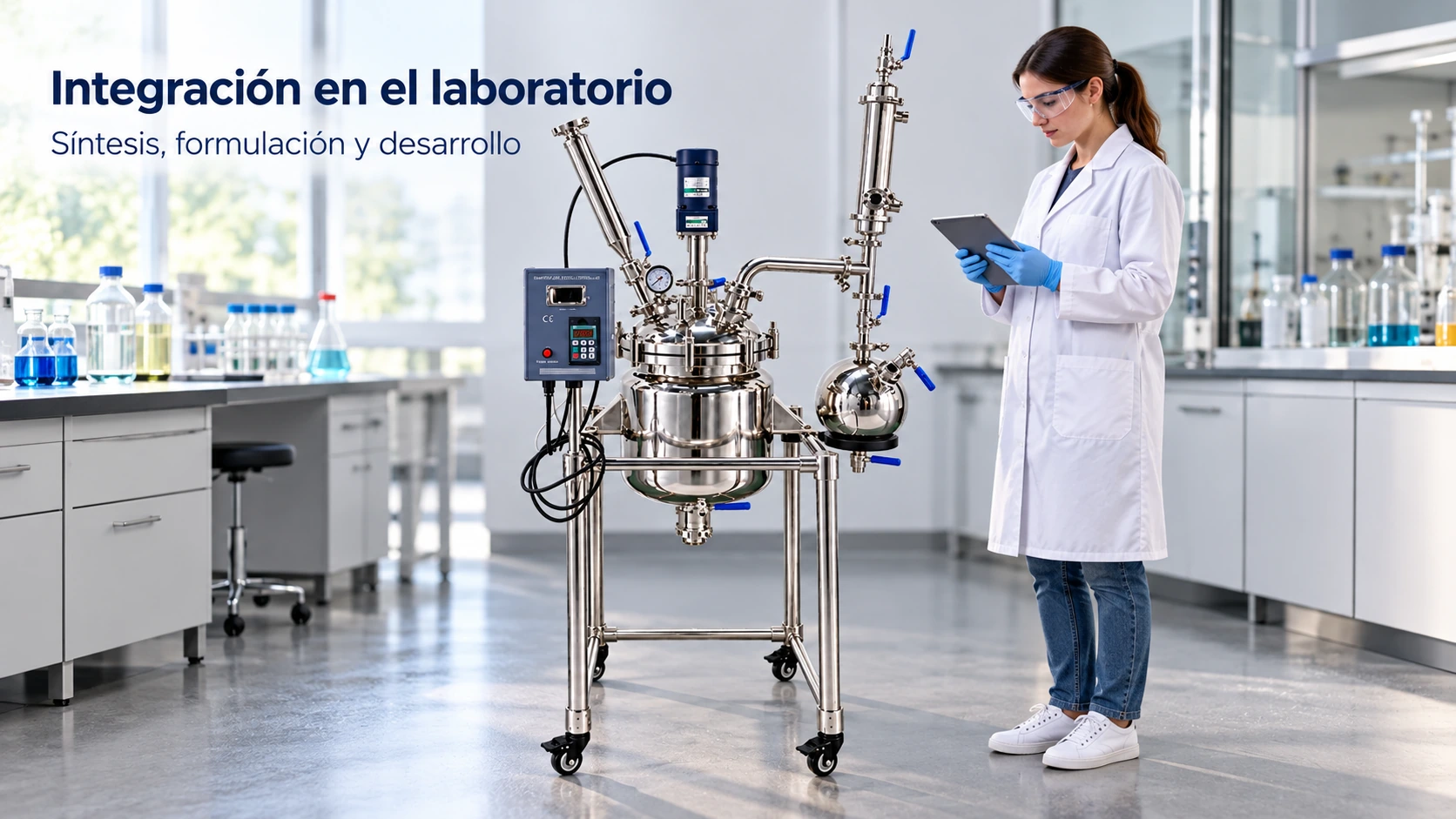

Integración en el área de trabajo
Ejemplo de instalación con circulación térmica y conexiones auxiliares.
Prepare una configuración SS-10L adaptada a su proceso
Comparta las condiciones de operación, el material procesado, la agitación requerida, el sistema térmico y la distribución de puertos para revisar la configuración del reactor compacto de acero inoxidable.
