Equipo de 100 litros para evaluar la reproducibilidad y la ampliación de escala
El SS-100L es un reactor de acero inoxidable para escalado de procesos orientado a departamentos de ingeniería, centros tecnológicos y plantas piloto. Su capacidad permite comprobar cómo responden la mezcla, el intercambio térmico, la secuencia de carga y los tiempos operativos cuando un procedimiento pasa de pequeños lotes experimentales a una escala más representativa.
Adecuado para equipos dedicados a:
- Escalado de procesos
- Producción piloto
- Validación de parámetros
- Transferencia tecnológica
Capacidades del SS-100L para la transferencia de procesos
La capacidad de 100 litros, la camisa de circulación, la agitación ajustable y la instrumentación configurable ayudan a reproducir condiciones operativas relevantes antes de avanzar hacia un equipo de fabricación de mayor volumen.
Volumen piloto de 100 litros
Permite producir lotes representativos para comprobar la repetibilidad, generar muestras, evaluar atributos del producto y analizar las necesidades de una futura instalación industrial.
Calentamiento por circulación
La camisa de aproximadamente 20 L puede conectarse a un equipo térmico compatible para hacer circular un fluido alrededor del recipiente y aplicar calentamiento o refrigeración indirectos.
Agitación regulable de 0 a 600 rpm
El control mediante conversión de frecuencia permite adaptar la velocidad a las diferentes fases del lote y estudiar su influencia sobre la homogeneidad y el intercambio térmico.
Motor de agitación de 400 W
El accionamiento especificado para el SS-100L trabaja con un agitador de paletas y una relación de reducción 1/3, proporcionando una base funcional para los ensayos de mezcla a escala piloto.
Sellado mecánico combinado
La configuración incorpora un sello mecánico de cerámica y acero inoxidable SUS304, junto con un sello mecánico de PTFE en el conjunto de agitación.
Conexiones configurables
El reactor admite hasta ocho puertos opcionales para alimentación, observación, agitación, medición de presión y conexión de accesorios auxiliares requeridos por el proceso.
Sistemas integrados para mezcla, circulación térmica e instrumentación
El SS-100L combina los elementos necesarios para preparar lotes piloto, controlar variables operativas y recopilar información útil para la transferencia del proceso.

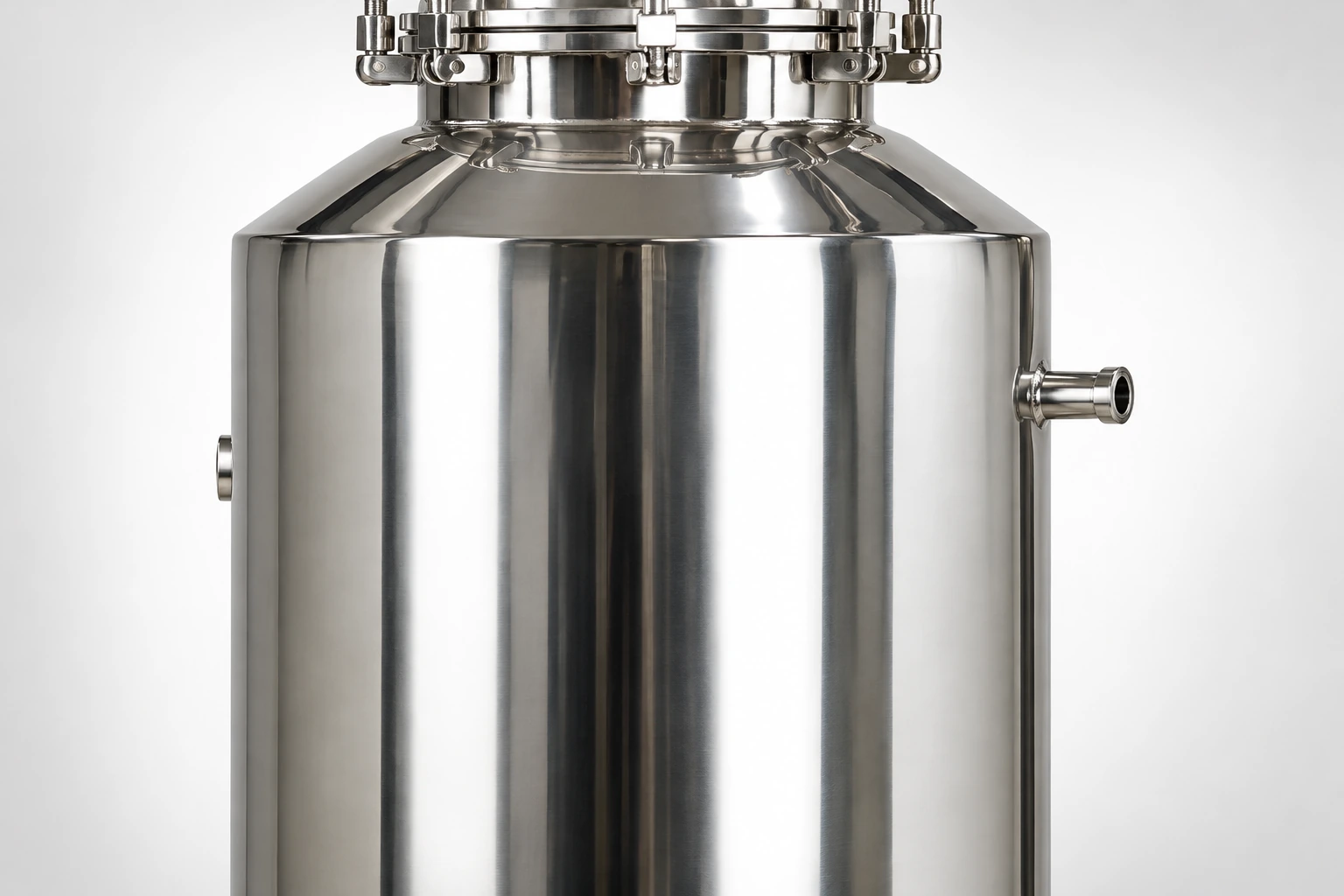

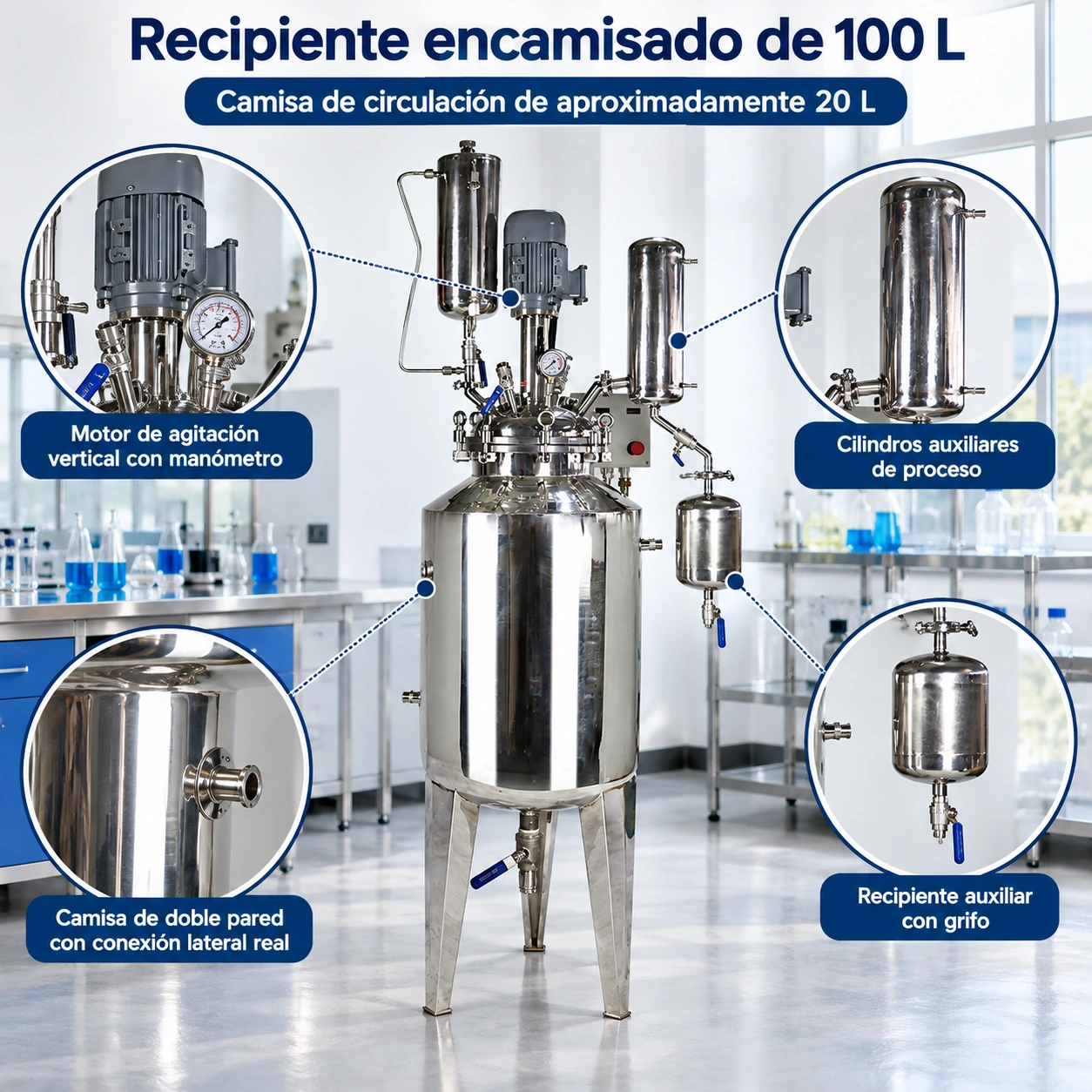

Recipiente de 100 L con camisa de circulación de aproximadamente 20 L
La estructura de doble pared crea una cámara independiente alrededor del recipiente. Mediante la conexión de un sistema térmico compatible, puede circularse un fluido de servicio para aportar o retirar calor. Esta disposición permite estudiar rampas térmicas, tiempos de estabilización y fases de enfriamiento sin contacto directo entre el fluido térmico y el producto.
- Volumen nominal del reactor: 100 L.
- Volumen aproximado de la camisa: 20 L.
- Rango térmico indicado: −100 a 299 °C.

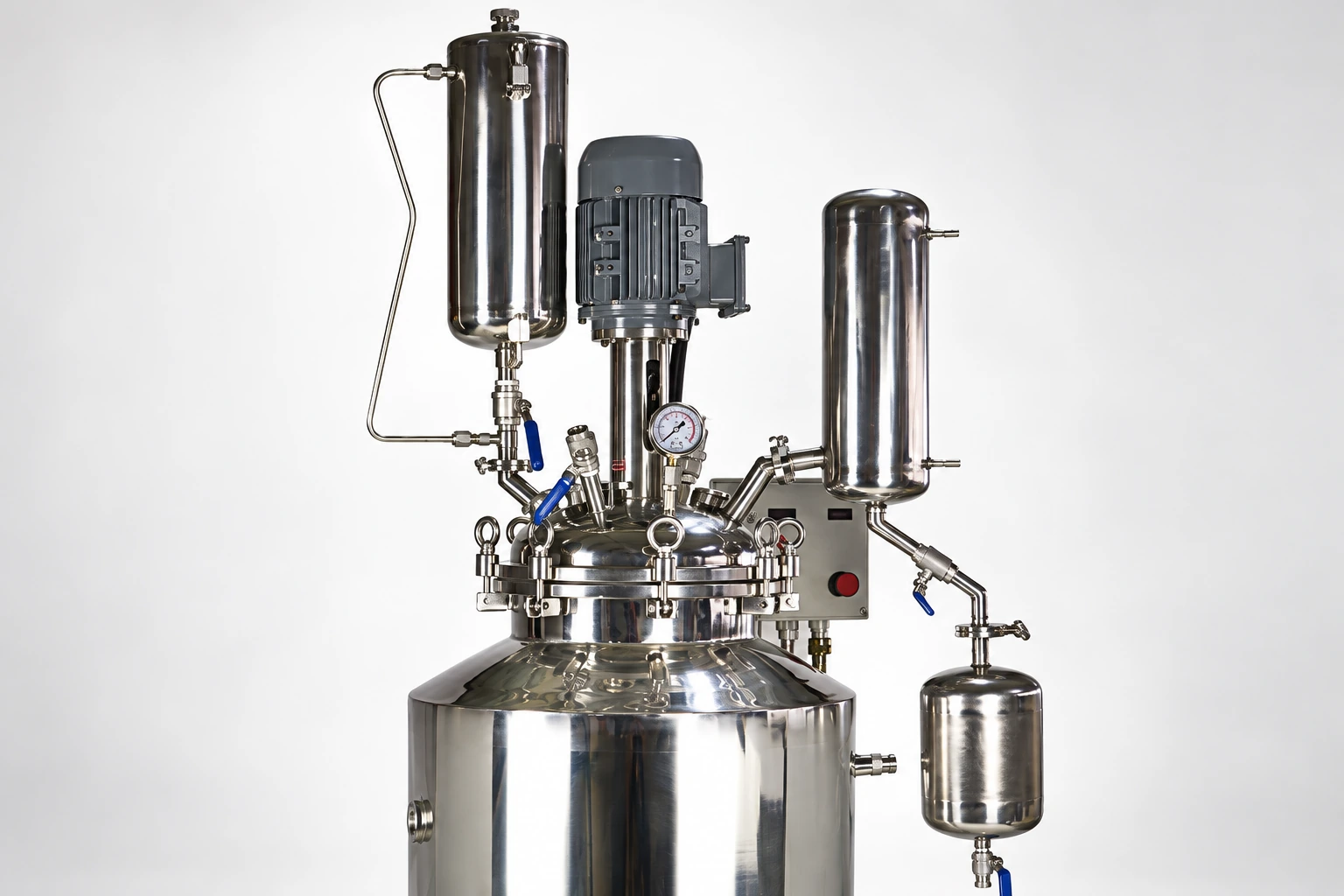

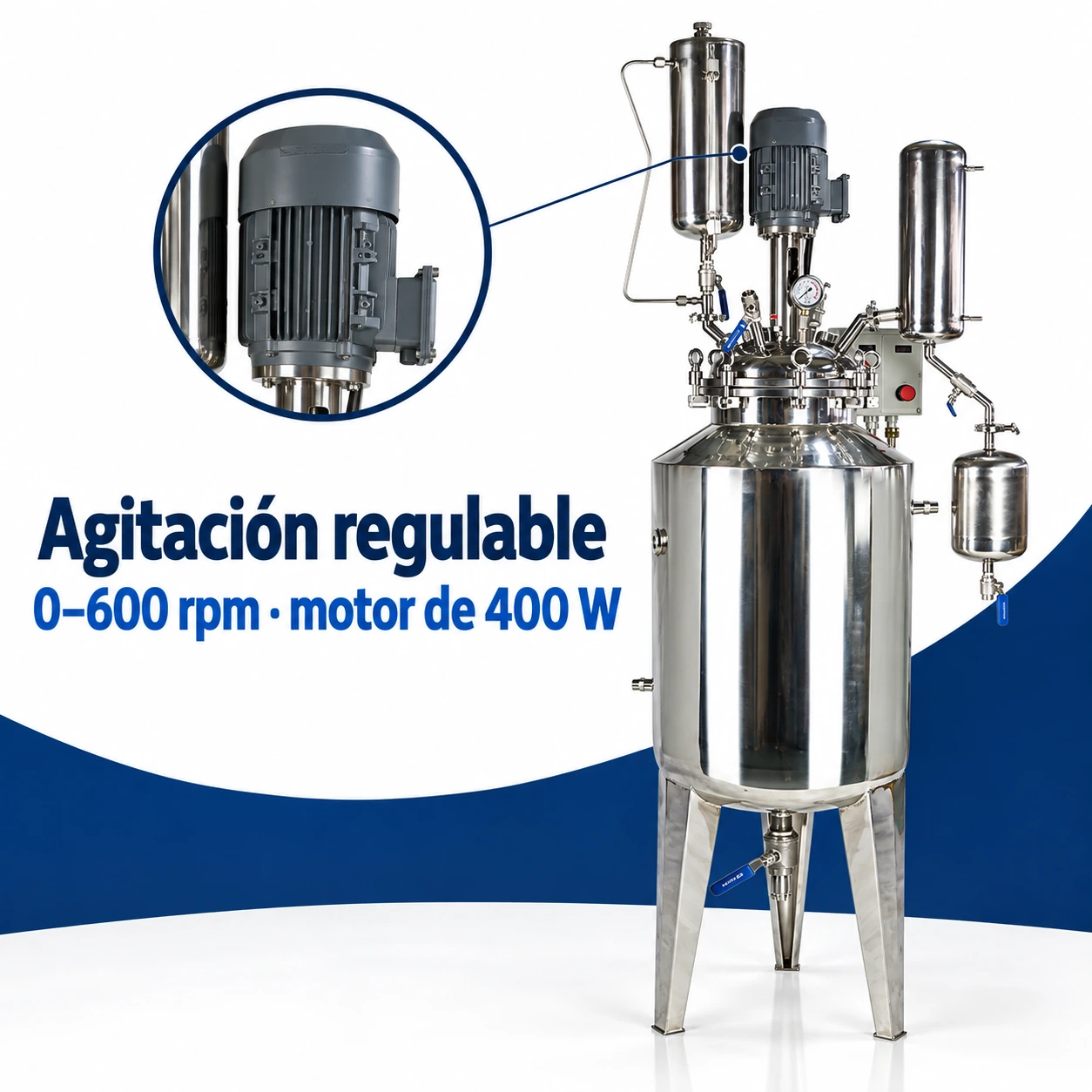

Agitador de paletas con velocidad ajustable
El motor de 400 W acciona un agitador tipo paleta y se regula mediante conversión de frecuencia con visualización digital. El rango de 0 a 600 rpm permite establecer diferentes condiciones durante la carga, mezcla, reacción, homogeneización, maduración y acondicionamiento final del lote.
- Potencia especificada: 400 W con relación 1/3.
- Intervalo de agitación: 0–600 rpm.
- Ajuste por frecuencia con lectura digital.

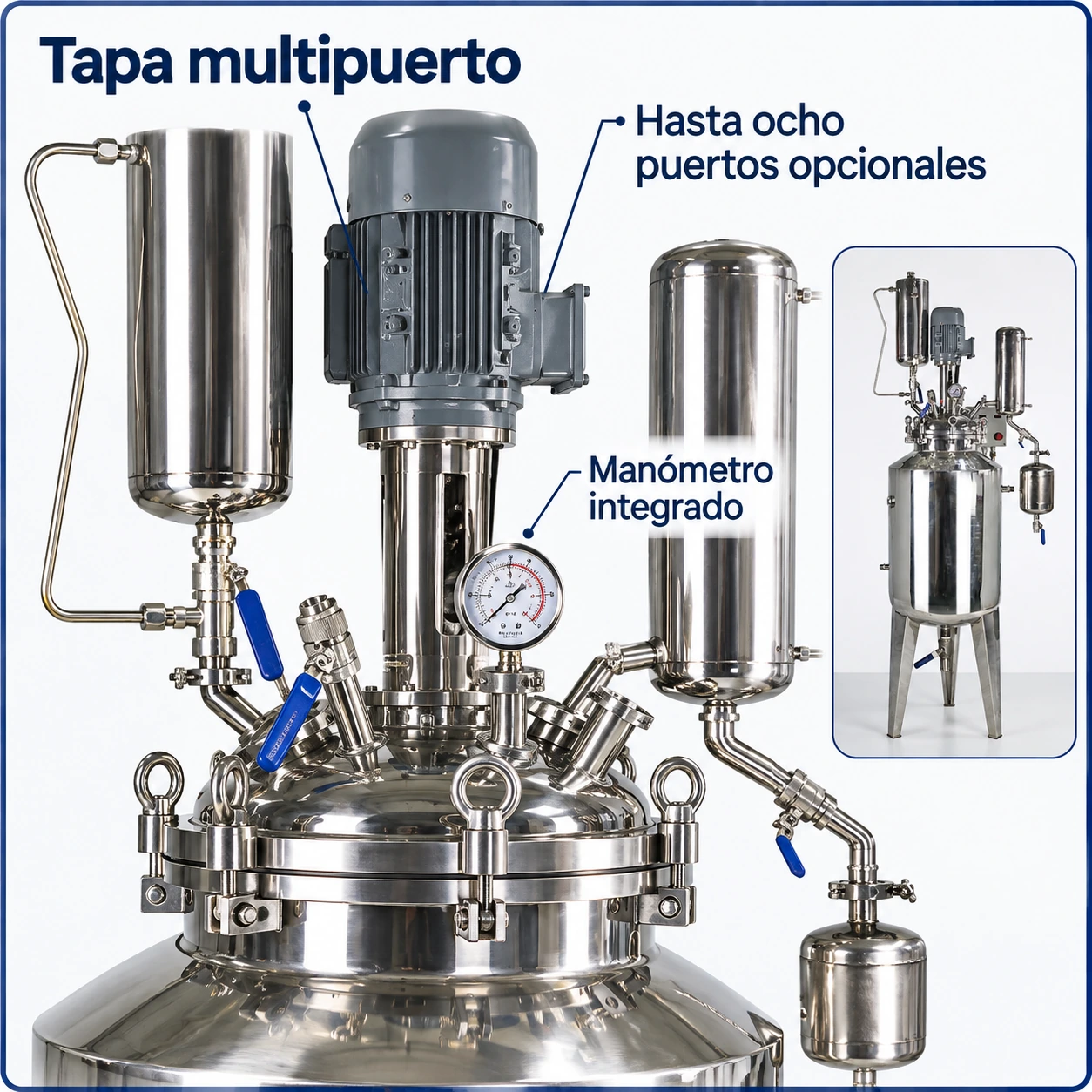

Tapa multipuerto para carga, inspección e instrumentación
El modelo contempla una abertura de alimentación de 100 mm, un visor de 100 mm y una conexión mediante abrazadera de 50,5 mm para un manómetro integrado de presión positiva y negativa. La tapa puede incluir hasta ocho puertos opcionales para distribuir los accesorios conforme al diagrama operativo.
- Puerto amplio para incorporar materias primas.
- Visor destinado a la inspección del interior.
- Medición integrada de presión positiva y negativa.
Parámetros técnicos del reactor SS-100L
Especificaciones del modelo de 100 litros organizadas por capacidad, condiciones de trabajo, sistema de agitación, materiales, sellado e interfaces de proceso.
En teléfonos móviles, cada parámetro aparece como un bloque vertical para facilitar la lectura sin desplazamiento lateral.
| Parámetro | Especificación |
|---|---|
| Identificación y capacidades | |
| Modelo | SS-100L |
| Volumen del recipiente | 100 L |
| Volumen de la camisa | Aproximadamente 20 L |
| Número de puertos del cuerpo | 8 puertos opcionales |
| Temperatura, presión y agitación | |
| Rango de temperatura | −100 a 299 °C |
| Presión de trabajo | −0,1 MPa a 0,5 MPa |
| Velocidad de agitación | 0–600 rpm |
| Potencia del agitador | 400 W · Relación 1/3 |
| Tipo de agitador | Tipo paleta |
| Regulación de velocidad | Conversión de frecuencia con visualización digital |
| Método térmico | Calentamiento y acondicionamiento por circulación en camisa |
| Materiales, estructura y sellado | |
| Material | Acero inoxidable SUS316 / SUS304 |
| Estructura del recipiente | Acero inoxidable de doble pared |
| Forma de sellado | Sello mecánico combinado de cerámica y acero inoxidable SUS304 |
| Sello del agitador | Nuevo sello mecánico de PTFE |
| Puertos e instrumentación | |
| Puerto de alimentación | 100 mm |
| Visor | 100 mm |
| Conexión del manómetro | Abrazadera de 50,5 mm |
| Instrumento de presión | Manómetro integrado de presión positiva y negativa |
| Configuración de la tapa | Hasta ocho puertos opcionales para alimentación, observación, agitación, medición de presión y accesorios auxiliares. La función, el diámetro y la distribución de las conexiones pueden definirse de acuerdo con el proceso. |
Aplicaciones del reactor encamisado de 100 litros
El SS-100L se adapta a proyectos que necesitan aumentar el volumen, producir lotes piloto y comprobar variables de proceso antes de transferir la operación a una línea industrial.

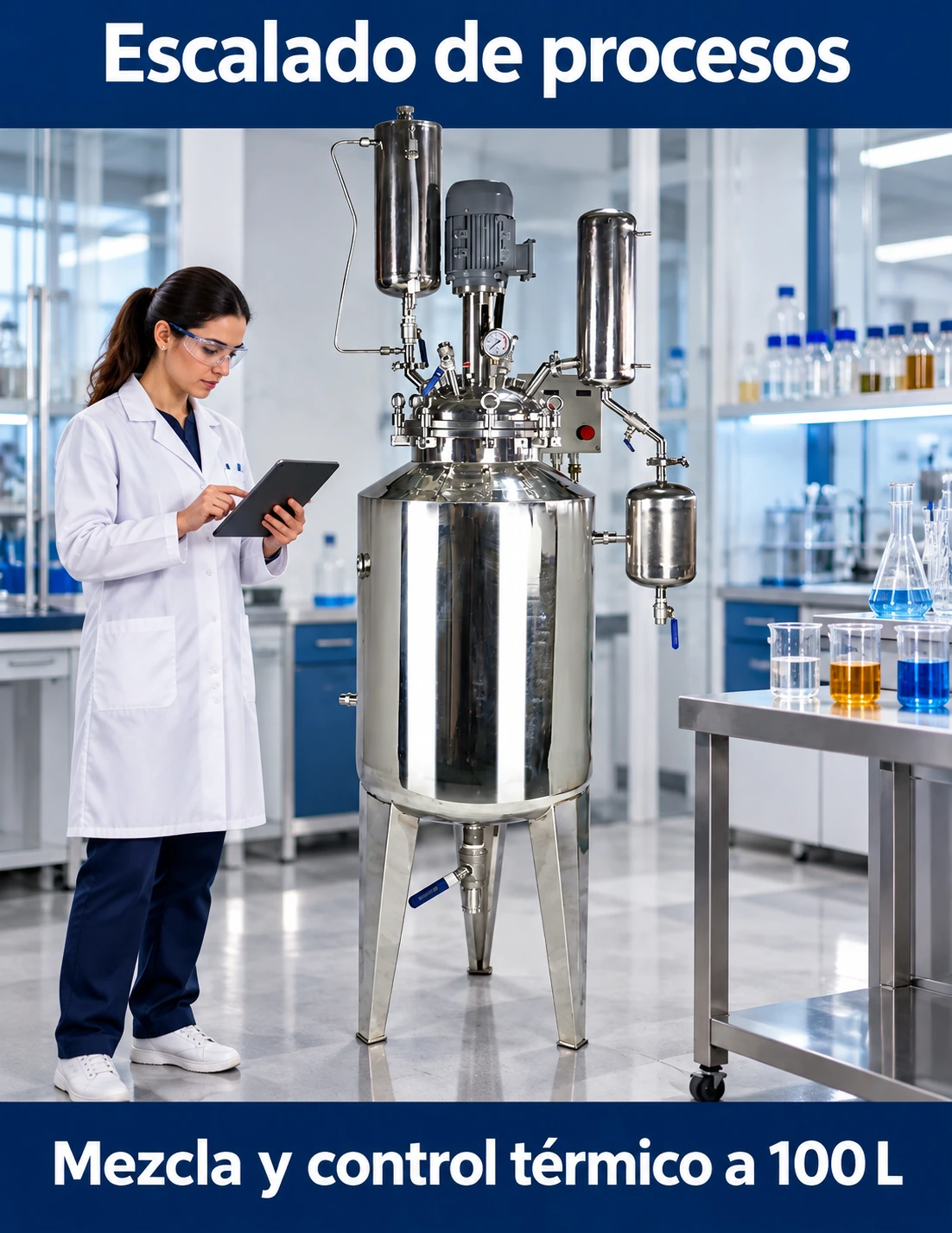

Escalado de procesos
Permite analizar el efecto del aumento de volumen sobre la mezcla, los tiempos térmicos y la secuencia completa de operación.

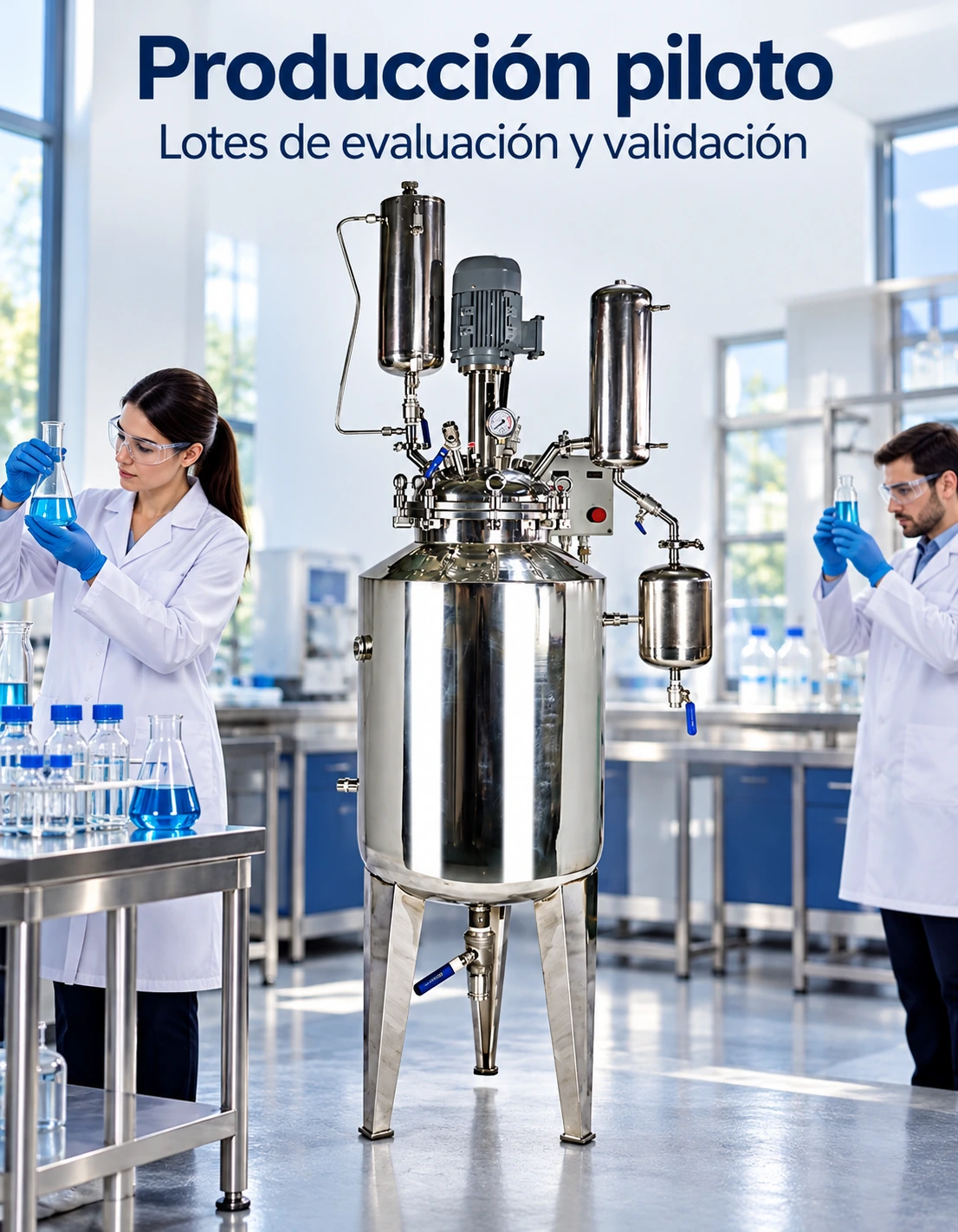

Producción piloto
Facilita preparar lotes para evaluación técnica, muestras comerciales, pruebas de calidad o validación interna del procedimiento.

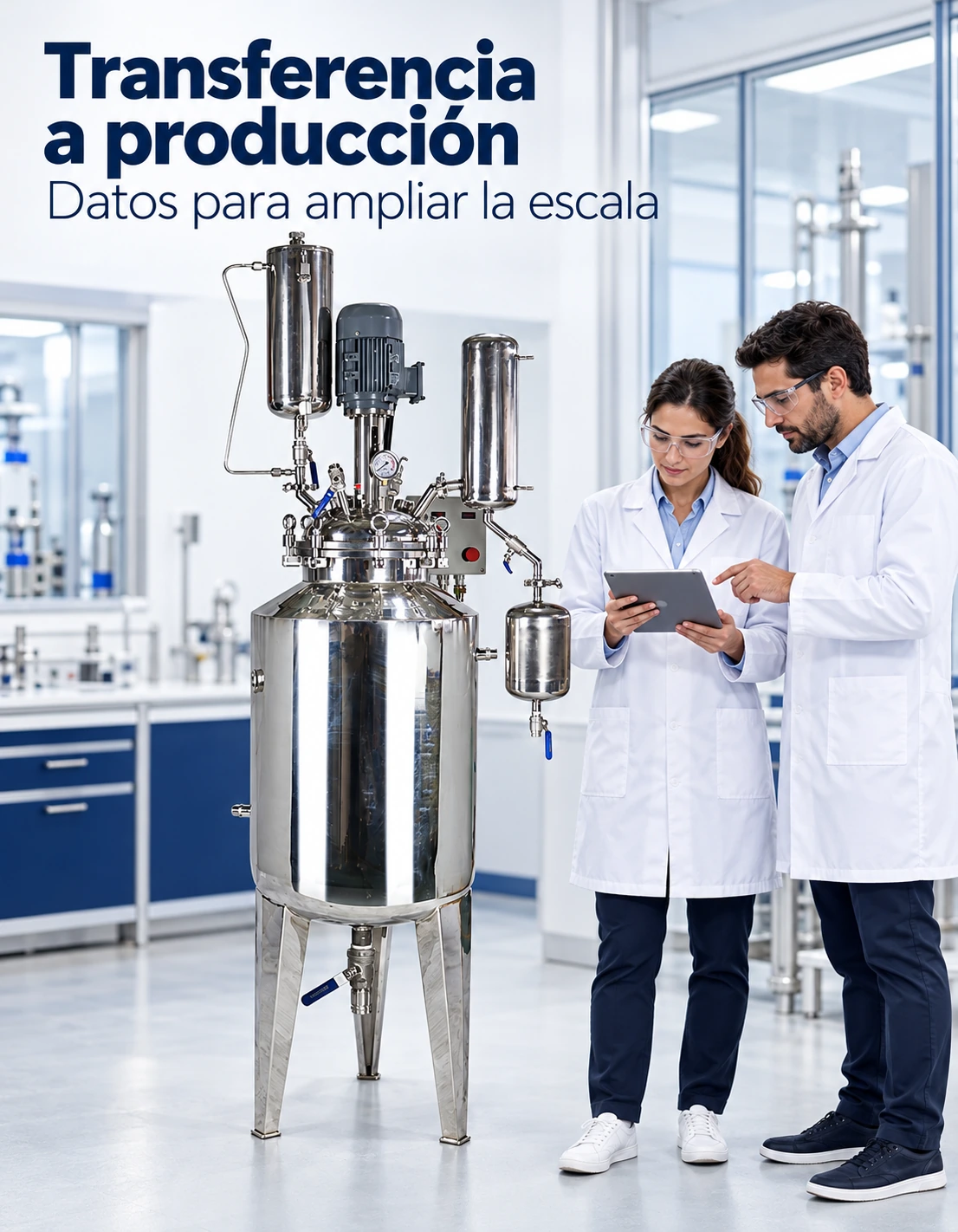

Transferencia a producción
Ayuda a recopilar datos operativos y definir criterios para seleccionar o configurar un reactor de mayor capacidad.
Vistas del recipiente, la camisa y el sistema de agitación

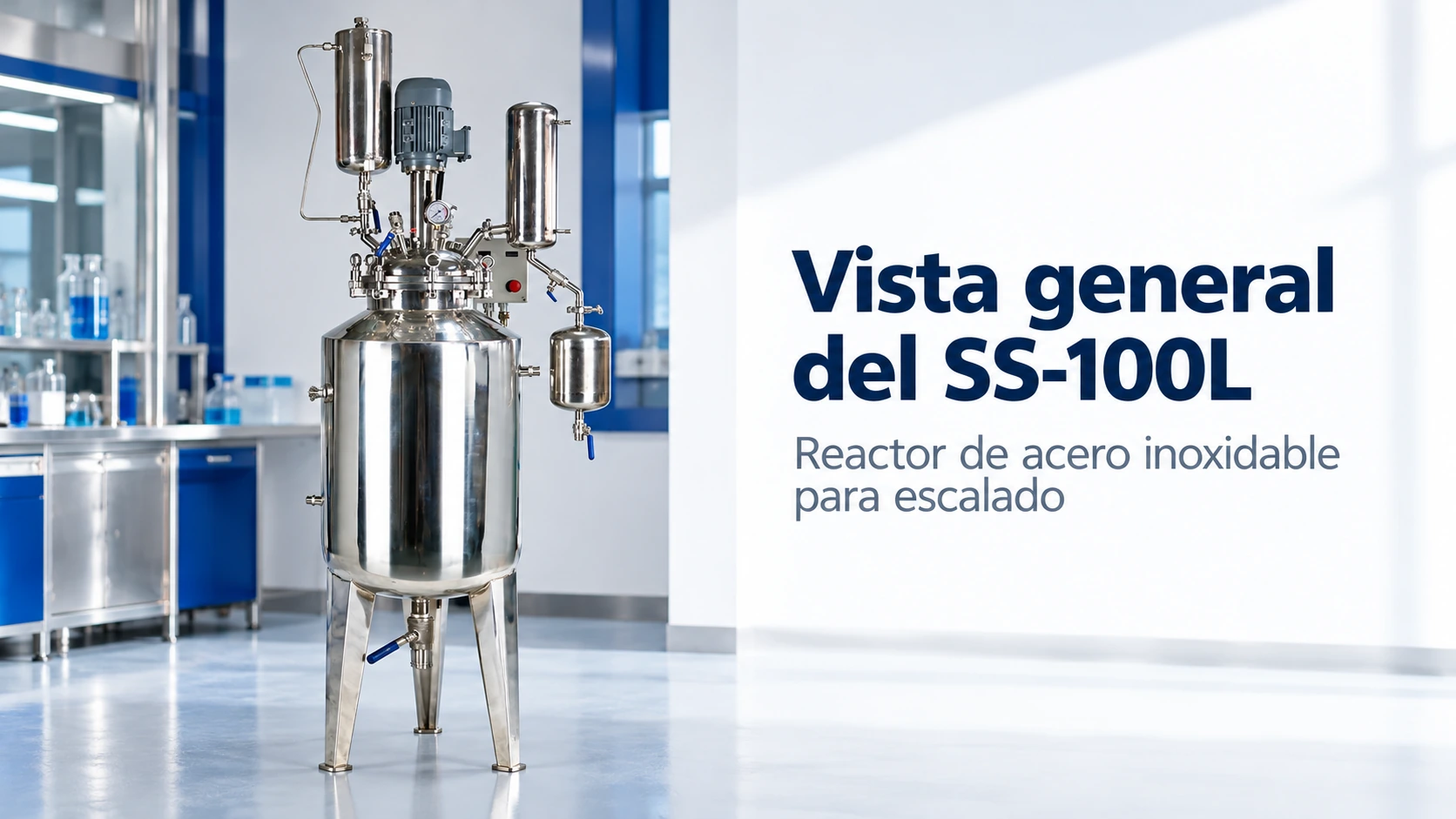

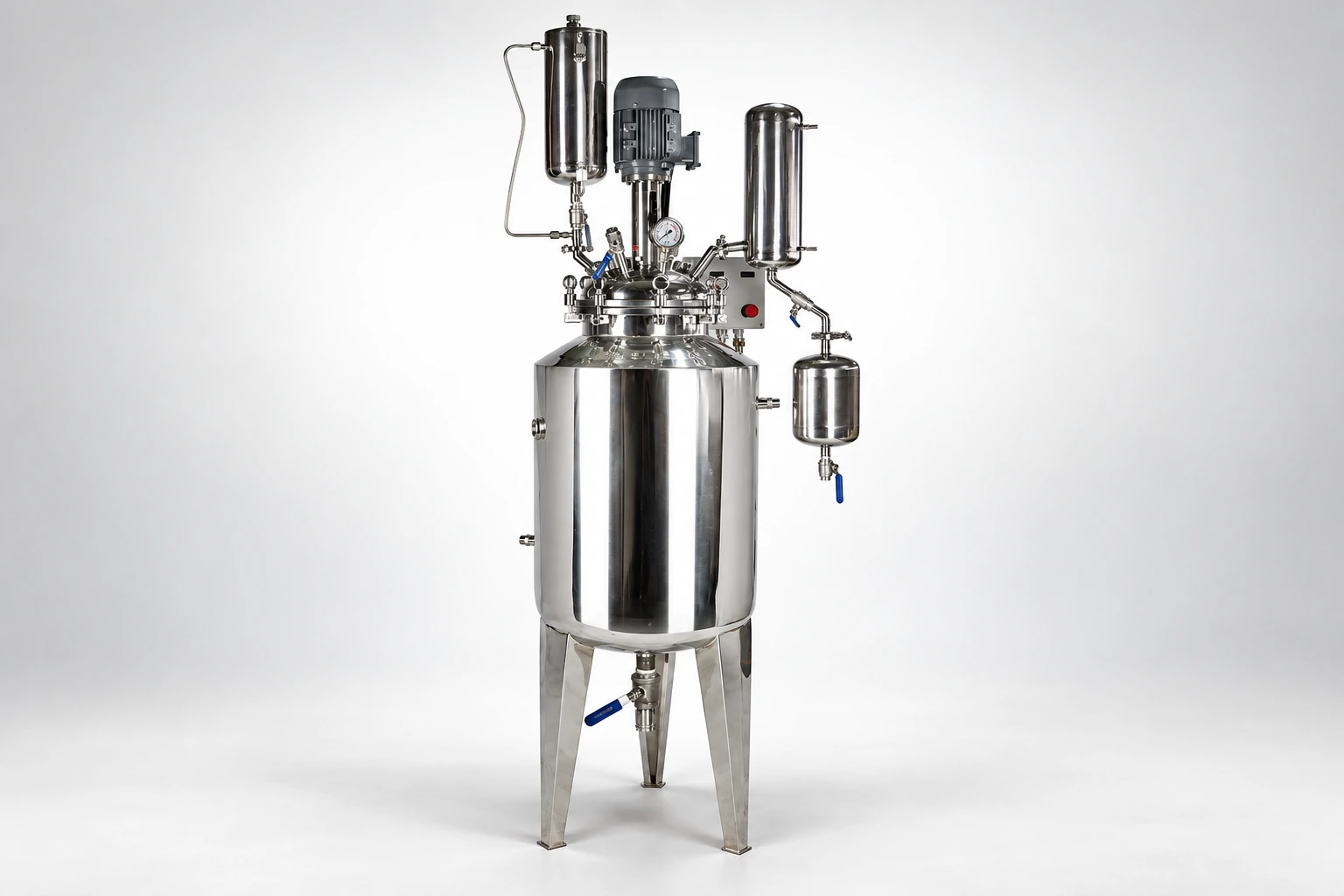

Vista general del SS-100L
Conjunto del recipiente, accionamiento, controles y estructura de soporte.

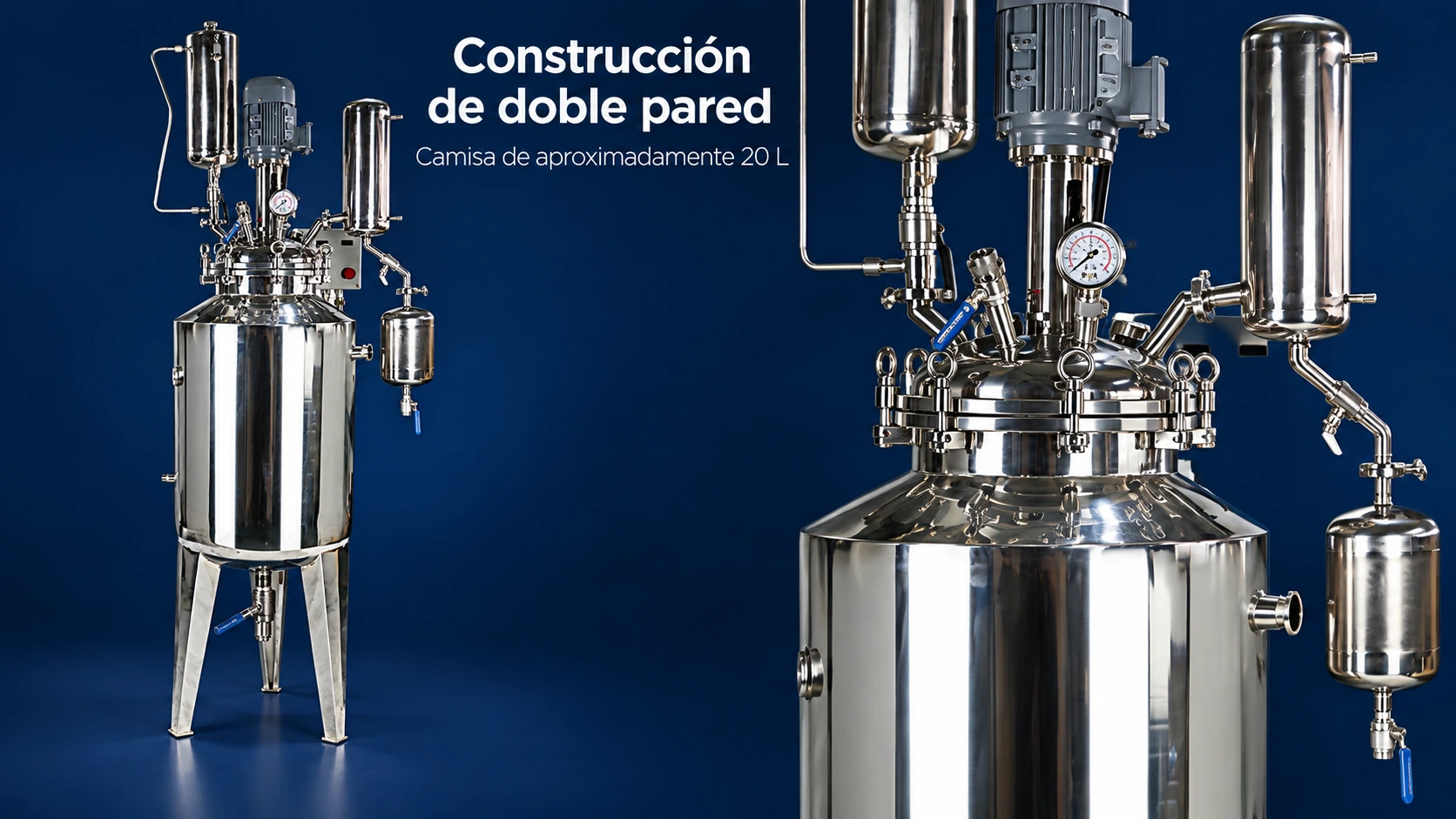

Construcción de doble pared
Vista del cuerpo encamisado y de las conexiones para el fluido térmico.

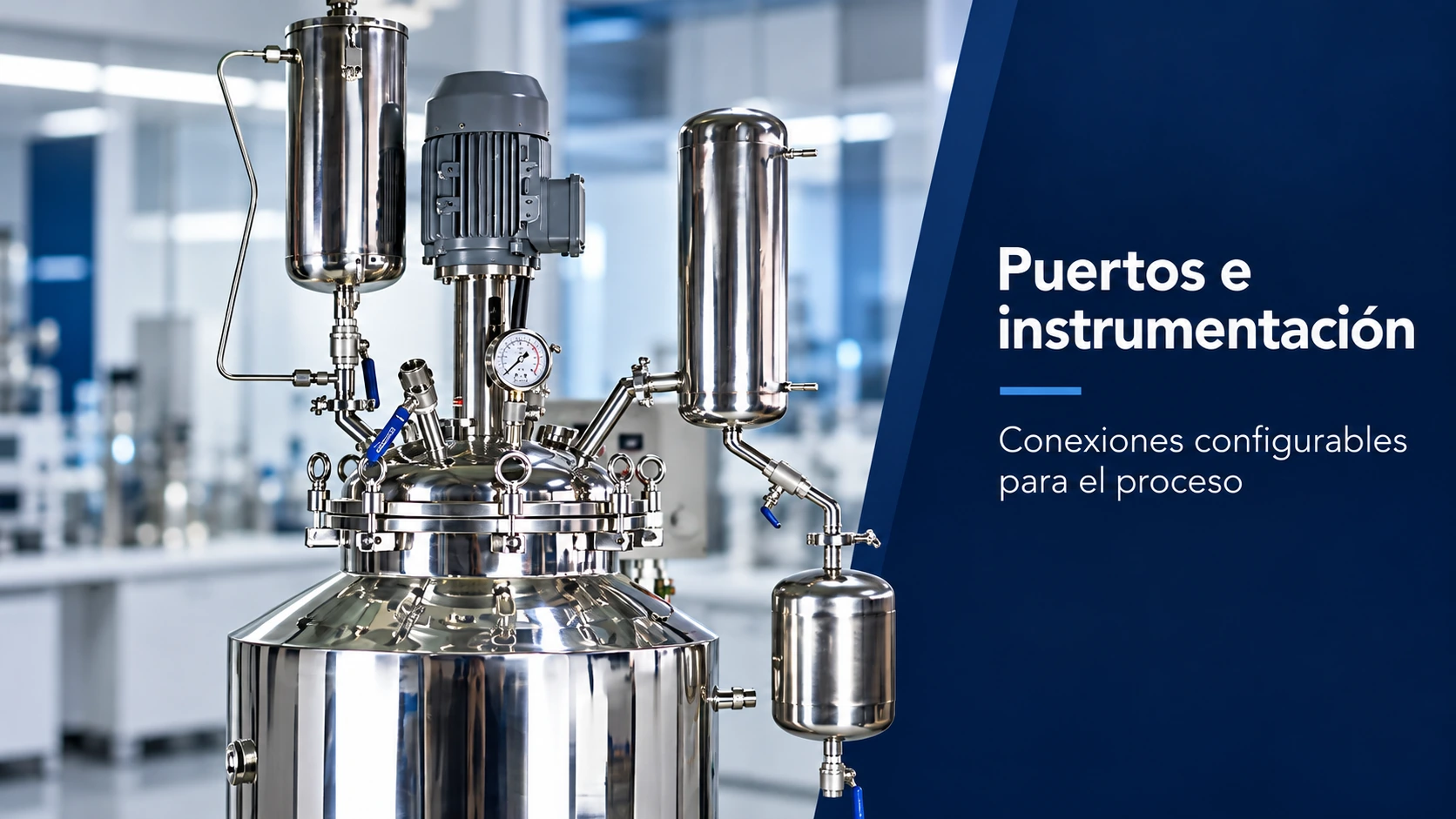

Puertos e instrumentación
Detalle de la alimentación, el visor, el manómetro y los accesos opcionales.

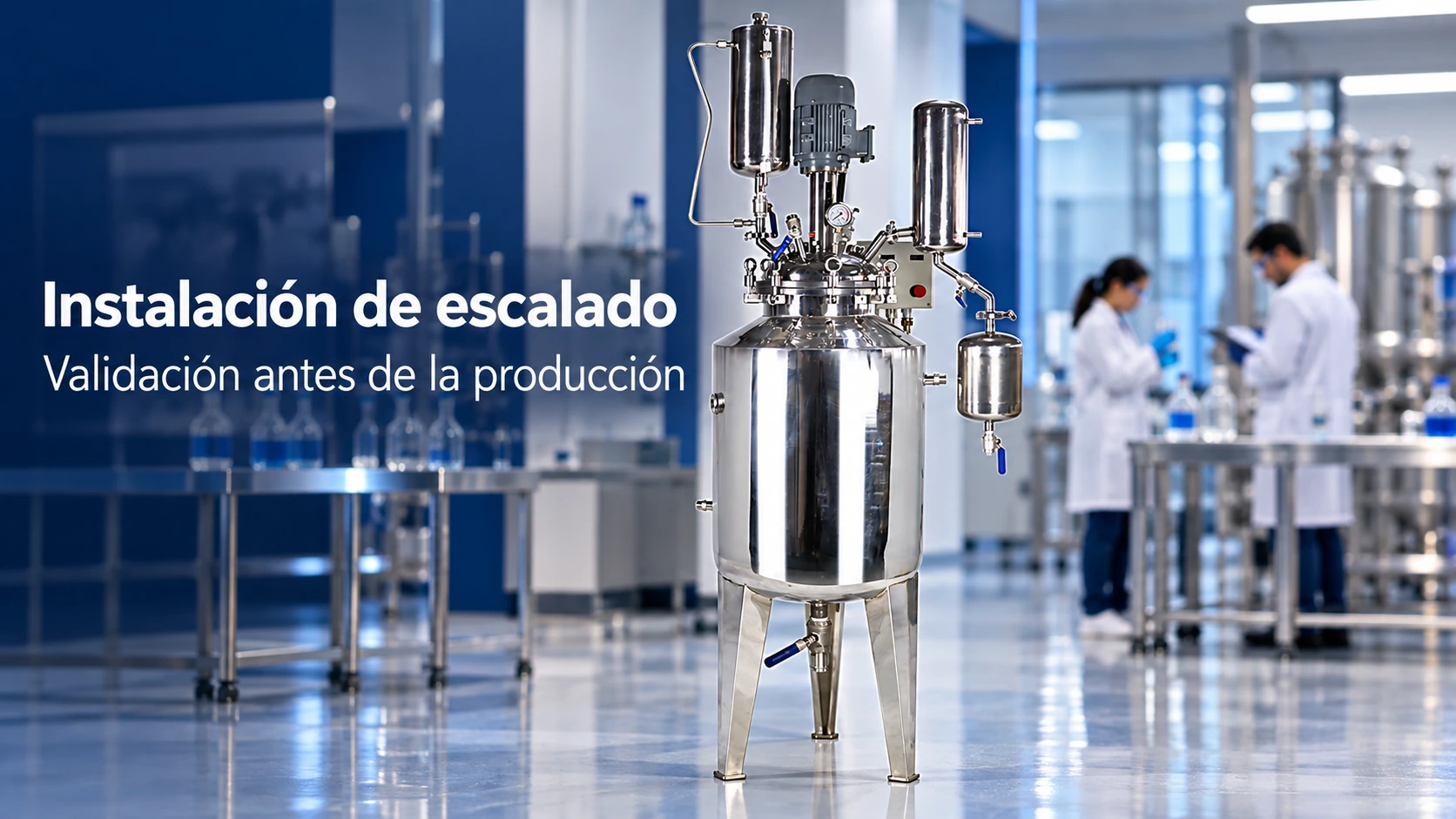

Instalación de escalado
Ejemplo de integración con circulación térmica y servicios auxiliares.
Configure el SS-100L para su proyecto de escalado
Comparta las condiciones de operación, el volumen de trabajo, el perfil de temperatura, las necesidades de mezcla y la instrumentación prevista para revisar la configuración del reactor.
