Reactor de laboratorio con camisa para investigación, formulación y escalado experimental
El SS-5L es un reactor de acero inoxidable para laboratorio orientado a síntesis, formulación, evaluación de materiales y desarrollo de métodos. Reúne agitación regulable, transferencia térmica mediante camisa y conexiones adaptables en una plataforma compacta que facilita reproducir condiciones experimentales controladas.
Adecuado para equipos y profesionales como:
- Empresas de fabricación
- Laboratorios e I+D
- Ingenieros de proceso
- Integradores y distribuidores
Ventajas del reactor SS-5L para investigación química en laboratorio
La construcción en acero inoxidable, el reactor con camisa, la regulación digital y los puertos multifunción permiten preparar ensayos de síntesis, mezcla, formulación, calentamiento, enfriamiento, vacío, presión moderada y reflujo dentro de los límites indicados.
Recipiente en acero inoxidable 316
El recipiente de contacto se fabrica en acero inoxidable 316 para ofrecer una base robusta en tareas de investigación química. La estructura y las tuberías son de acero inoxidable 304, una combinación práctica para uso técnico en laboratorio.
Calentamiento por circulación
La camisa de 1,5 L rodea el recipiente de 5 L y admite la circulación de un fluido térmico procedente de un equipo externo compatible. Así puede aportarse calor o frío de forma indirecta y uniforme según el método experimental.
Agitación regulable
Velocidad de 0 a 600 rpm controlada mediante variador de frecuencia, con lectura digital de la velocidad.
Visualización de temperatura
El sensor PT100 con visualización digital facilita la consulta de la temperatura durante el procedimiento.
Sellado mecánico
Tanto el método de sellado como la conexión de agitación utilizan una configuración de sello mecánico.
Conexiones configurables
La tapa integra puertos funcionales para agitación, sólidos, temperatura, presión, alimentación y condensación o reflujo.
Componentes del reactor de laboratorio con camisa SS-5L
La configuración combina gestión térmica, control de agitación, lectura de variables, sellado mecánico y conexiones para organizar experimentos de investigación química.

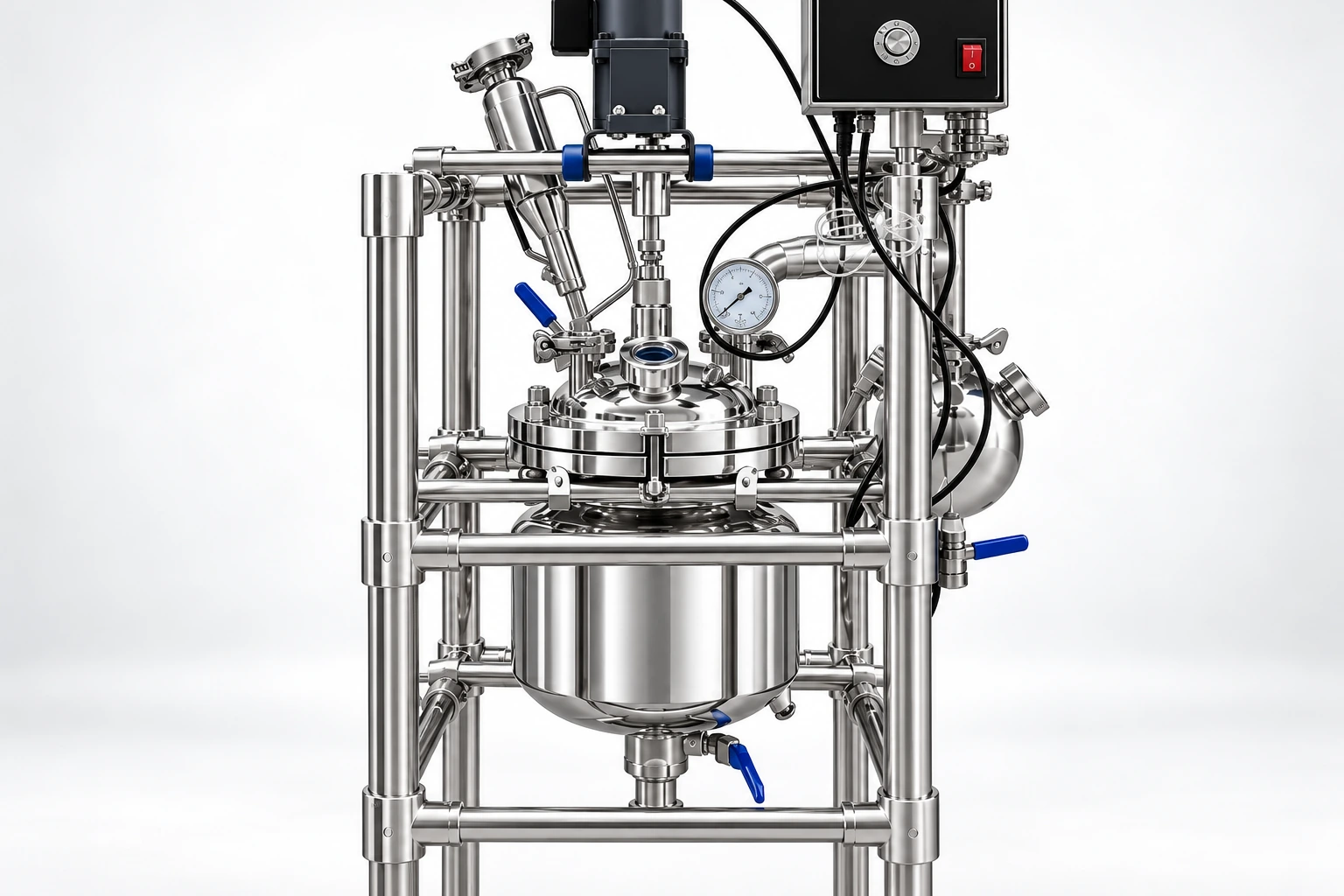

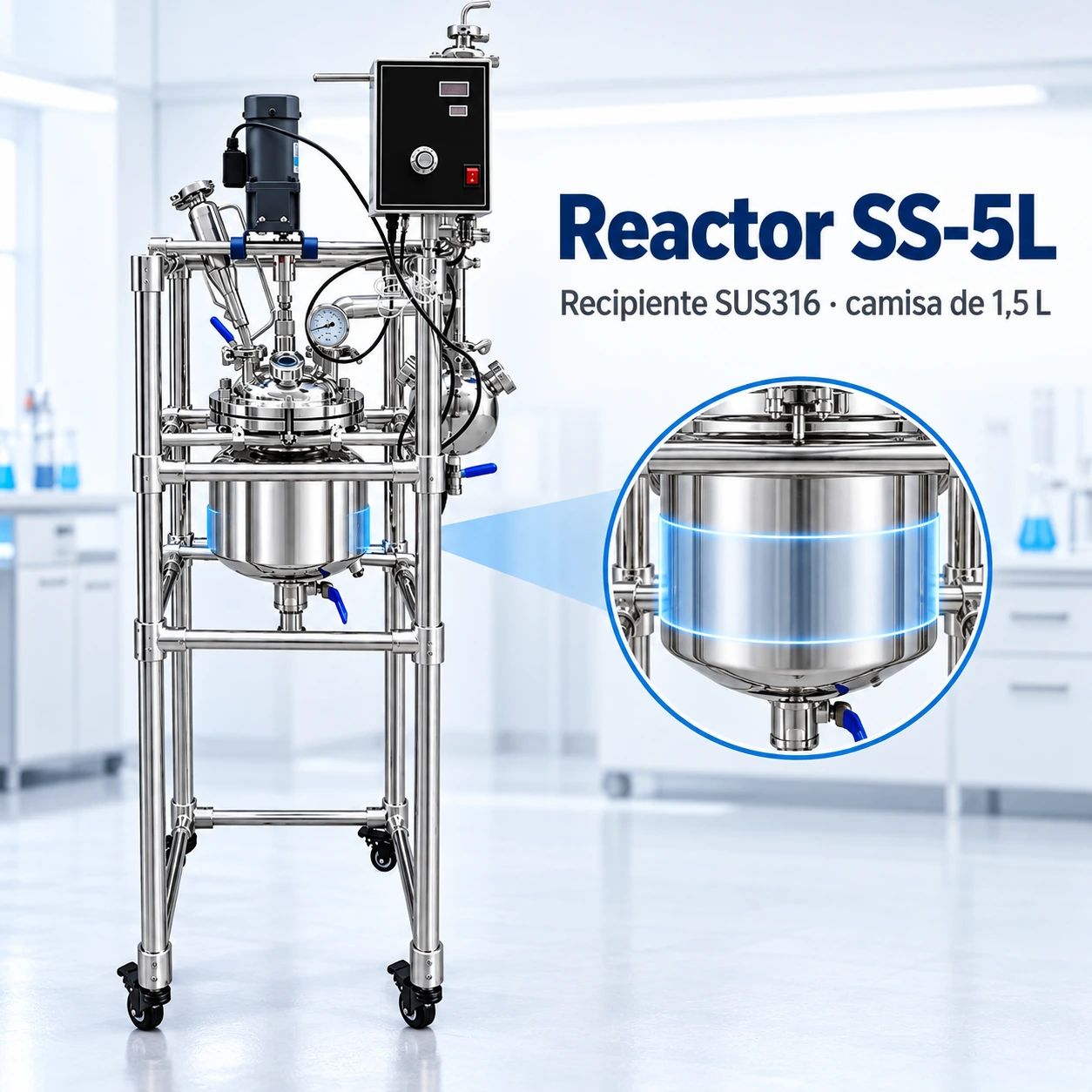

Recipiente SUS316 con camisa de circulación
El recipiente de reacción SUS316 tiene un volumen nominal de 5 L y la camisa una capacidad de 1,5 L. La circulación de fluido térmico permite conectar un calentador o circulador de refrigeración compatible para acondicionar el proceso de forma indirecta. La selección del fluido y del equipo auxiliar debe corresponder al rango de trabajo.
- Volumen del reactor: 5 L.
- Capacidad de la camisa: 1,5 L.
- Temperatura de reacción indicada: −100 a 250 °C.

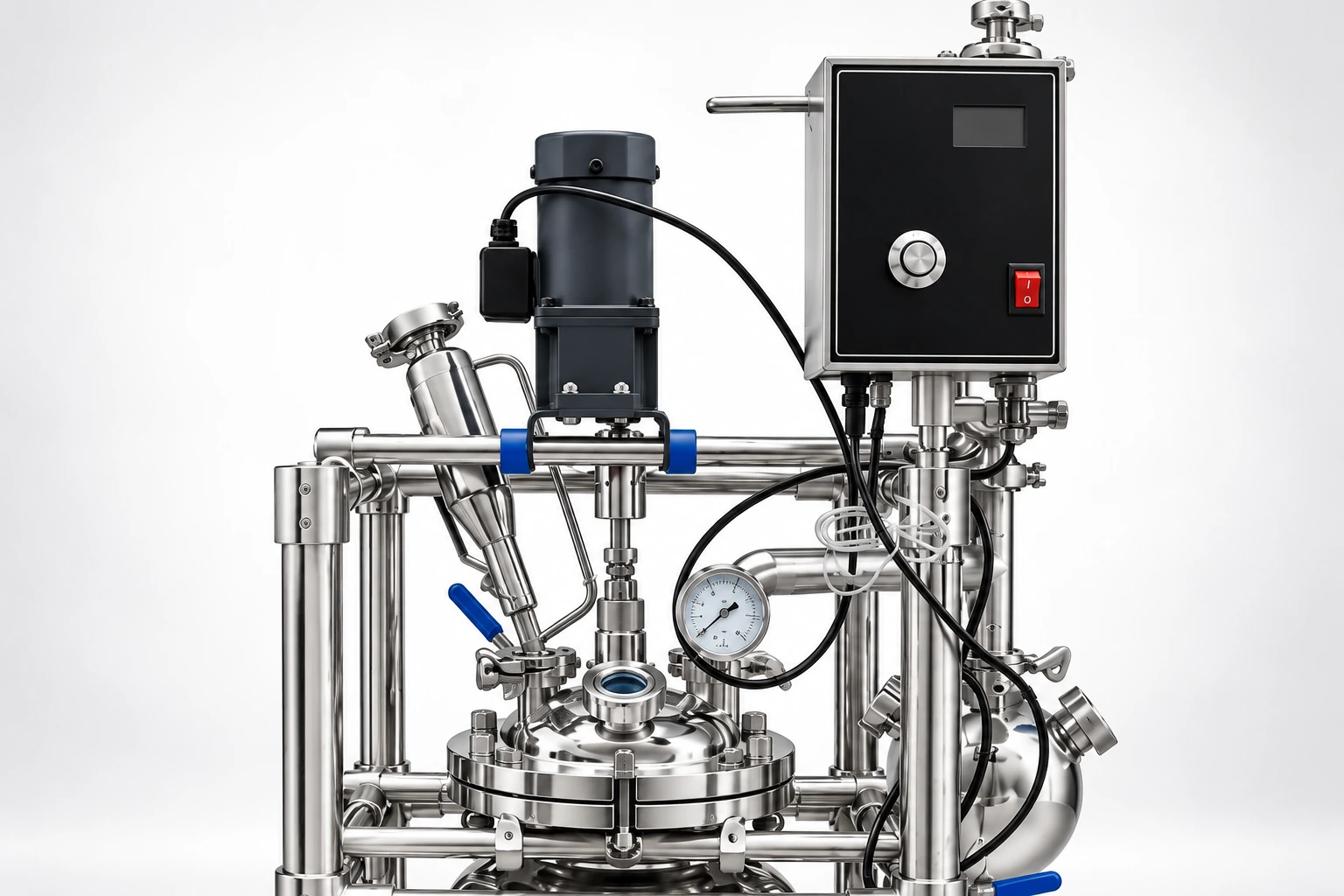

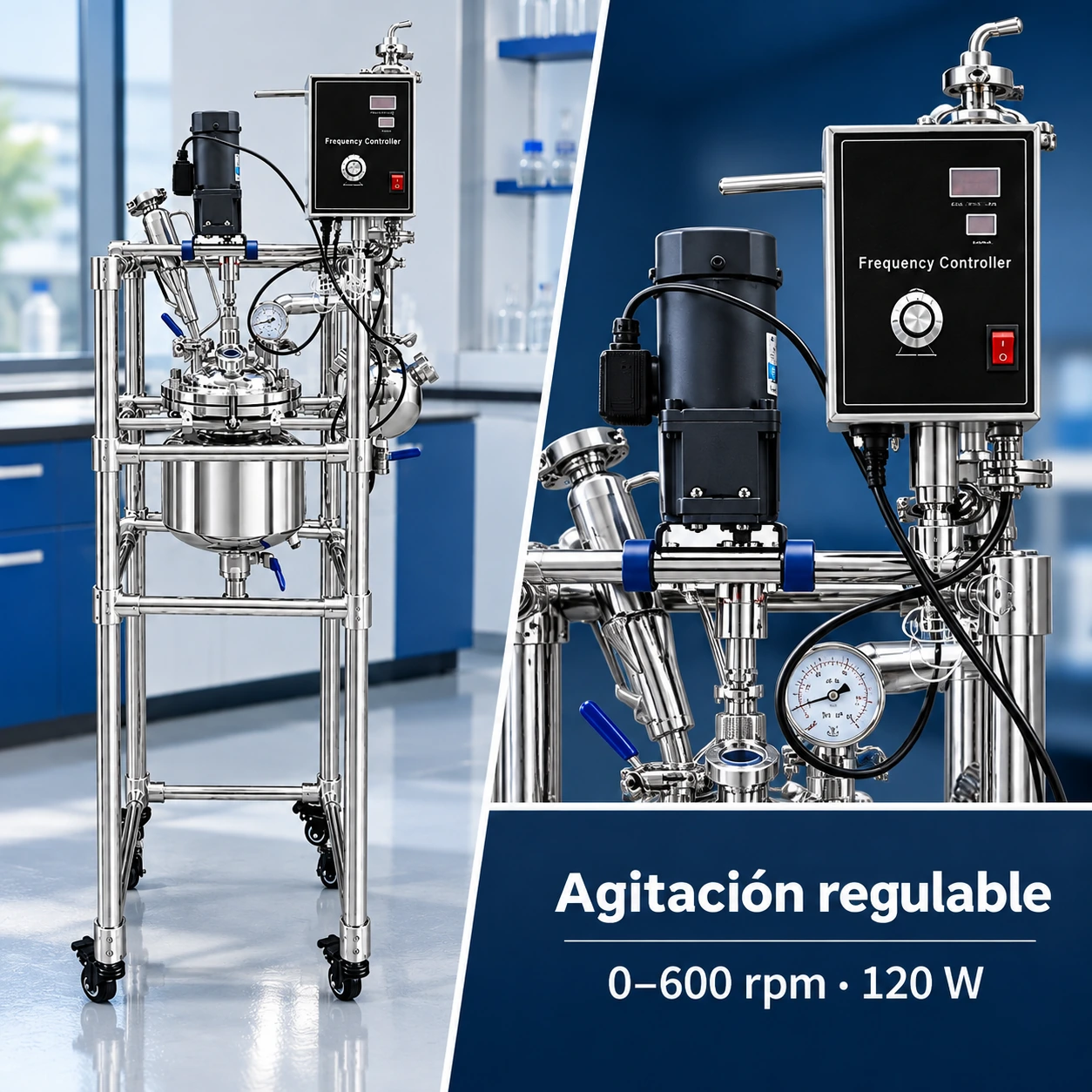

Regulación de velocidad y lectura digital
El motor de 120 W y el variador de frecuencia permiten seleccionar una velocidad entre 0 y 600 rpm para adaptar la intensidad de mezcla. La pantalla digital facilita el seguimiento de las rpm, mientras el sensor PT100 proporciona la lectura digital de temperatura durante la preparación, reacción y acondicionamiento del producto.
- Potencia de agitación: 120 W, con aumento de potencia indicado de 1/3.
- Velocidad regulable: 0–600 rpm.
- Alimentación eléctrica: 220 V / 60 Hz.

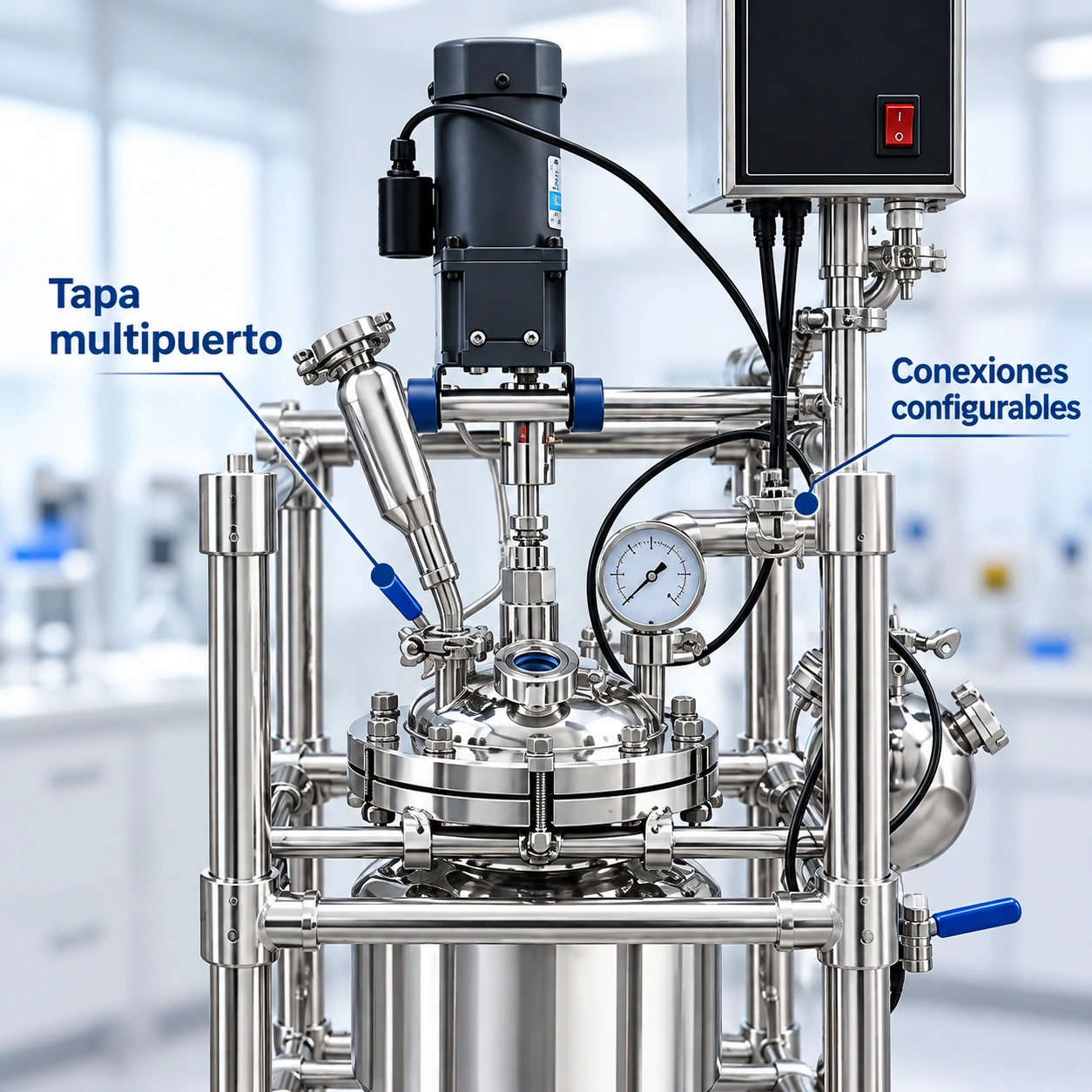

Tapa multifunción y descarga rápida
La tapa puede integrar las conexiones necesarias para diferentes operaciones. La descarga se realiza mediante una válvula de bola de apertura rápida y las interfaces se conectan mediante unión roscada.
- Puertos para agitación, sólidos y medición de temperatura.
- Puertos para manómetro, embudo de presión constante y condensación o reflujo.
- Varilla agitadora de acero inoxidable 304 con tres palas.
Parámetros del reactor SS-5L
Especificaciones organizadas por construcción, rendimiento, requisitos de instalación e interfaces.
Los parámetros se muestran en bloques para facilitar la lectura móvil.
| Parámetro | Especificación |
|---|---|
| Parámetros básicos y construcción | |
| Modelo | SS-5L |
| Volumen del reactor | 5 L |
| Capacidad de la camisa | 1,5 L |
| Material del reactor | Acero inoxidable 316 |
| Material de la estructura | Acero inoxidable 304 |
| Material de las tuberías | Acero inoxidable 304 |
| Método de desplazamiento | Ruedas giratorias con freno |
| Rendimiento y control | |
| Temperatura de reacción | −100 a 250 °C |
| Grado de vacío / presión | −0,098 MPa a 0,5 MPa |
| Velocidad de agitación | 0–600 rpm |
| Potencia de agitación | 120 W (aumento de potencia: 1/3) |
| Modo de regulación | Variador de frecuencia |
| Visualización de velocidad | Pantalla digital |
| Visualización de temperatura | Sensor PT100 con pantalla digital |
| Requisitos de instalación y sistema térmico | |
| Tensión / frecuencia | 220 V / 60 Hz |
| Método de calentamiento | Calentamiento por circulación |
| Sellado, descarga e interfaces | |
| Método de sellado | Sello mecánico |
| Método de descarga | Válvula de bola de descarga rápida |
| Conexión de agitación | Sello mecánico |
| Conexión de interfaces | Unión roscada |
| Aberturas de la tapa | Puerto de agitación, puerto para material sólido, puerto de medición de temperatura, puerto para manómetro, puerto para embudo de presión constante y puerto de condensación o reflujo. Configurables según los requisitos. |
| Varilla de agitación | Varilla de acero inoxidable 304 con tres palas |
Escenarios de uso del reactor de 5 litros
Su volumen compacto y sus funciones de agitación, circulación térmica y conexión multipuerto permiten integrarlo en diferentes procesos.

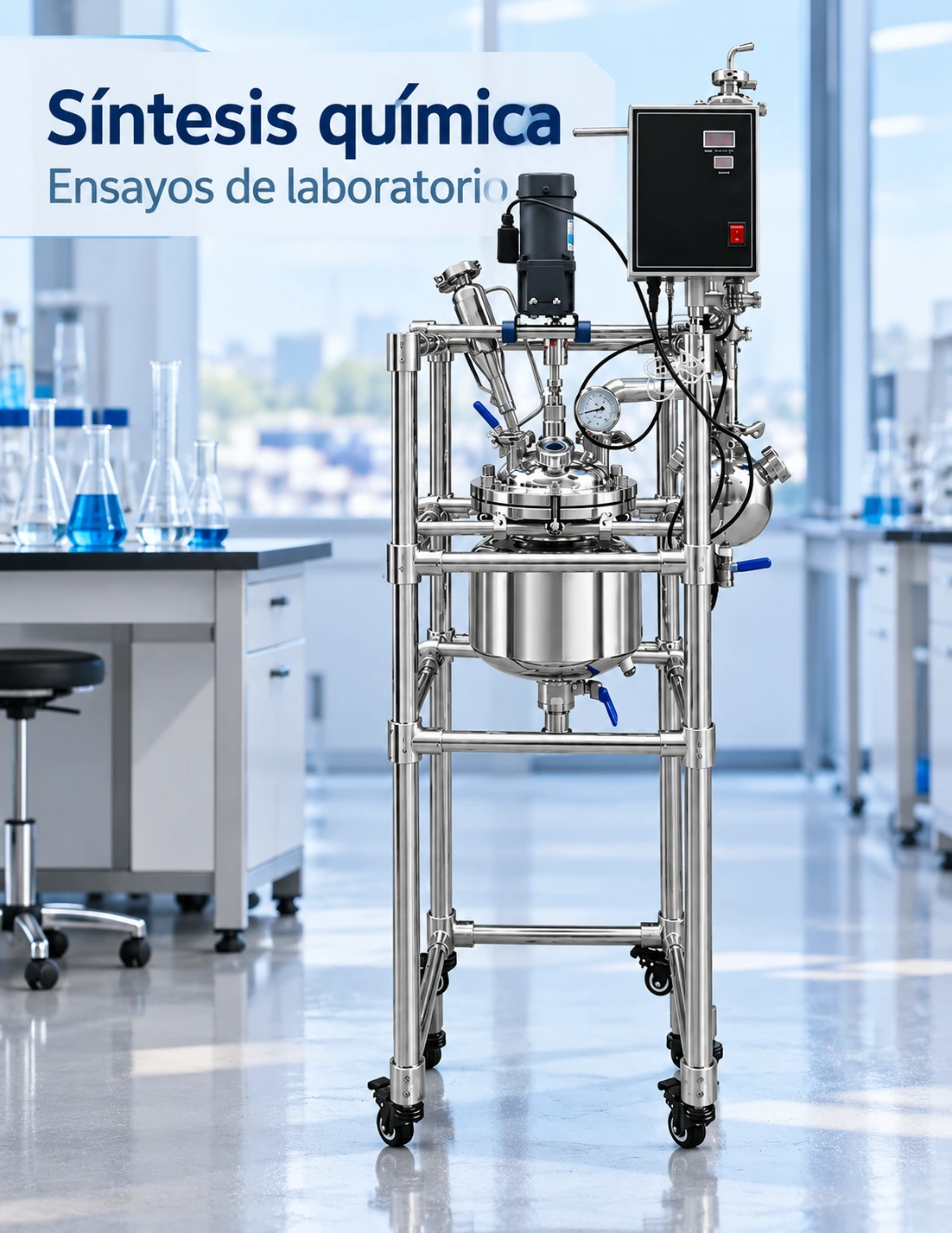

Síntesis y reacción química
Integra agitación, medición de temperatura, alimentación y conexiones auxiliares en un recipiente compacto.

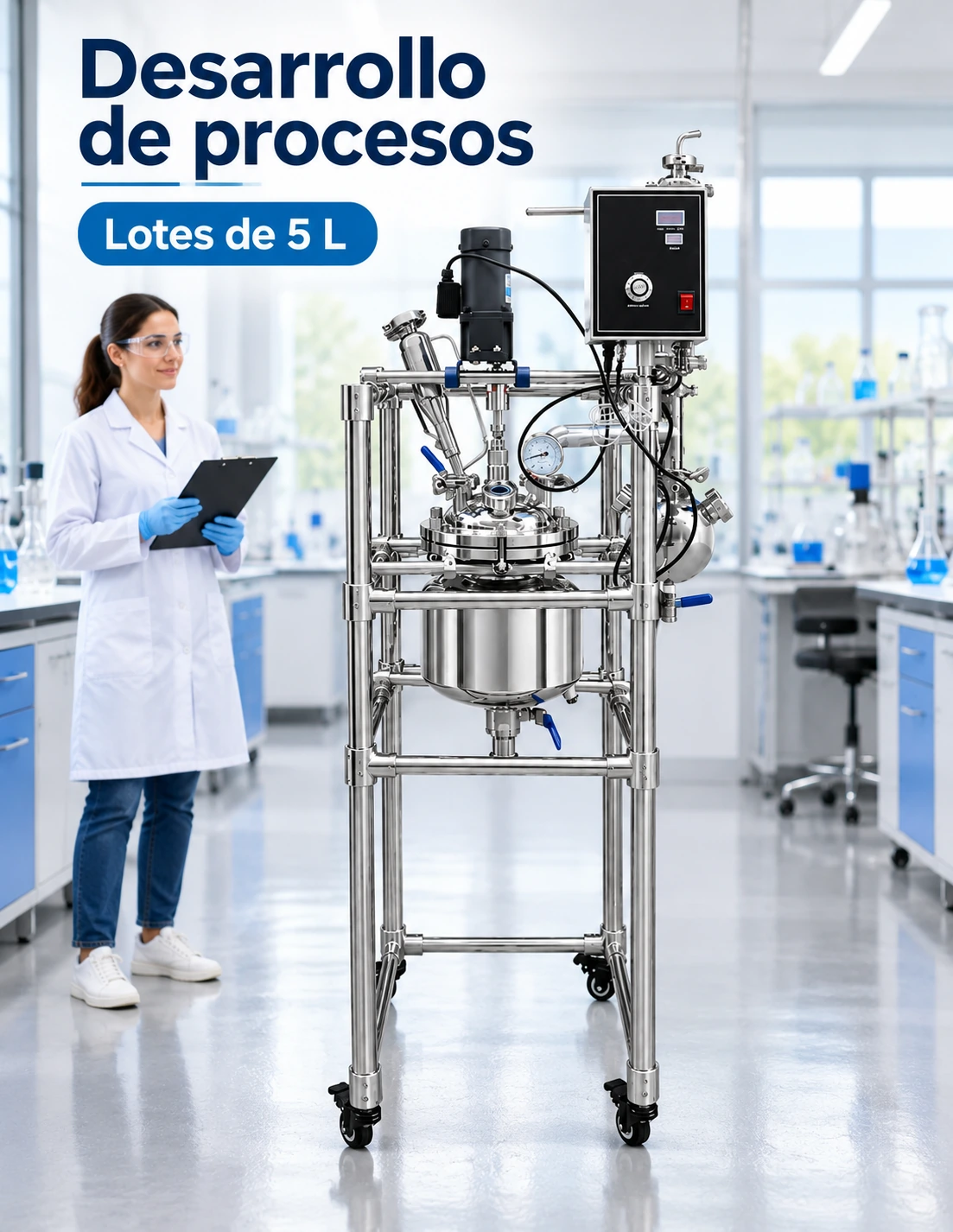

Desarrollo de procesos
Facilita pruebas de formulación y ajuste de procedimientos dentro de los rangos de operación especificados.

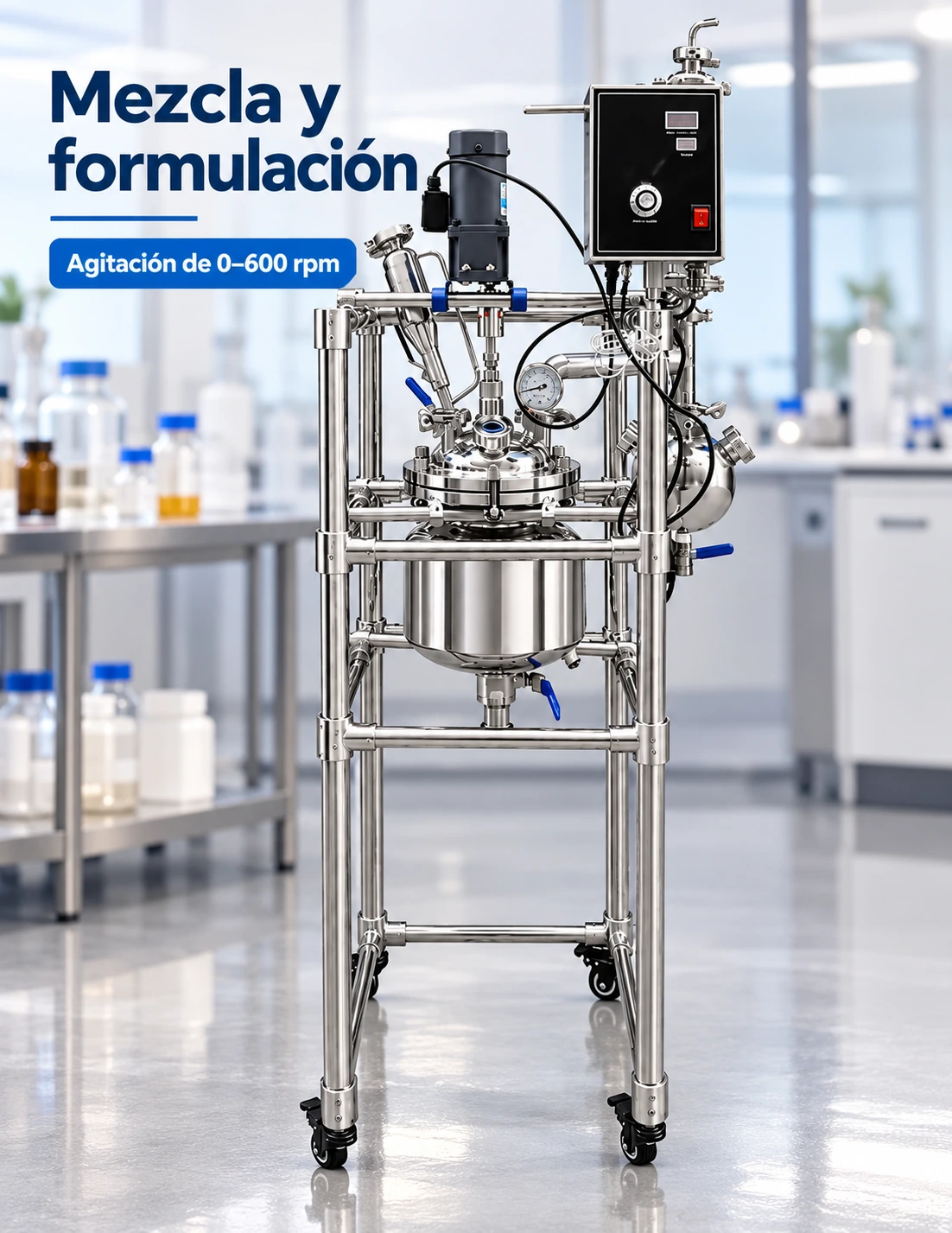

Mezcla y formulación
La regulación de 0 a 600 rpm y el agitador de tres palas permiten adaptar la mezcla al procedimiento definido.
Vistas del equipo, controles y conexiones
Vistas del reactor y sus principales componentes.

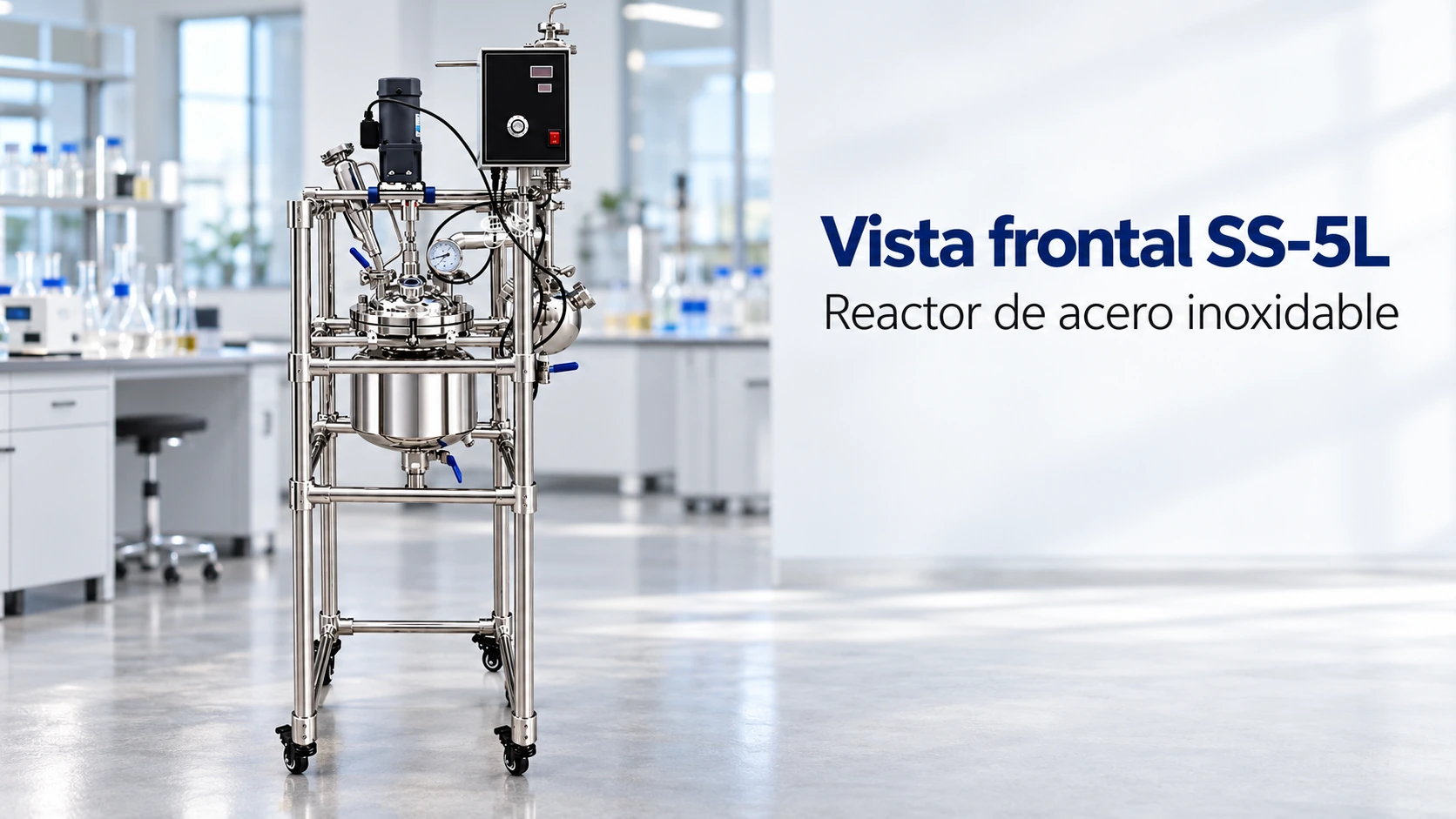

Vista frontal

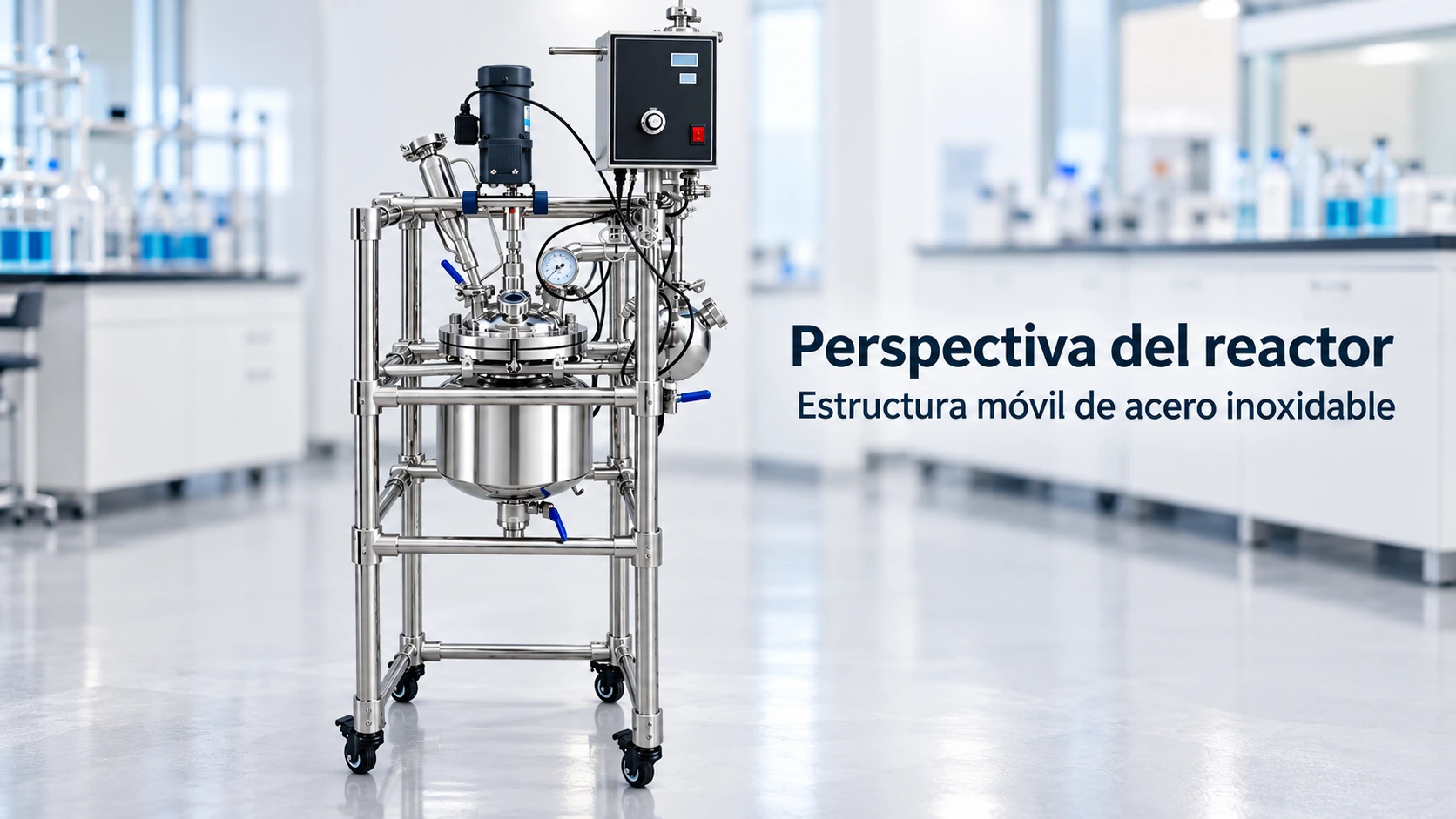

Vista general del recipiente, estructura, sistema de control y ruedas.
Vista lateral
Distribución de tuberías, estructura y conexiones del sistema de circulación.

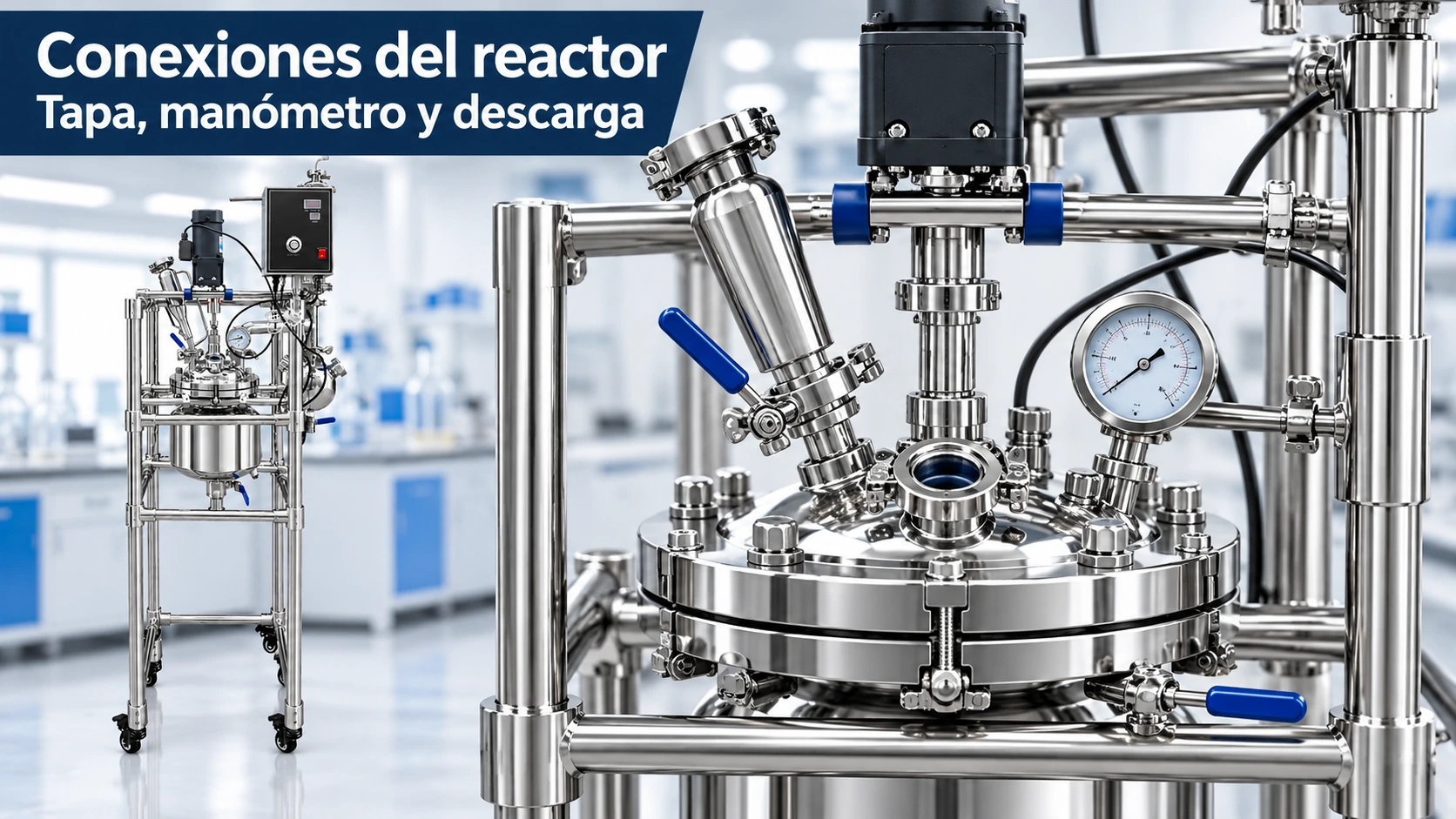

Puertos e interfaces
Detalle de la tapa, el conjunto de agitación y las conexiones funcionales.

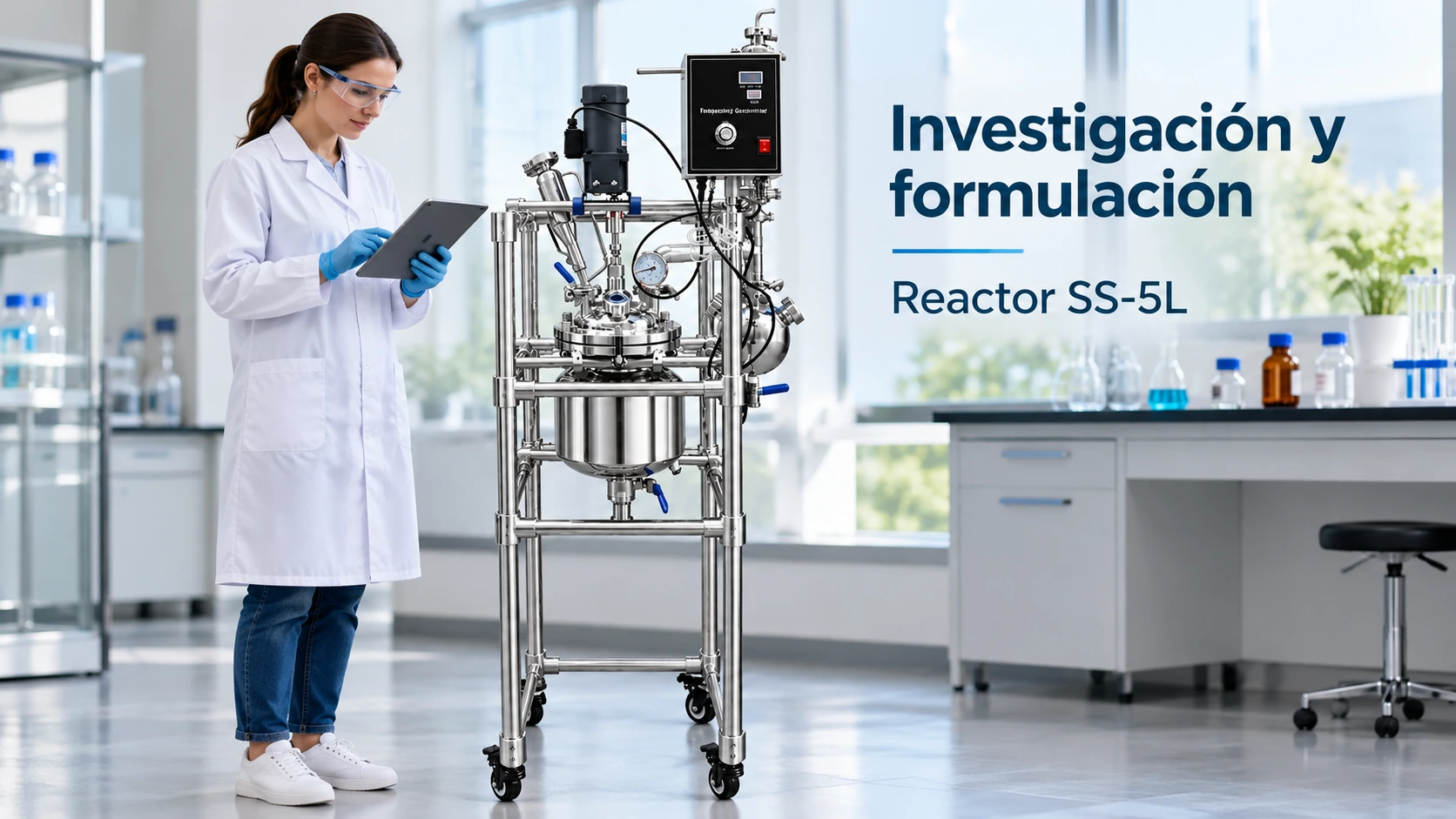

Escenario de uso
Ejemplo visual de integración del equipo en un entorno de trabajo.
Configure el reactor SS-5L según las necesidades de su proceso
Envíenos las condiciones de trabajo, las interfaces necesarias y los requisitos de instalación para revisar la configuración.
