Reactor piloto con agitador para validación técnica y ampliación de escala
El SS-50L está orientado a plantas piloto, departamentos de ingeniería y equipos de investigación que necesitan analizar un proceso en una escala más representativa. Su capacidad permite obtener cantidades suficientes para ensayos de producto, evaluación de calidad, ajuste de parámetros y preparación de la siguiente fase de industrialización.
Especialmente útil para:
- Plantas piloto
- Validación de procesos
- Lotes de demostración
- Estudios de escalado
Funciones del SS-50L para ensayos piloto y desarrollo industrial
La combinación de un recipiente de 50 L, camisa térmica, motor de 400 W, regulación digital y puertos opcionales permite estudiar un proceso químico con condiciones más próximas a una instalación de producción.
Capacidad piloto de 50 litros
El volumen nominal permite preparar lotes destinados a validación, muestras de demostración, pruebas de estabilidad y comprobación de procedimientos antes de ampliar la escala de fabricación.
Camisa térmica de aproximadamente 15 L
La doble pared forma una cámara independiente para hacer circular un medio de calentamiento o refrigeración alrededor del recipiente, sin contacto directo con el producto.
Accionamiento de 400 W
El motor proporciona la potencia especificada para el modelo SS-50L y acciona un agitador de paletas adecuado para tareas de mezcla, dispersión y homogeneización dentro del rango operativo.
Velocidad variable hasta 600 rpm
La regulación por conversión de frecuencia permite modificar las revoluciones durante las etapas de carga, reacción, maduración, acondicionamiento y preparación de la descarga.
Sellado mecánico especializado
El sistema combina componentes de cerámica y acero inoxidable SUS304. El eje de agitación incorpora un sello mecánico de PTFE para mantener la configuración cerrada en las condiciones especificadas.
Configuración multipuerto
El recipiente puede equiparse con ocho puertos opcionales para carga, inspección, agitación, medición de presión y conexión de componentes auxiliares requeridos por la planta piloto.
Sistemas principales del reactor químico encamisado SS-50L
La arquitectura del equipo reúne transferencia térmica indirecta, agitación regulable, sellado mecánico e instrumentación para estructurar pruebas piloto con variables de proceso controladas.

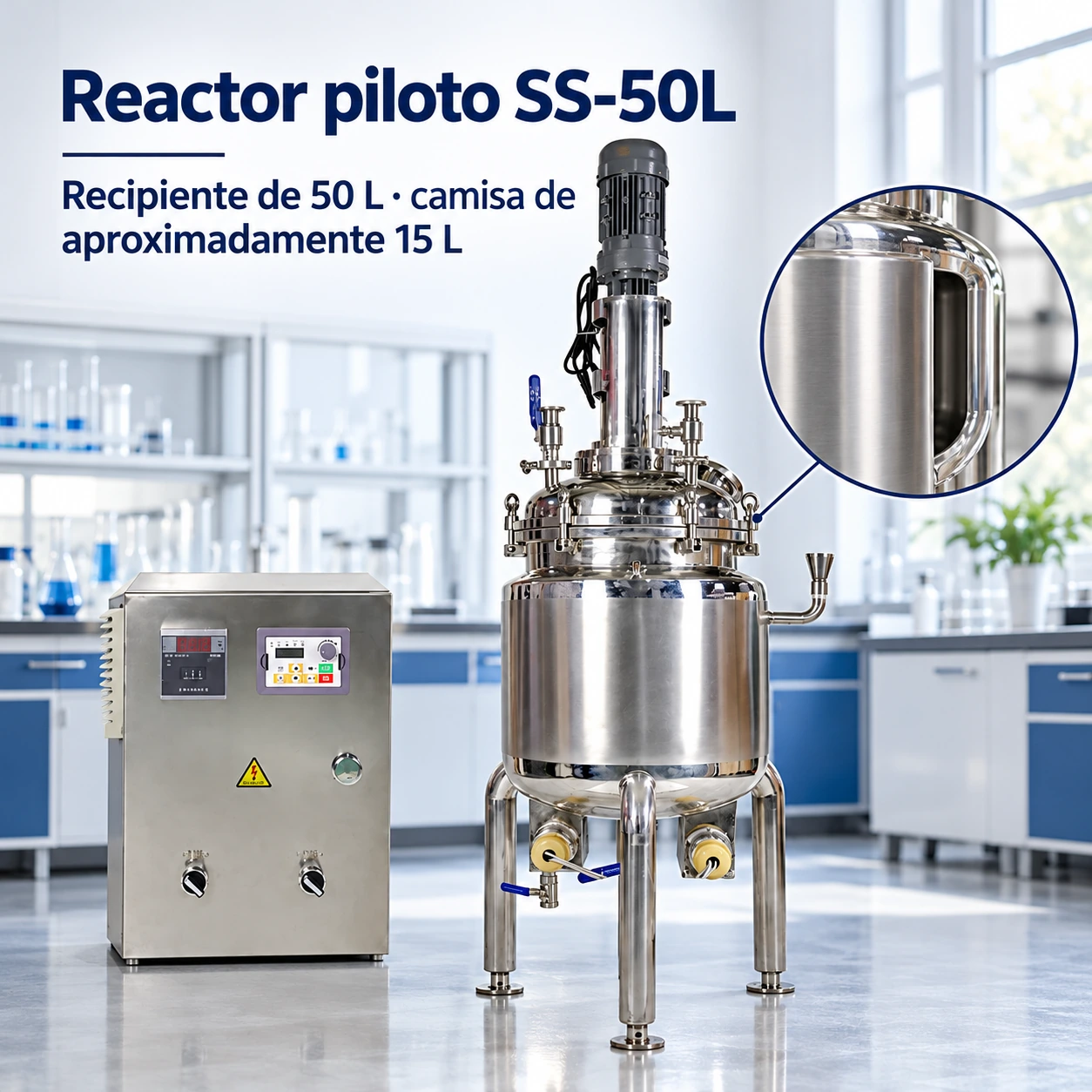

Recipiente de 50 L con camisa de circulación ampliada
El cuerpo de doble pared incorpora una camisa de aproximadamente 15 L. Esta cámara puede conectarse a un sistema de circulación compatible para suministrar calor o retirar energía del proceso. La mayor superficie de intercambio resulta útil al evaluar tiempos de calentamiento, enfriamiento y mantenimiento de temperatura a escala piloto.
- Capacidad nominal del recipiente: 50 L.
- Volumen aproximado de la camisa: 15 L.
- Rango de temperatura indicado: −100 a 299 °C.

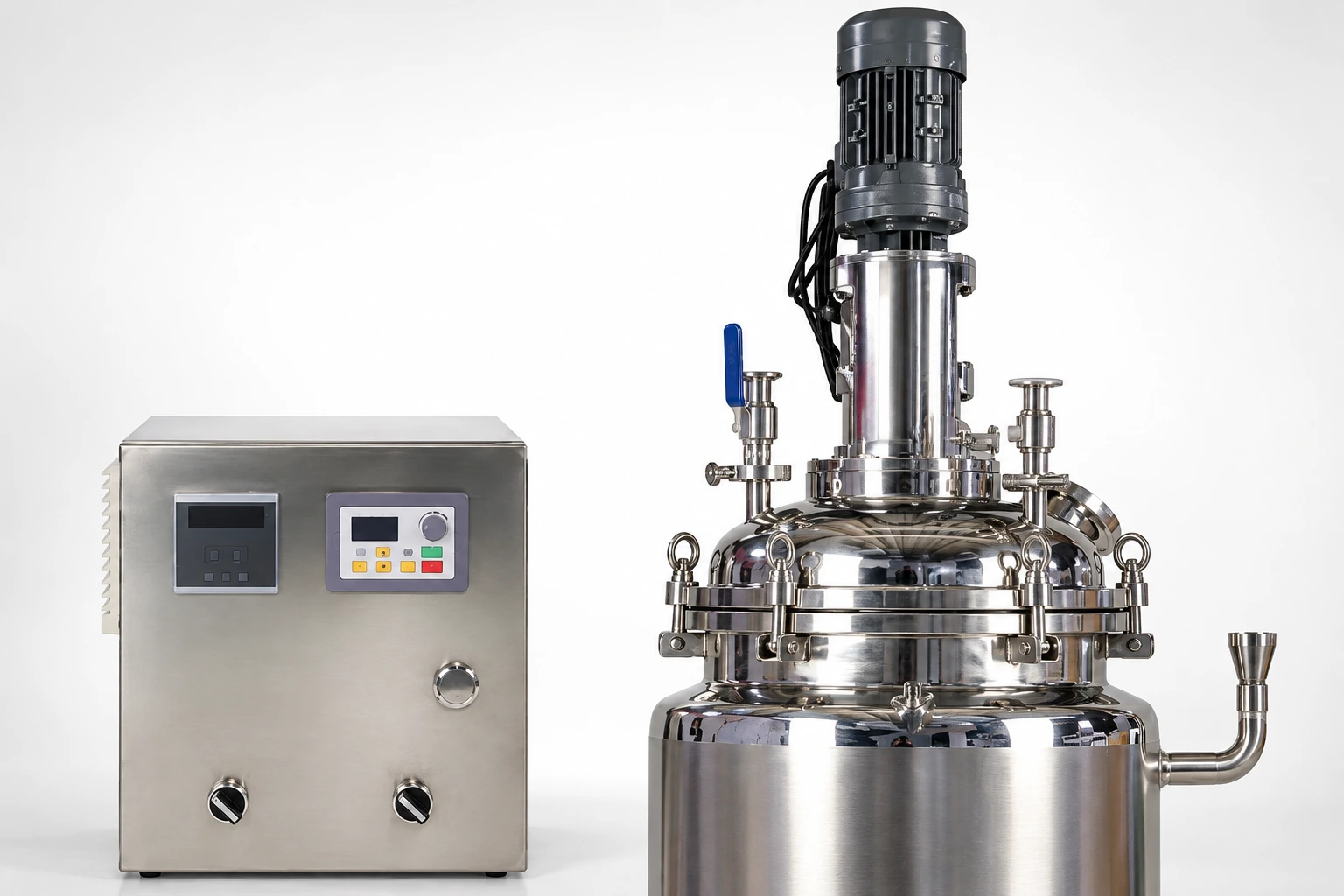

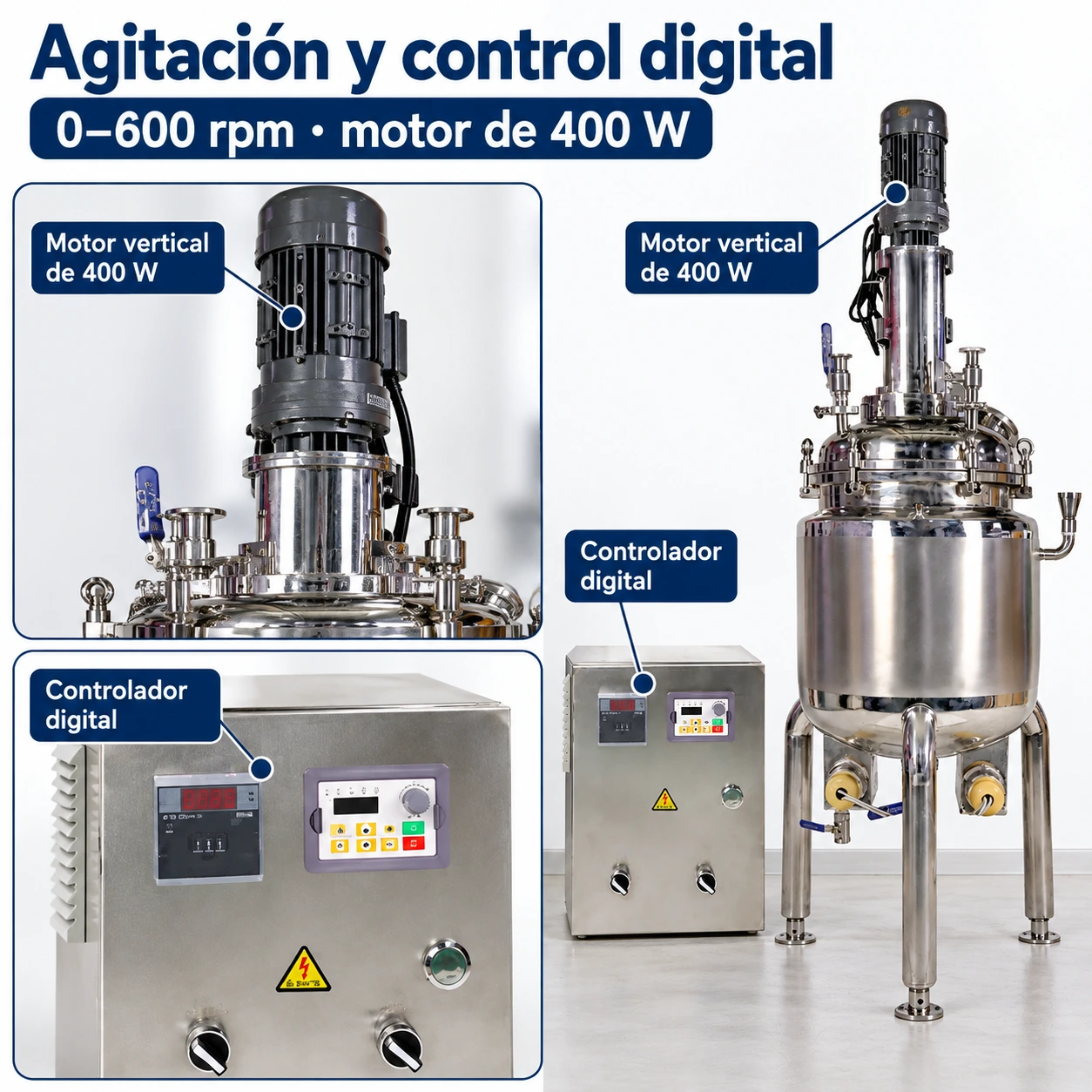

Motor de 400 W y agitador de paletas regulable
El reactor piloto con agitador emplea un accionamiento de 400 W y regulación digital por conversión de frecuencia. El rango de 0 a 600 rpm permite seleccionar distintos regímenes de mezcla y analizar su efecto sobre la homogeneidad, la transferencia térmica y el tiempo total del procedimiento.
- Potencia especificada: 400 W con relación 1/3.
- Velocidad ajustable entre 0 y 600 rpm.
- Regulador de frecuencia con visualización digital.

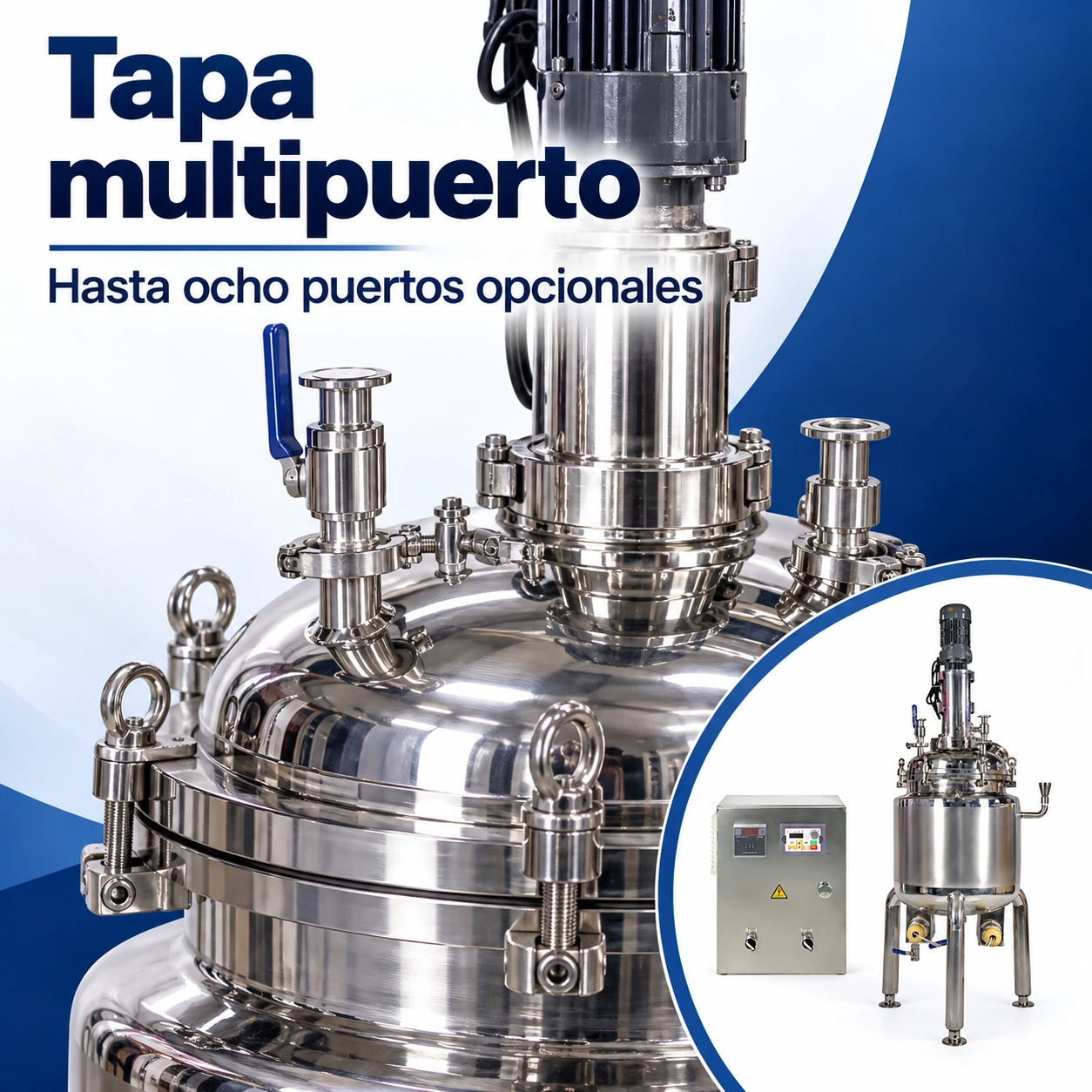

Tapa preparada para la operación de una planta piloto
La abertura de alimentación de 100 mm facilita incorporar materias primas, mientras que el visor de 100 mm permite inspeccionar el interior. Una conexión de abrazadera de 50,5 mm admite el manómetro integrado de presión positiva y negativa. Los puertos restantes pueden destinarse a accesorios del proceso.
- Hasta ocho conexiones opcionales en el cuerpo del reactor.
- Puerto de alimentación y visor de 100 mm.
- Manómetro combinado mediante abrazadera de 50,5 mm.
Parámetros técnicos del reactor SS-50L
Datos del modelo de 50 litros organizados por capacidad, condiciones de operación, accionamiento, construcción, sellado e interfaces.
En teléfonos móviles, la tabla se convierte automáticamente en bloques verticales para facilitar la lectura.
| Parámetro | Especificación |
|---|---|
| Identificación y capacidades | |
| Modelo | SS-50L |
| Volumen del recipiente | 50 L |
| Volumen de la camisa | Aproximadamente 15 L |
| Número de puertos del cuerpo | 8 puertos opcionales |
| Temperatura, presión y mezcla | |
| Rango de temperatura | −100 a 299 °C |
| Presión de trabajo | −0,1 MPa a 0,5 MPa |
| Velocidad de agitación | 0–600 rpm |
| Potencia del agitador | 400 W · Relación 1/3 |
| Tipo de agitador | Tipo paleta |
| Sistema de regulación | Regulación por conversión de frecuencia con visualización digital |
| Construcción y sellado | |
| Material | Acero inoxidable SUS316 / SUS304 |
| Estructura del recipiente | Acero inoxidable de doble pared |
| Forma de sellado | Sello mecánico combinado de cerámica y acero inoxidable SUS304 |
| Sello de agitación | Nuevo sello mecánico de PTFE |
| Puertos e instrumentación | |
| Puerto de alimentación | 100 mm |
| Visor | 100 mm |
| Conexión del manómetro | Abrazadera de 50,5 mm |
| Instrumento de presión | Manómetro integrado de presión positiva y negativa |
| Configuración de la tapa | Hasta ocho puertos opcionales para carga, observación, agitación, medición de presión y conexión de accesorios. La cantidad, el tipo y la disposición deben definirse según el proceso piloto. |
Aplicaciones del reactor de 50 litros en una planta piloto
El SS-50L se adapta a proyectos que requieren lotes experimentales representativos, control de variables y verificación del comportamiento del producto antes de la fabricación a mayor escala.

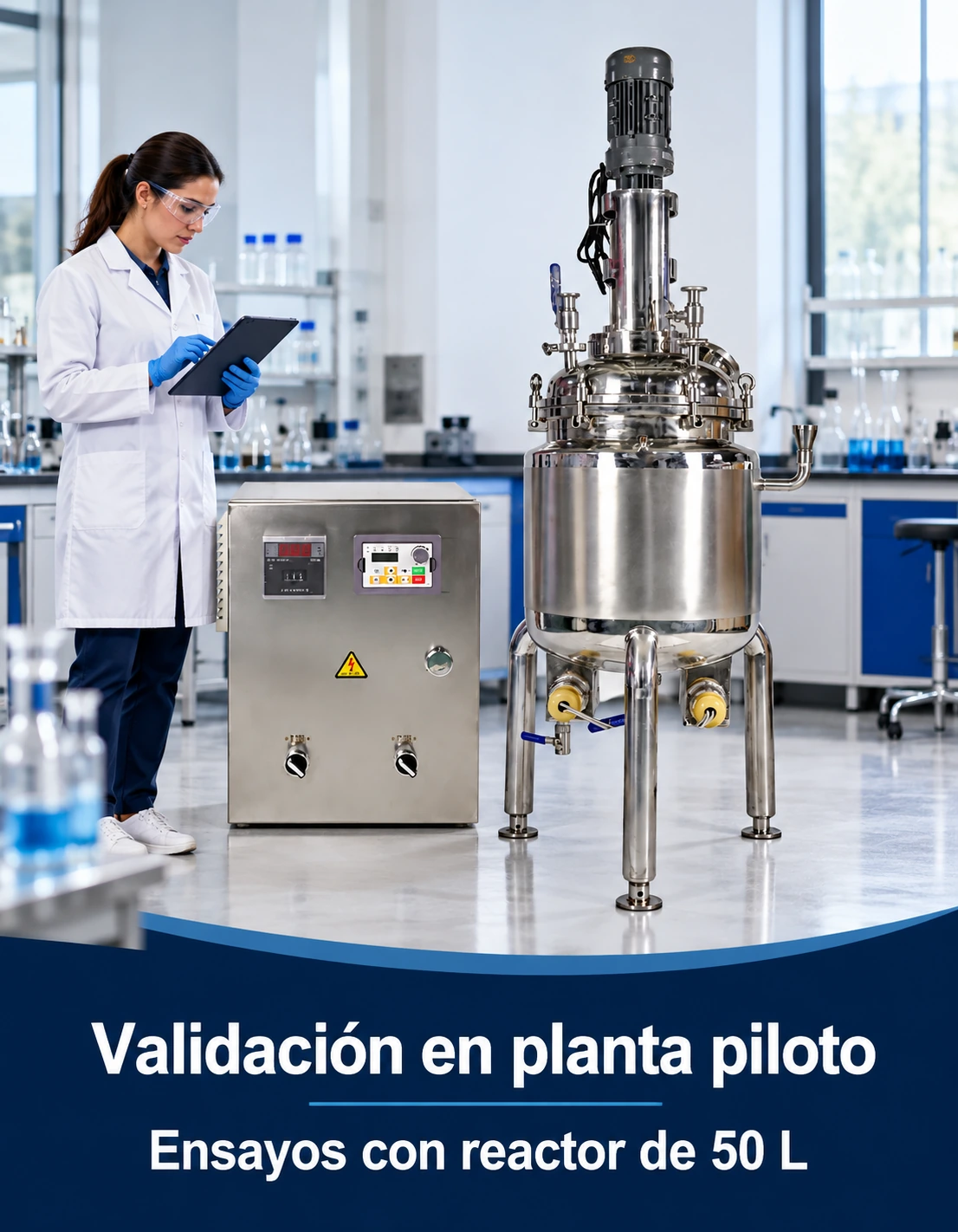

Validación en planta piloto
Permite confirmar secuencias de operación, tiempos de proceso, respuesta térmica y comportamiento de la mezcla a una escala intermedia.

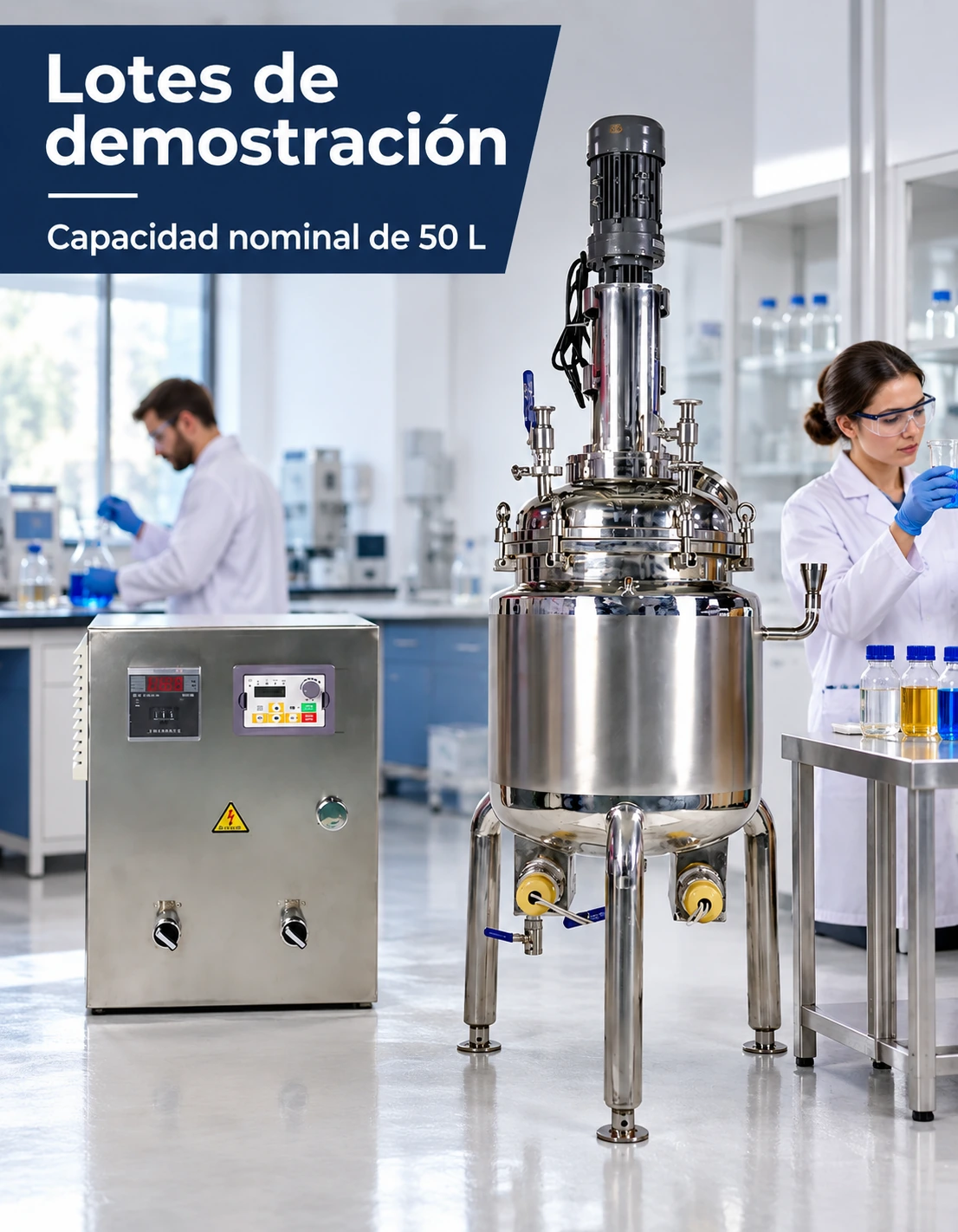

Lotes de demostración
La capacidad de 50 L permite obtener material para evaluación, presentación técnica, pruebas internas o verificación de calidad.

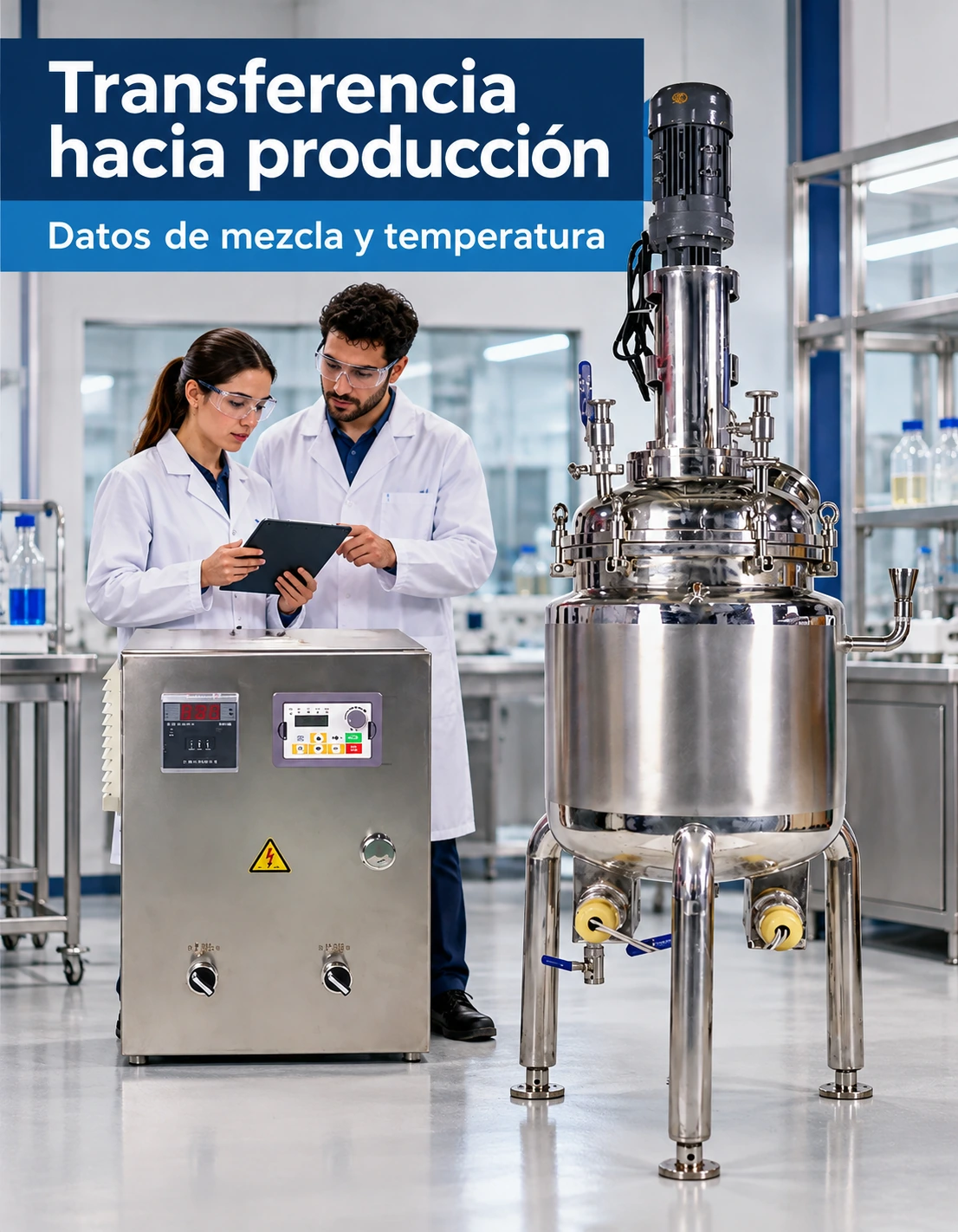

Transferencia hacia producción
Facilita recopilar datos de mezcla y temperatura para preparar la transición hacia reactores de mayor capacidad.
Vistas del reactor piloto, el accionamiento y la tapa multipuerto

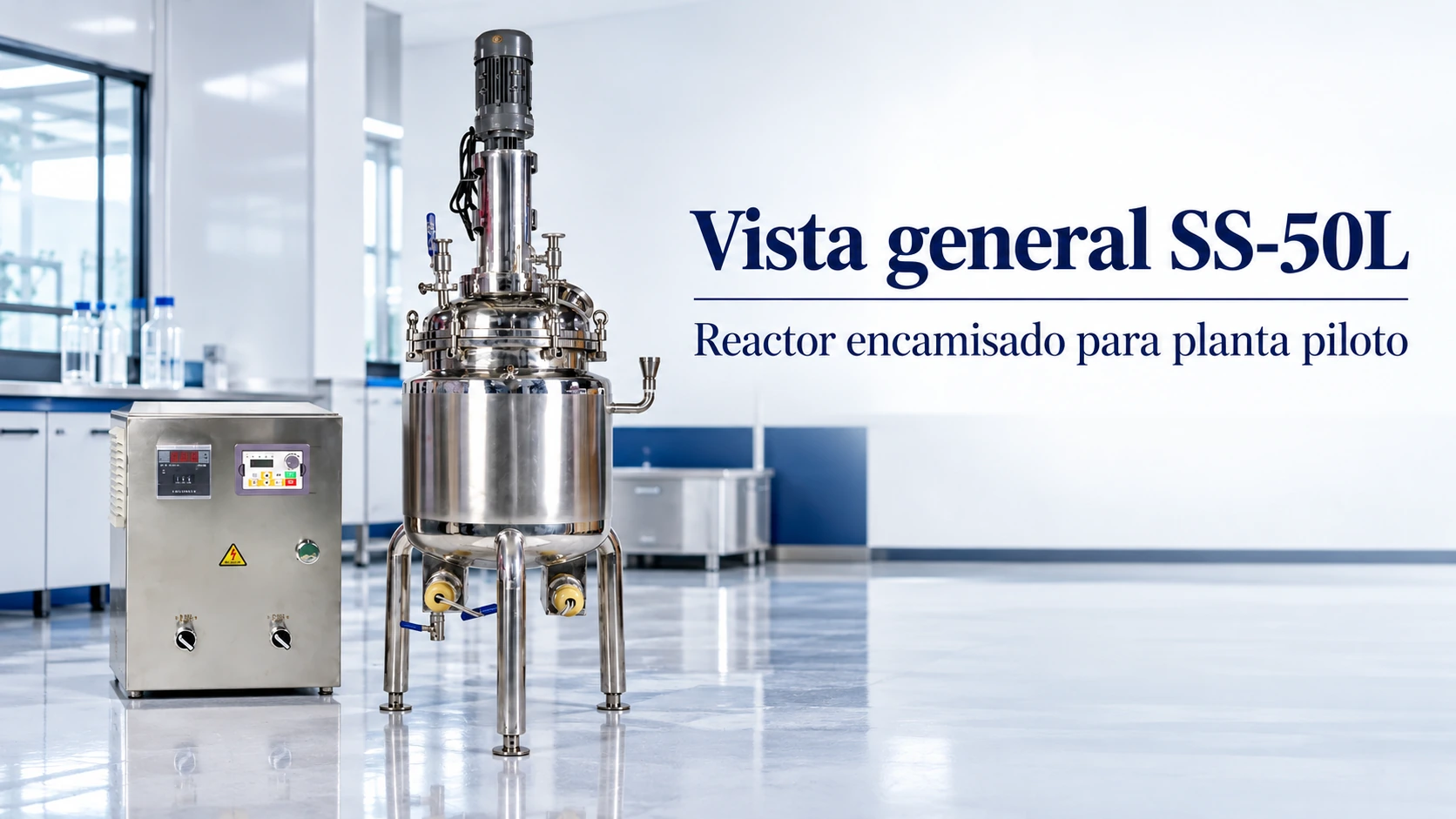

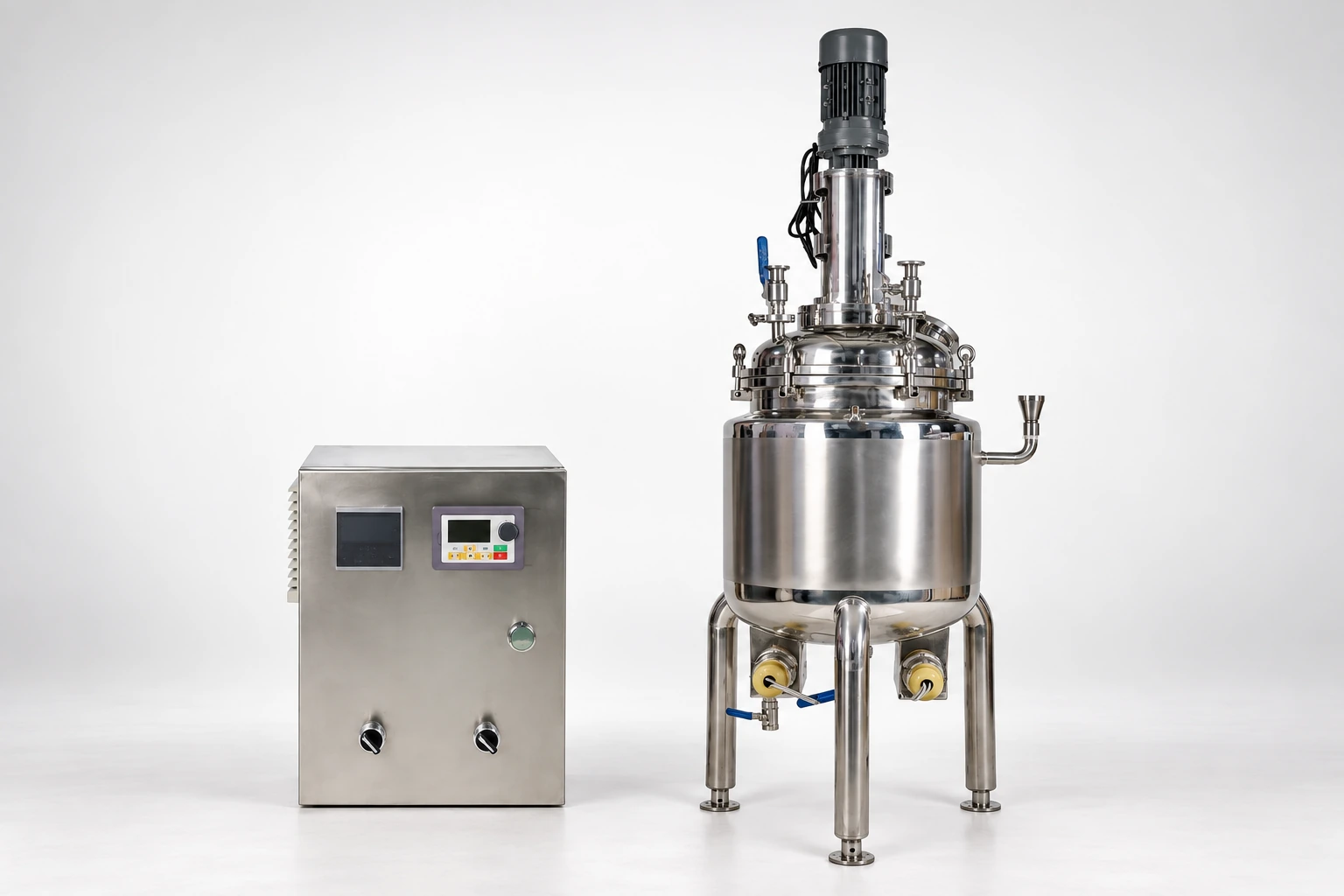

Vista general del SS-50L
Conjunto del recipiente, accionamiento, controles y estructura de soporte.

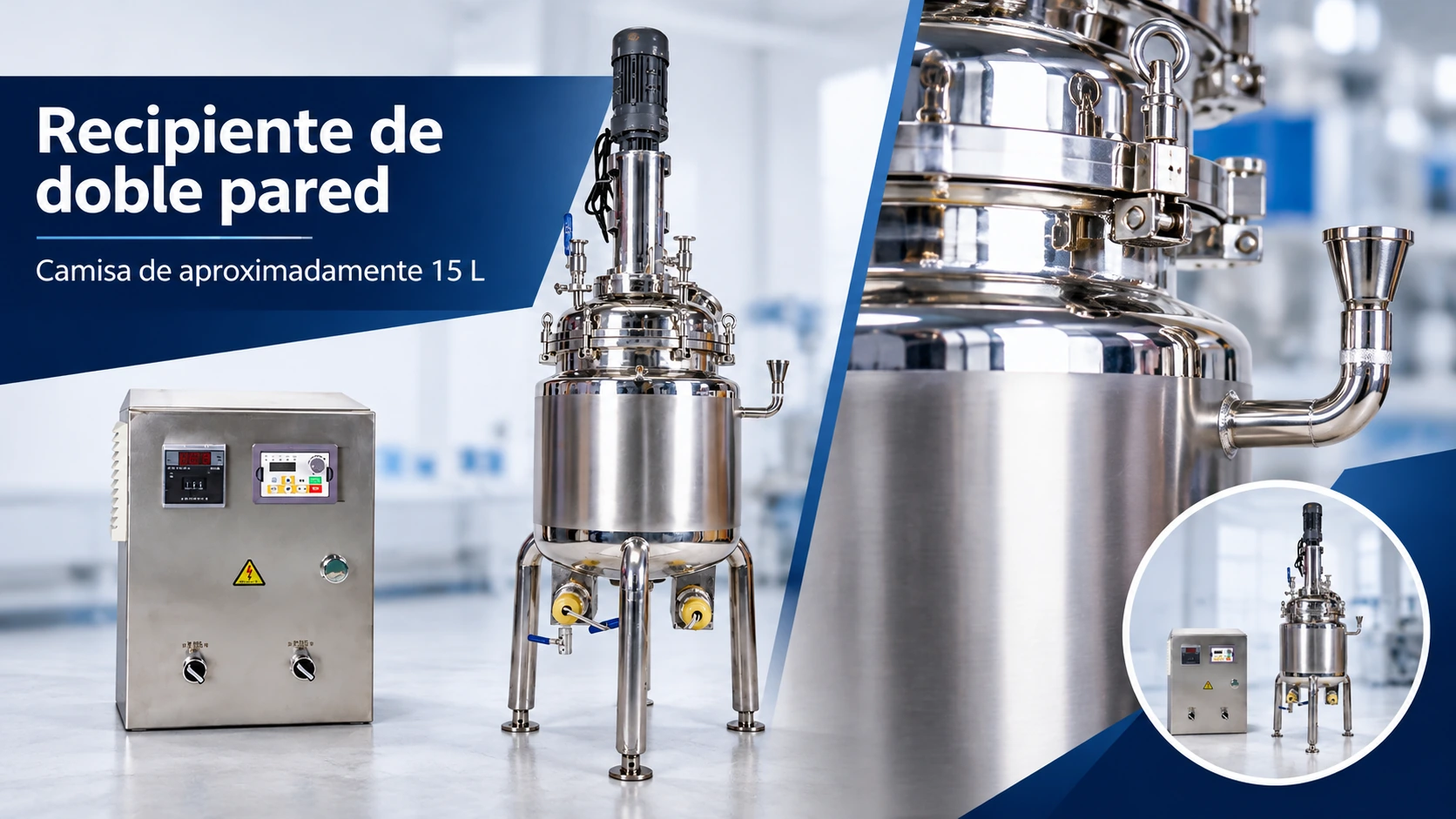

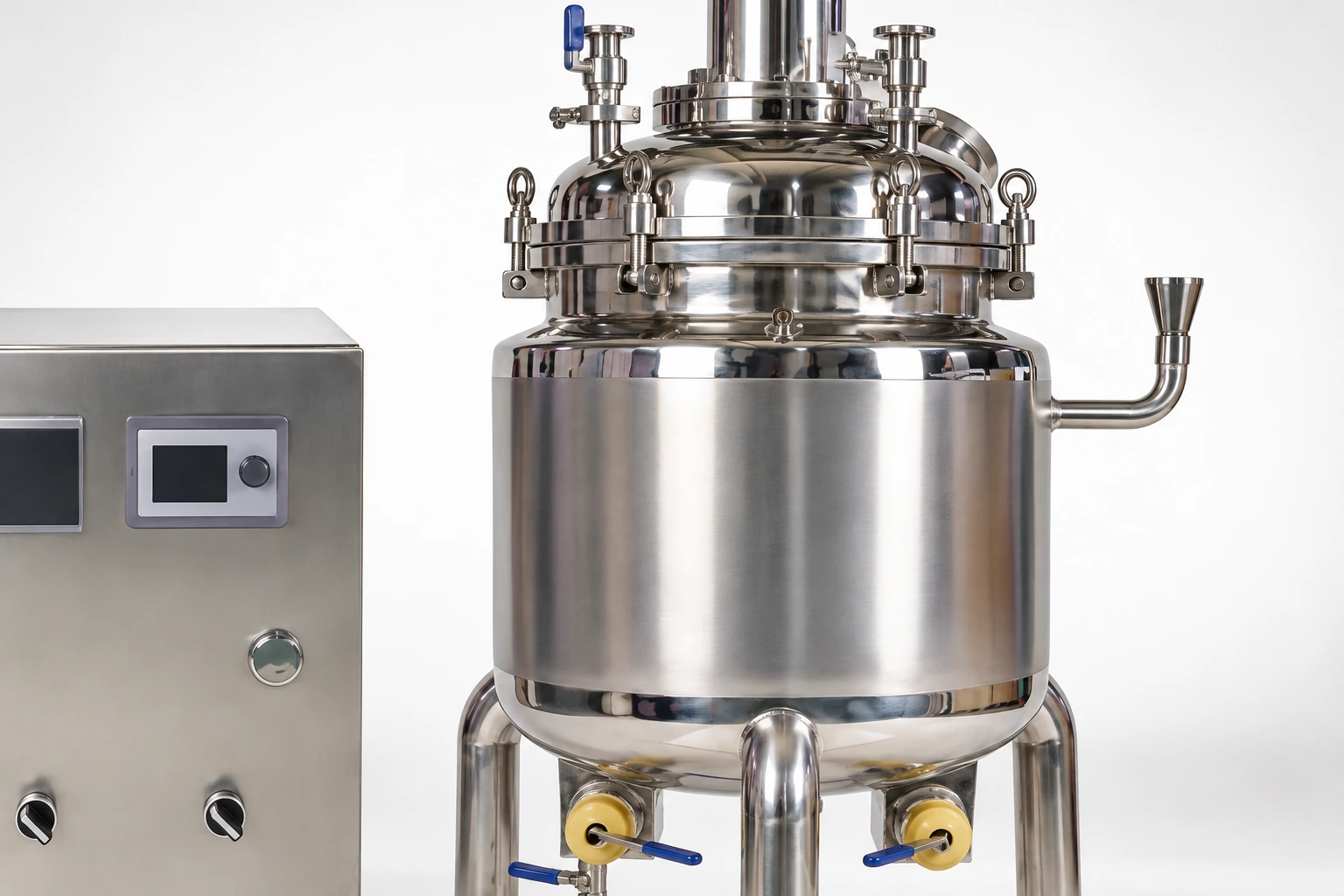

Recipiente de doble pared
Vista de la camisa de aproximadamente 15 L y sus conexiones térmicas.

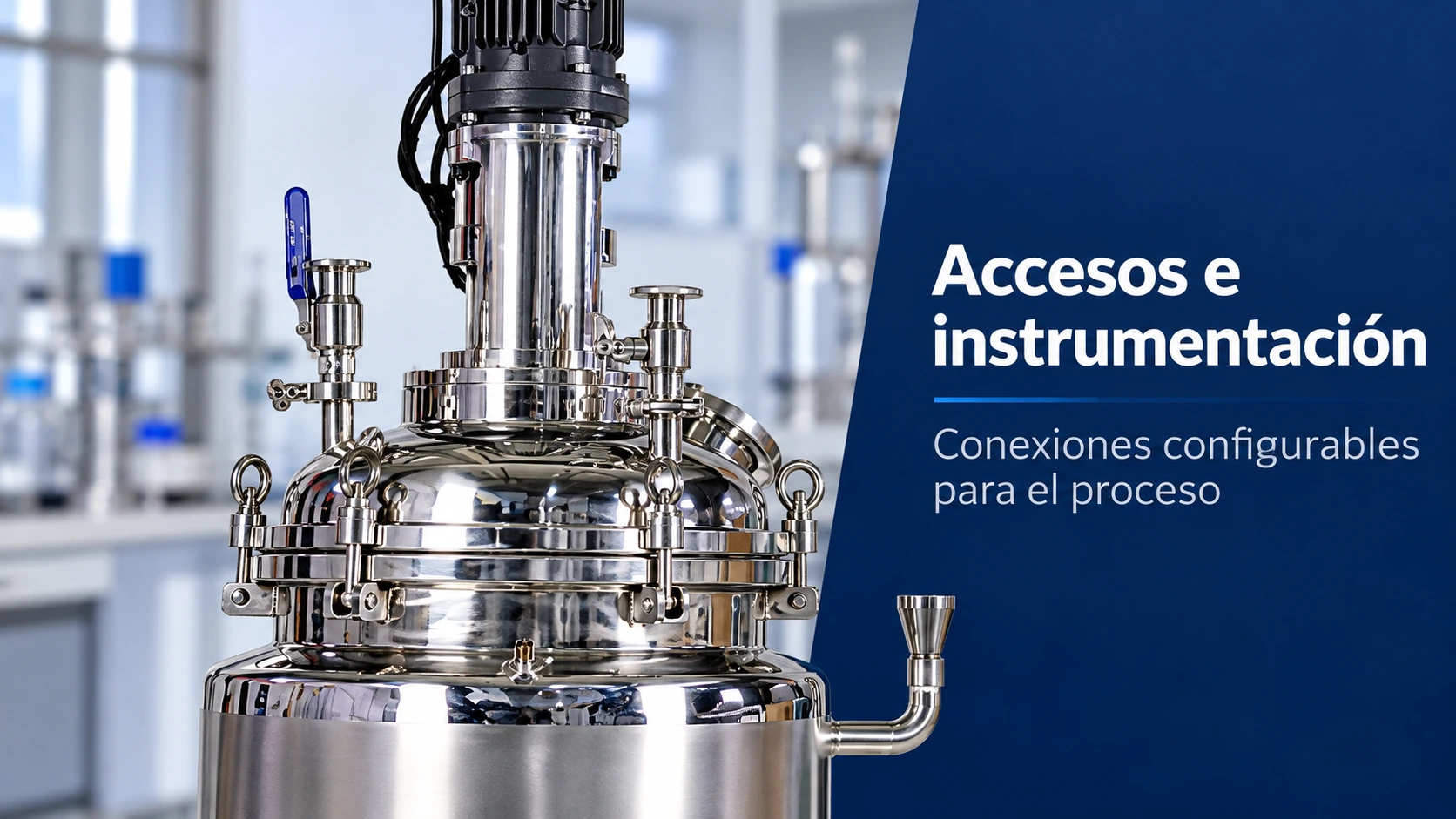

Accesos e instrumentación
Detalle de la alimentación, el visor, el manómetro y las conexiones opcionales.

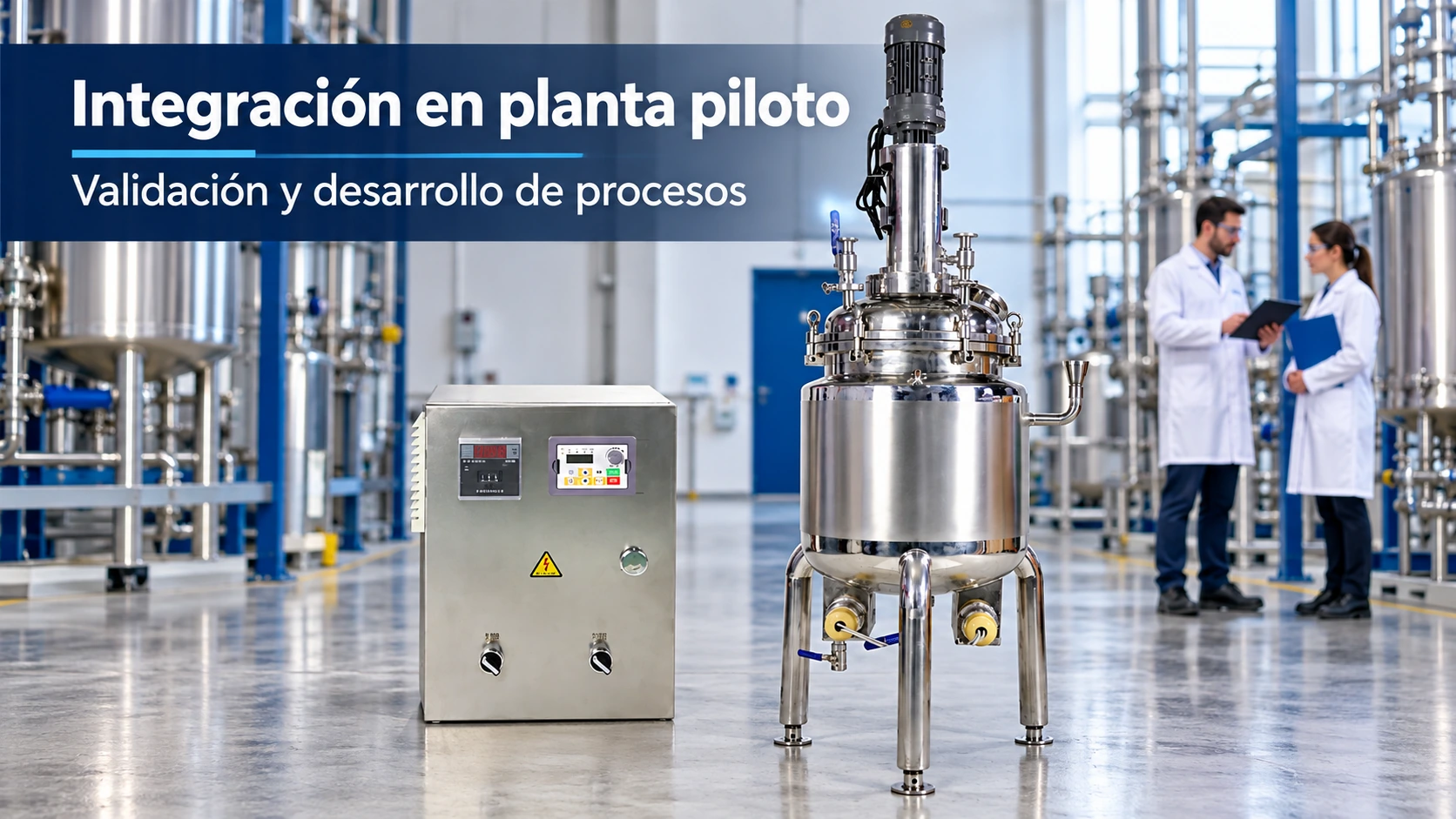

Integración en planta piloto
Ejemplo de conexión con circulación térmica e instrumentos auxiliares.
Configure el SS-50L para su programa de planta piloto
Envíe las condiciones de operación, el volumen útil, el perfil térmico, los requisitos de mezcla y la instrumentación prevista para revisar una configuración adecuada del reactor encamisado.
