Reactor de acero inoxidable con camisa para operaciones químicas controladas
El SS-200L está concebido para mezclar, calentar, enfriar, formular y llevar a cabo procesos químicos en un recipiente metálico robusto. Su capacidad de 200 L favorece el escalado desde pruebas piloto hacia lotes de producción, manteniendo una plataforma compacta con regulación digital.
Adecuado para:
- Producción química
- Plantas piloto e I+D
- Ingeniería de procesos
- Integración de líneas
Capacidad industrial, control térmico y configuración flexible
El reactor industrial de acero inoxidable SS-200L reúne los elementos necesarios para organizar procesos por lotes con mezcla, intercambio térmico, vacío o presión moderada.
Construcción SUS316/SUS304
La selección de acero inoxidable permite configurar las superficies y elementos estructurales de acuerdo con los requisitos del medio químico y de la instalación.
Camisa de gran capacidad
La camisa de aproximadamente 70 L proporciona un circuito para calentamiento o enfriamiento indirecto mediante una unidad externa compatible.
Agitación de 0–600 rpm
El variador de frecuencia con indicación digital permite ajustar la velocidad del agitador tipo paleta a distintas etapas del proceso.
Amplio rango térmico
La referencia de temperatura de −100 a 299 °C permite plantear operaciones de calentamiento y refrigeración con fluidos y equipos auxiliares apropiados.
Sellado mecánico
La combinación de sellado mecánico con componentes cerámicos y PTFE está orientada a conservar la estanqueidad del eje durante la agitación.
Ocho puertos opcionales
El cuerpo puede configurarse con hasta ocho puertos para instrumentación, alimentación, observación y conexiones de servicio según el proyecto.
Detalles del reactor SS-200L para procesos químicos
Cada subsistema contribuye al control de mezcla, temperatura, presión y transferencia de producto.

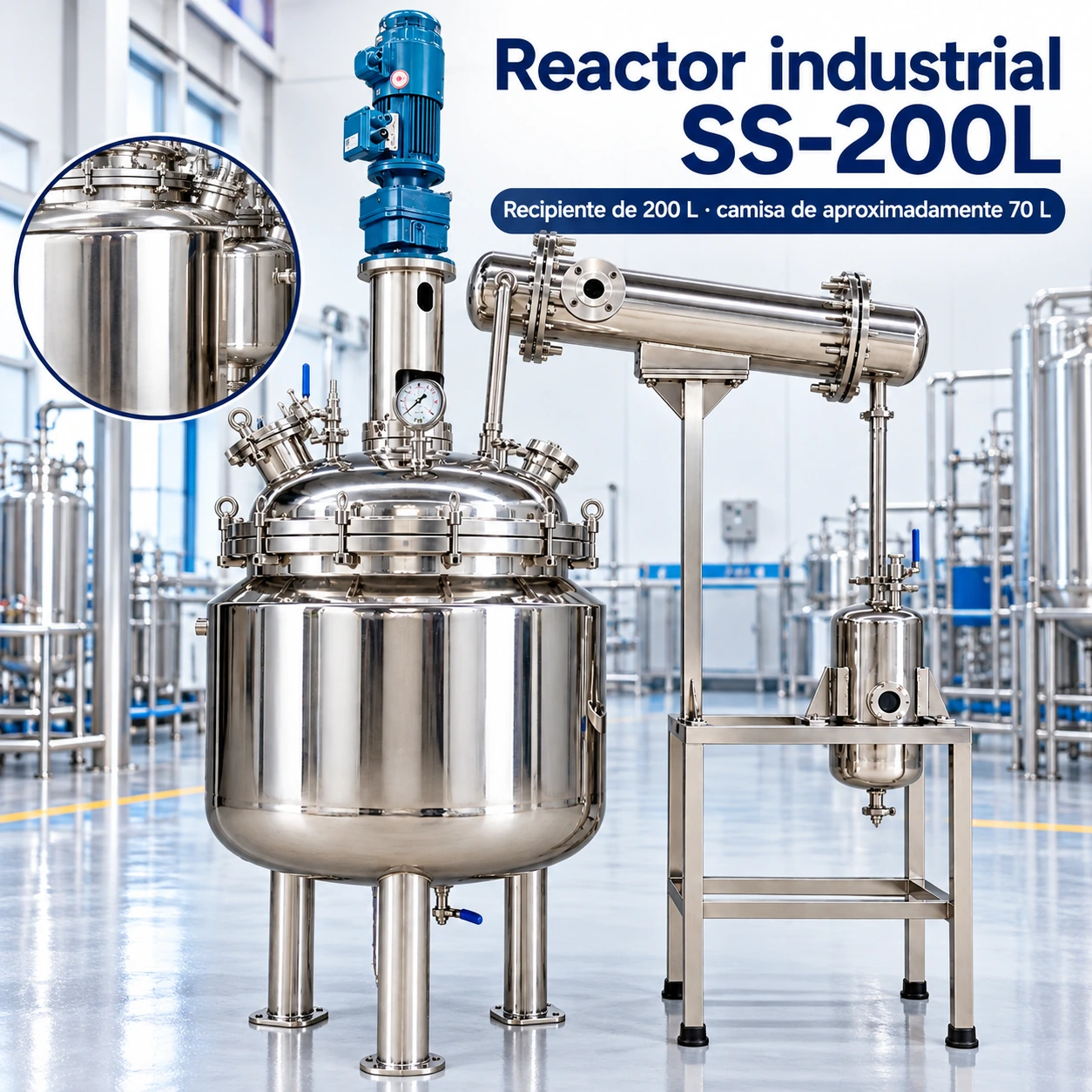

Cuerpo de doble pared con camisa de ≈70 L
La estructura de doble pared crea un espacio de circulación alrededor del recipiente. Con una unidad termorreguladora adecuada, el fluido de servicio transfiere calor hacia el lote o retira calor del proceso sin contacto directo con el producto.
- Volumen nominal del recipiente: 200 L.
- Volumen aproximado de la camisa: 70 L.
- Rango térmico de referencia: −100 a 299 °C.

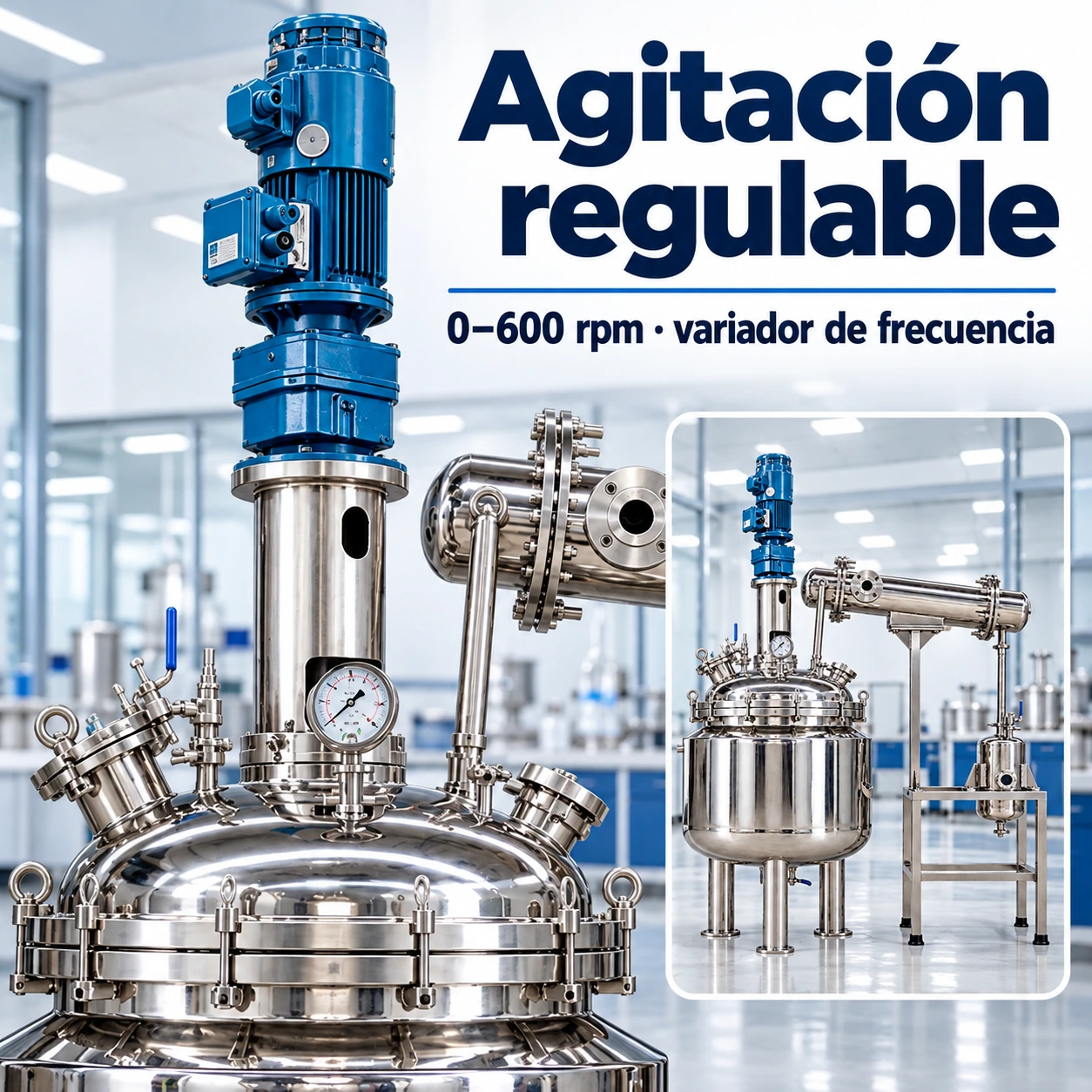

Variador de frecuencia con visualización digital
La regulación continua de 0 a 600 rpm permite seleccionar una condición de mezcla apropiada para carga, disolución, reacción, mantenimiento y descarga. El sistema de visualización facilita comprobar el ajuste durante la operación.
- Agitador tipo paleta.
- Regulación digital por frecuencia.
- Sello mecánico de PTFE en el conjunto de agitación.

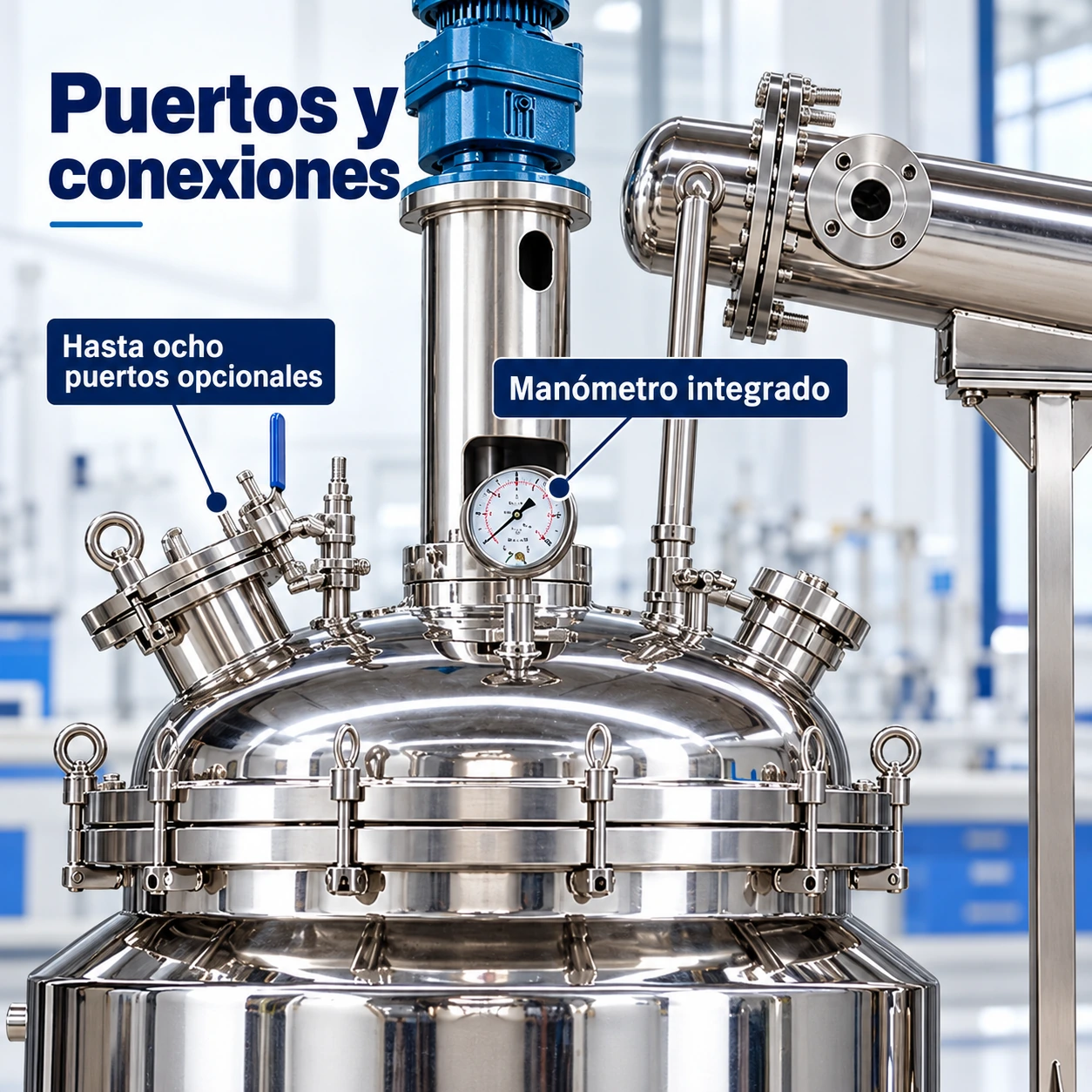

Puertos para alimentación, inspección e instrumentación
La configuración multipuerto permite integrar las funciones requeridas por el proceso. Puede contemplar una alimentación de especificación nominal 100, mirilla, manómetro mediante abrazadera de 50,5 y medidor de presión integrado.
- Hasta ocho puertos opcionales.
- Alimentación, vacío, presión y sensores según configuración.
- Disposición final definida antes de fabricación.
Parámetros técnicos del reactor SS-200L
Ficha del modelo de 200 L organizada para consulta clara en escritorio, tableta y móvil.
Los parámetros se muestran en bloques para facilitar la lectura móvil.
| Parámetro | Especificación |
|---|---|
| Capacidad y construcción | |
| Modelo | SS-200L |
| Volumen del reactor | 200 L |
| Volumen de la camisa | ≈70 L |
| Material | SUS316 / SUS304 |
| Estructura del cuerpo | Acero inoxidable de doble pared |
| Número de puertos | 8 puertos opcionales |
| Rendimiento y control | |
| Rango de temperatura | −100 a 299 °C |
| Presión de trabajo | −0,1 a 0,5 MPa |
| Velocidad de agitación | 0–600 rpm |
| Regulación | Variador de frecuencia con visualización digital |
| Tipo de agitador | Paleta |
| Sellado e interfaces | |
| Forma de sellado | Sello mecánico combinado SUS304 / cerámica |
| Sello de agitación | Nuevo sello mecánico de PTFE |
| Puerto de alimentación | Especificación nominal 100 |
| Conexión del manómetro | Abrazadera de 50,5 / manómetro integrado |
| Mirilla | Disponible según configuración de puertos |
| Potencia del accionamiento | Debe confirmarse según la configuración del motor y el suministro eléctrico |
Procesos industriales adecuados para un reactor de 200 litros
La capacidad, la camisa y la agitación regulable permiten adaptar el SS-200L a distintas operaciones por lotes, previa evaluación de compatibilidad.

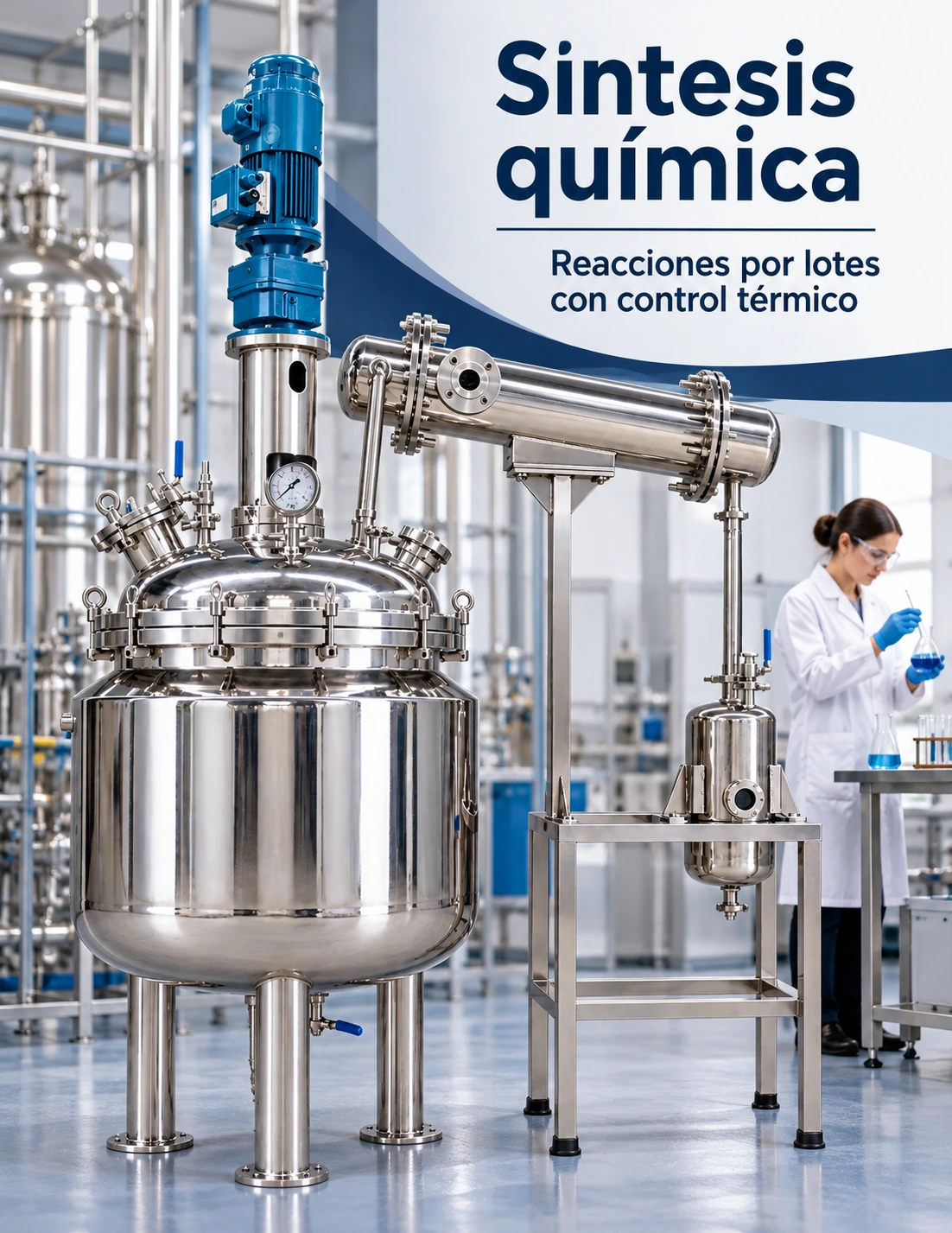

Síntesis química
Procesos por lotes con mezcla, control térmico, adición de reactivos y seguimiento de variables.

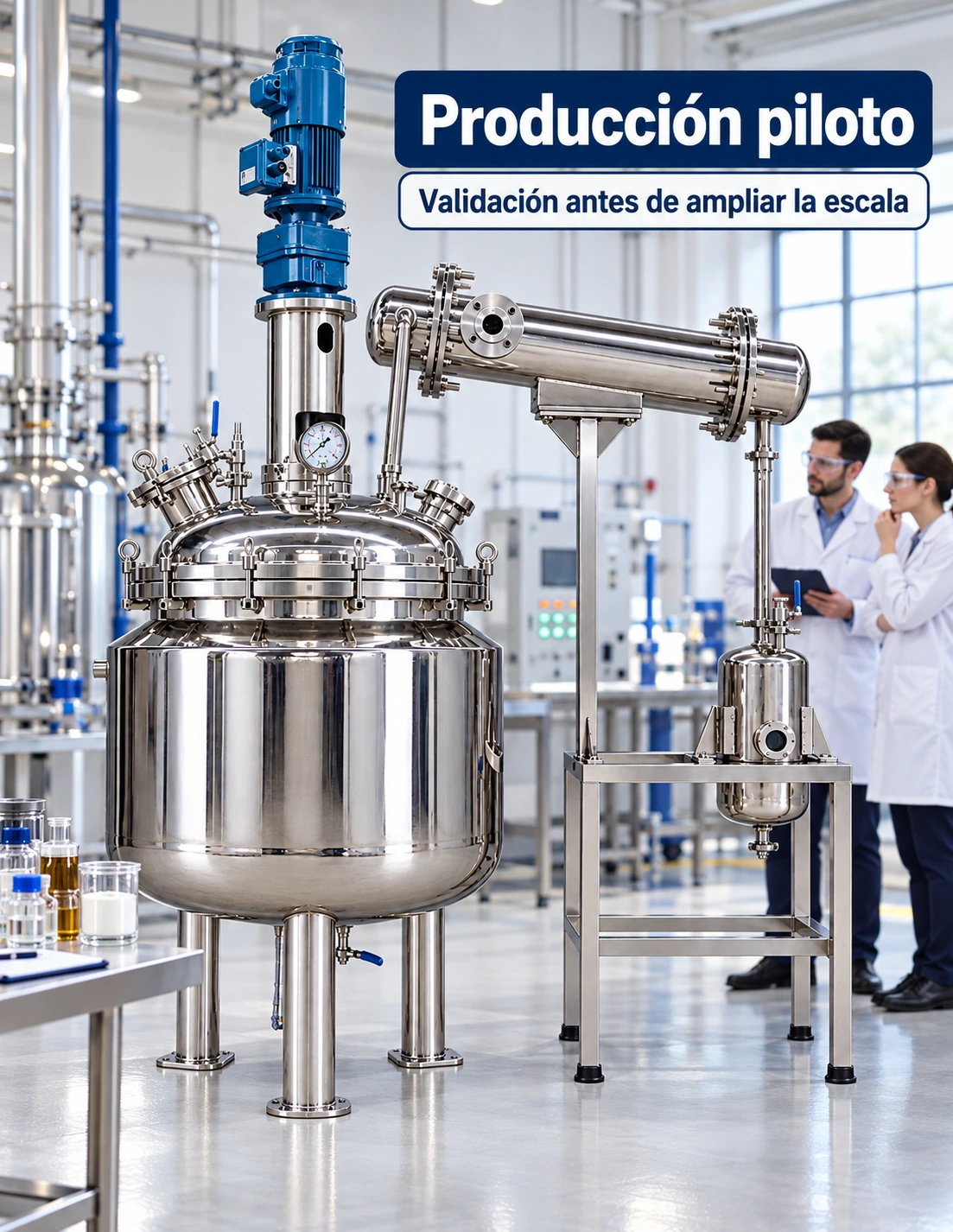

Producción piloto
Escalado de formulaciones y validación de parámetros antes de transferirlos a equipos de mayor capacidad.

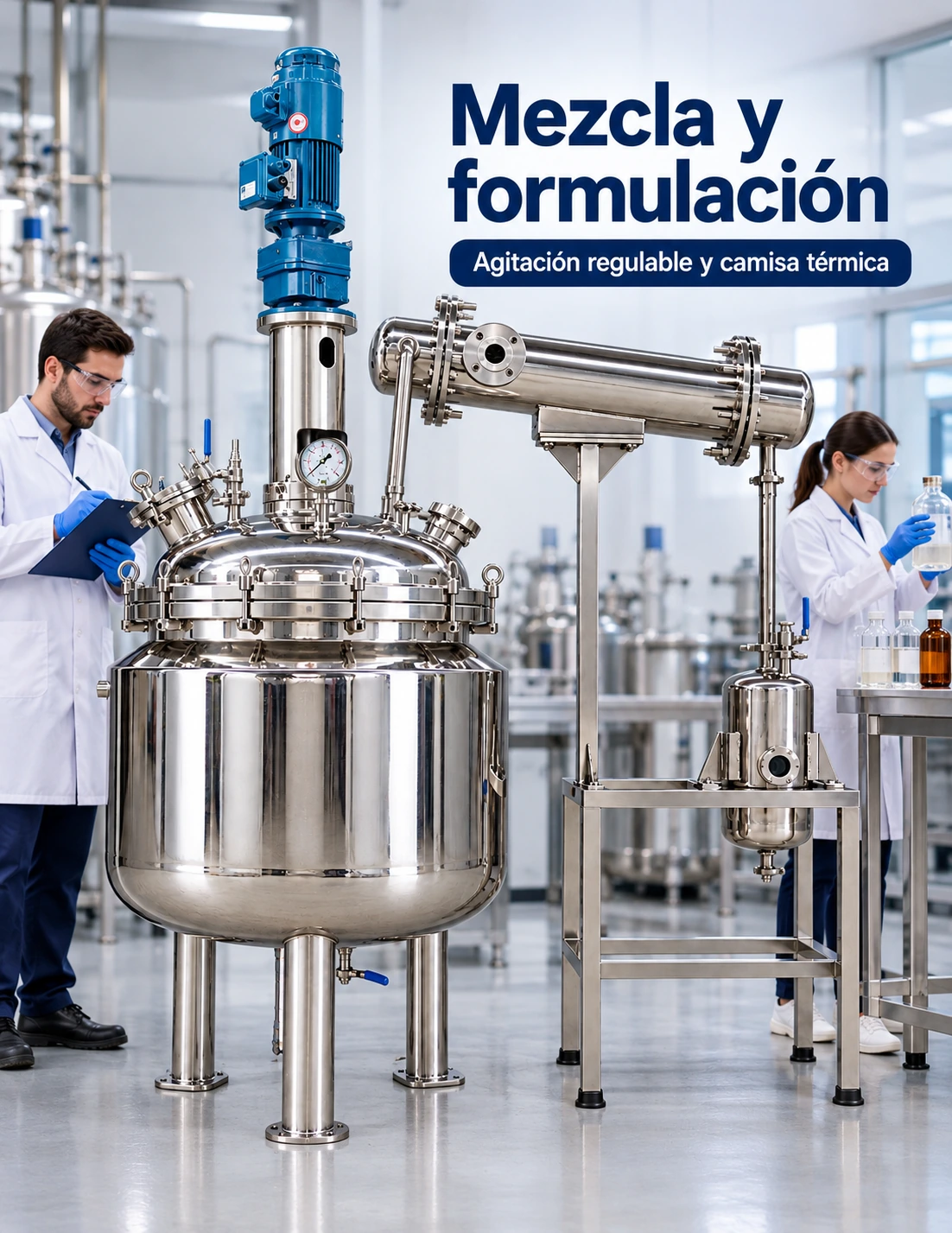

Mezcla y formulación
Preparación de soluciones, dispersiones y lotes líquidos con agitación tipo paleta y acondicionamiento térmico.
Vistas del reactor, la camisa y sus conexiones

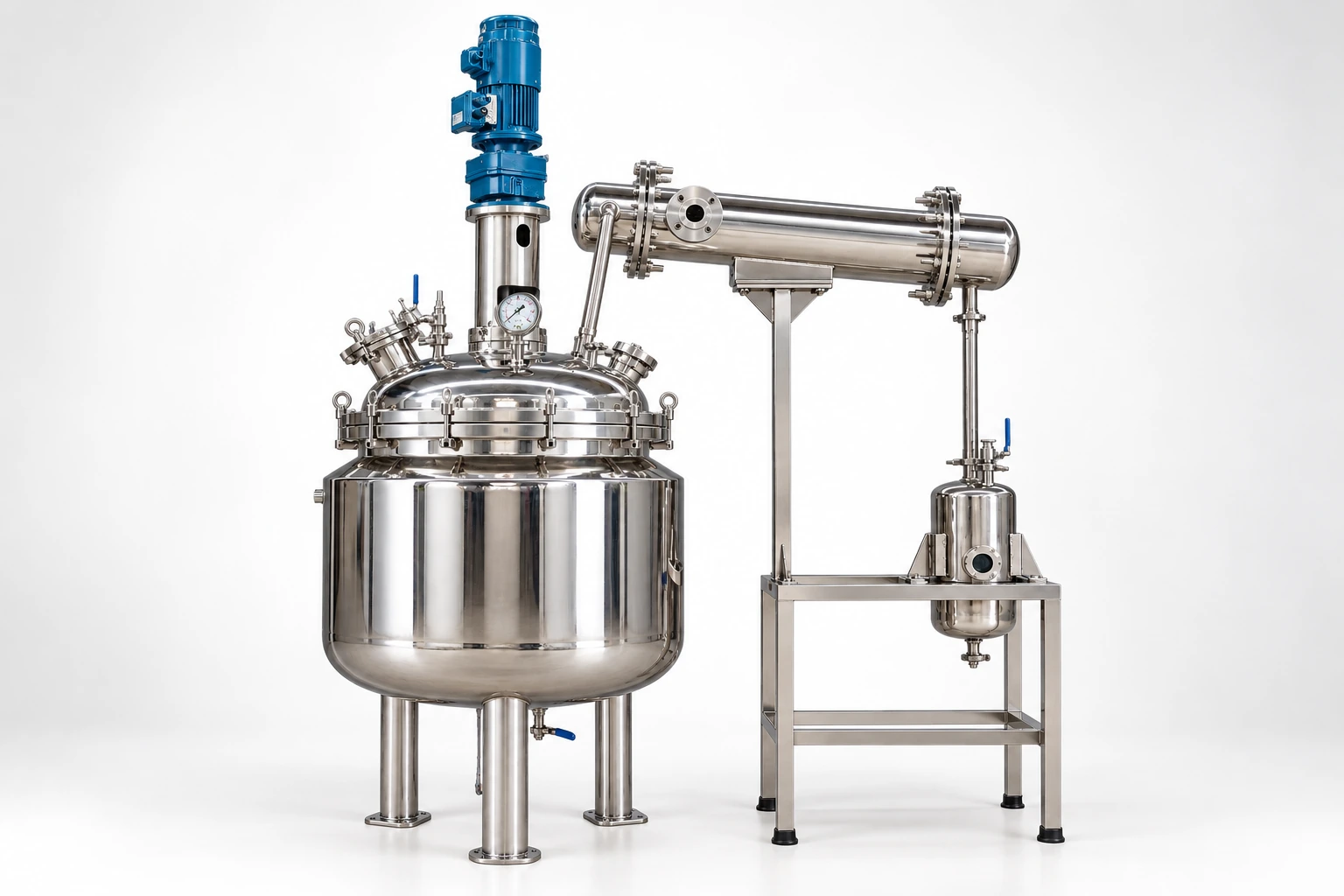

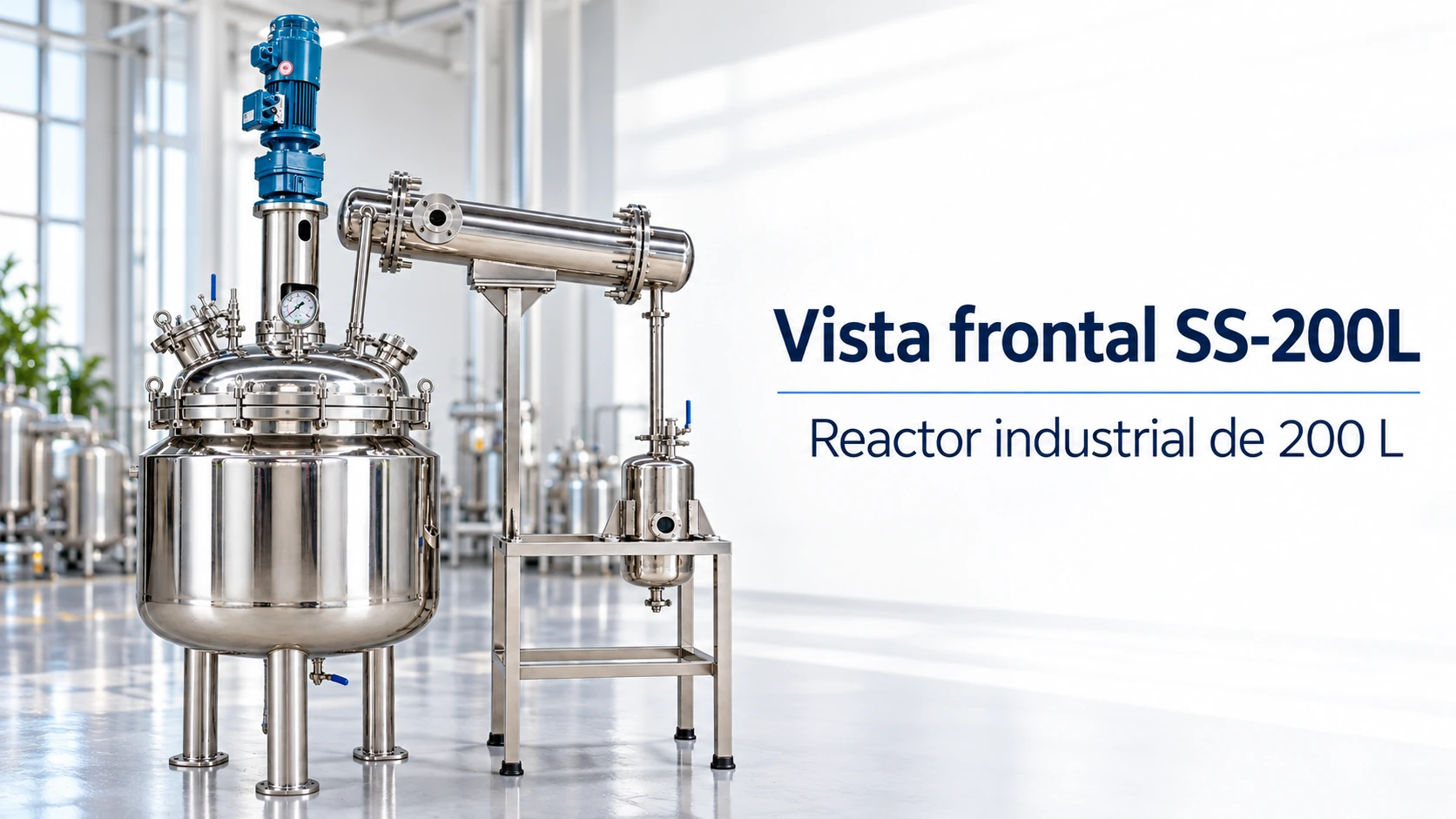

Vista frontal
Conjunto completo del reactor industrial de 200 L.

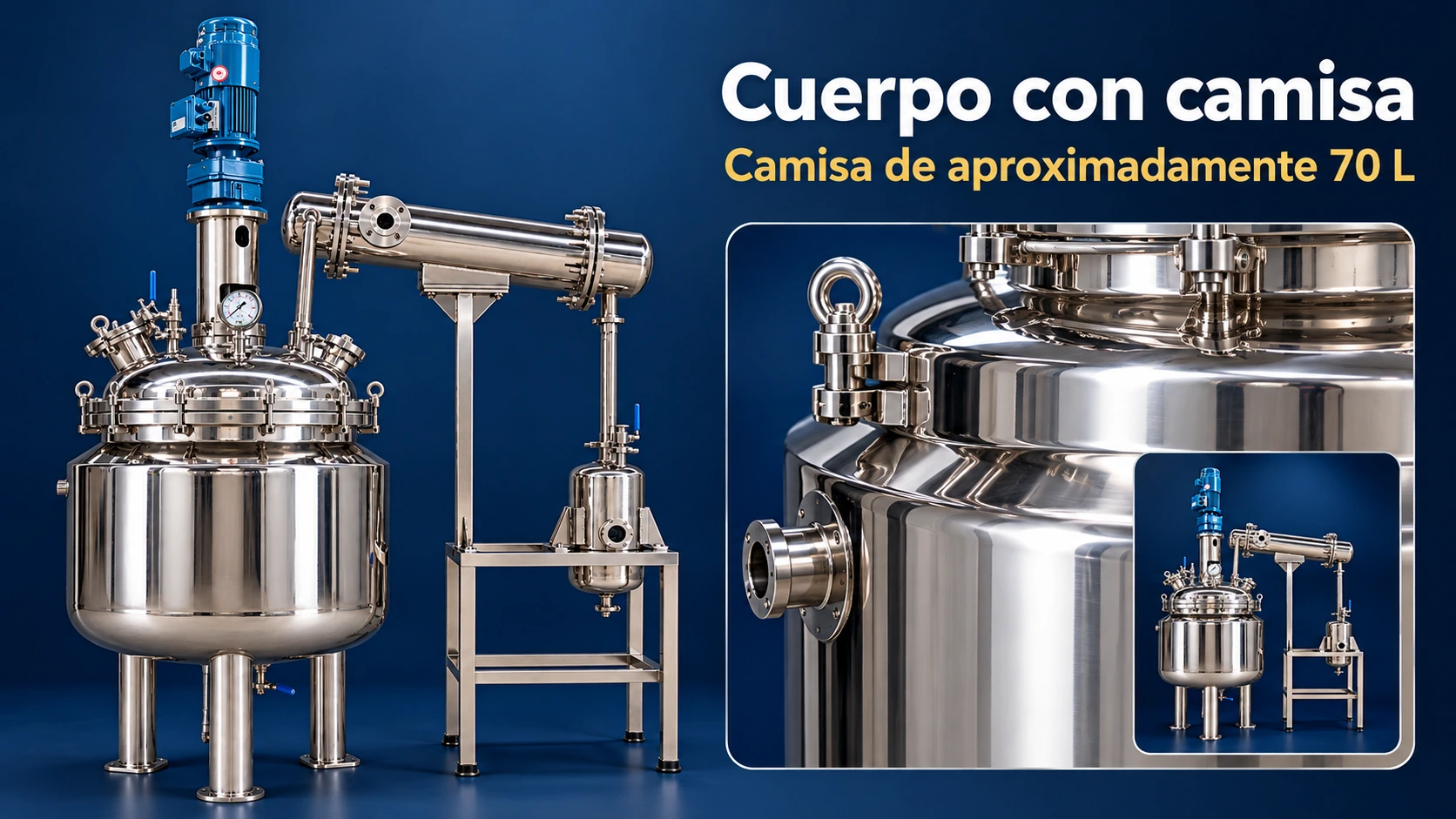

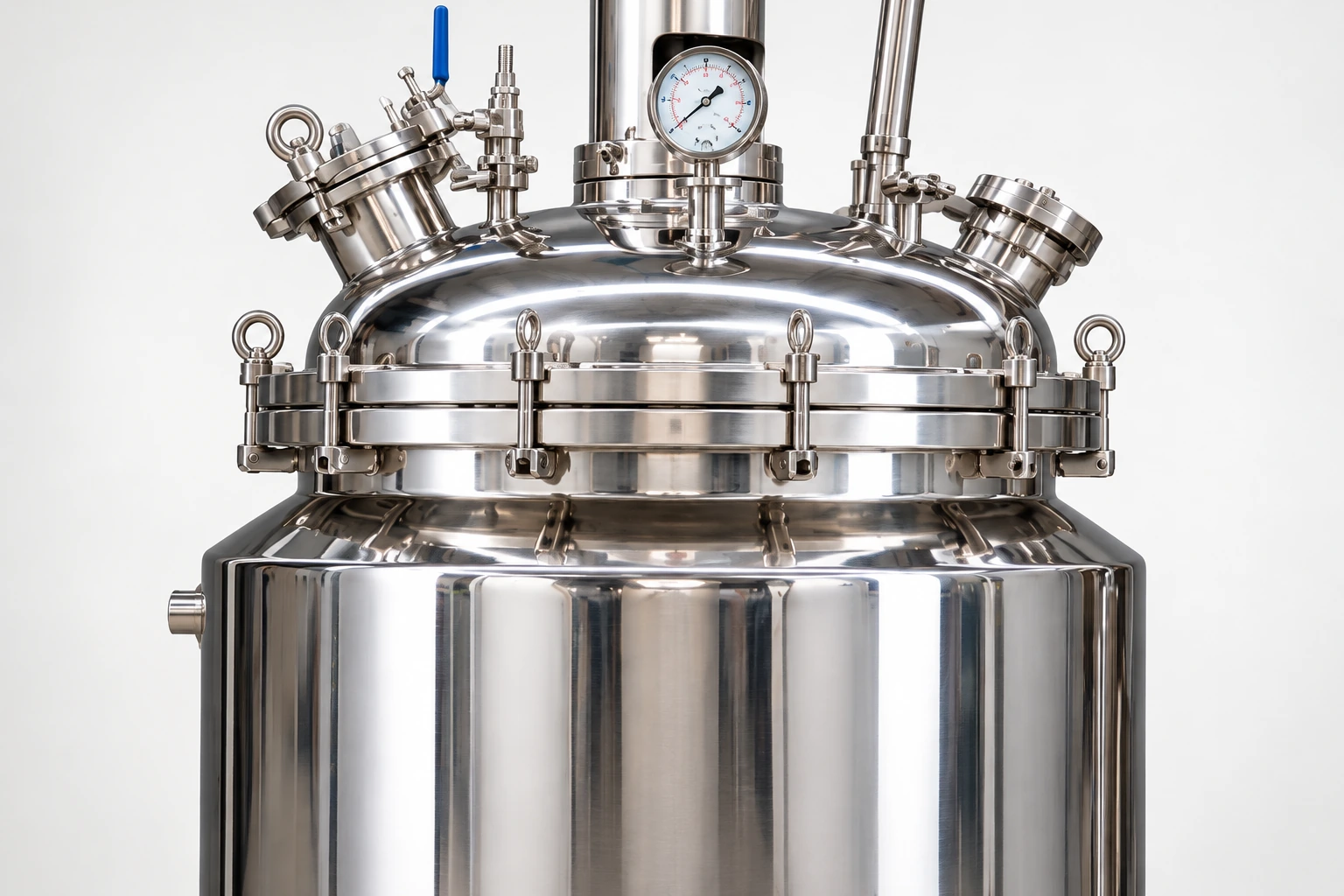

Cuerpo con camisa
Estructura de doble pared para circulación térmica.

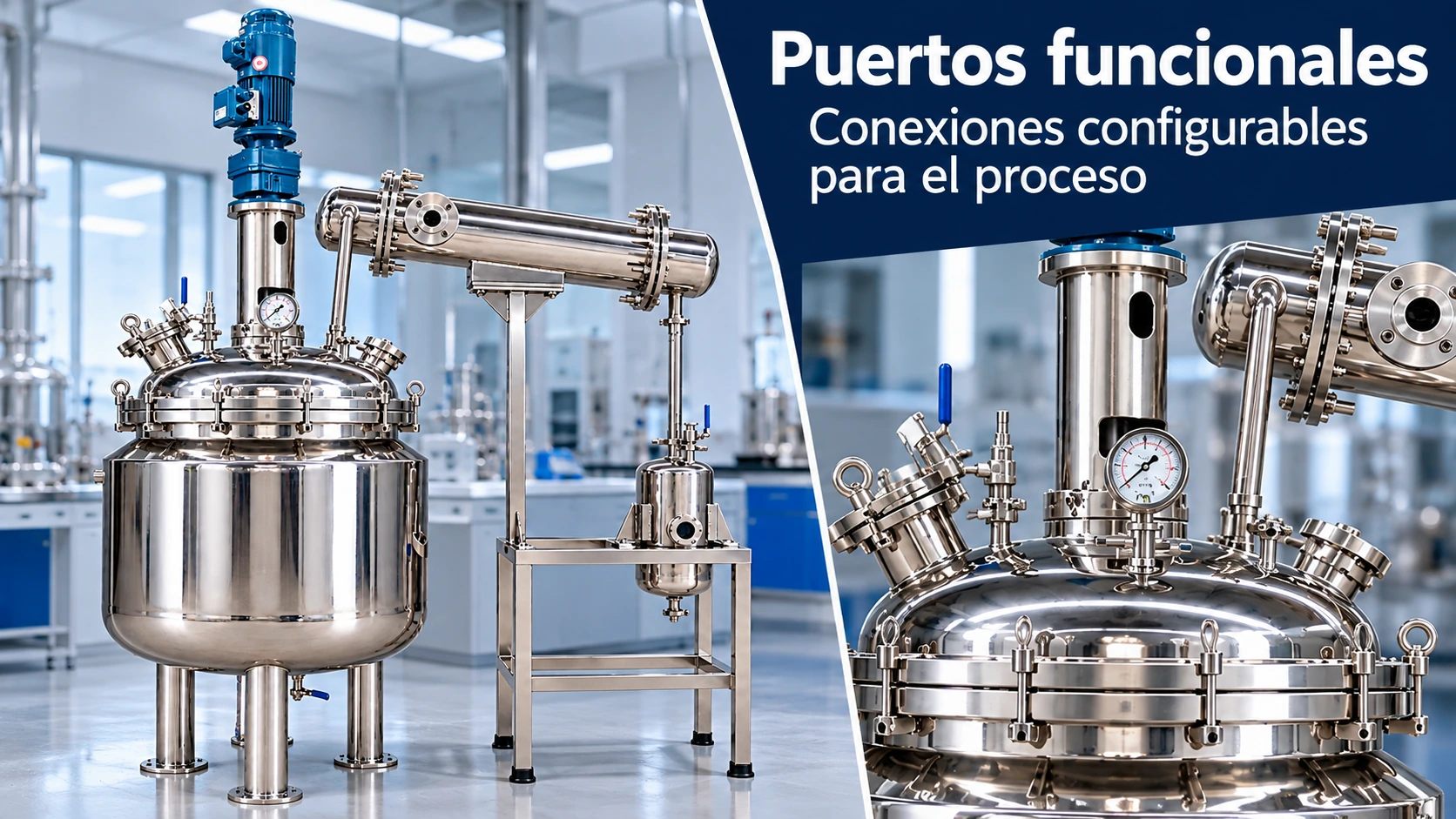

Puertos funcionales
Conexiones configurables para el proceso.
Configure el reactor industrial SS-200L para su proceso
Comparta sus condiciones de trabajo para revisar materiales, potencia, puertos, sellado, instrumentación y sistema térmico.
