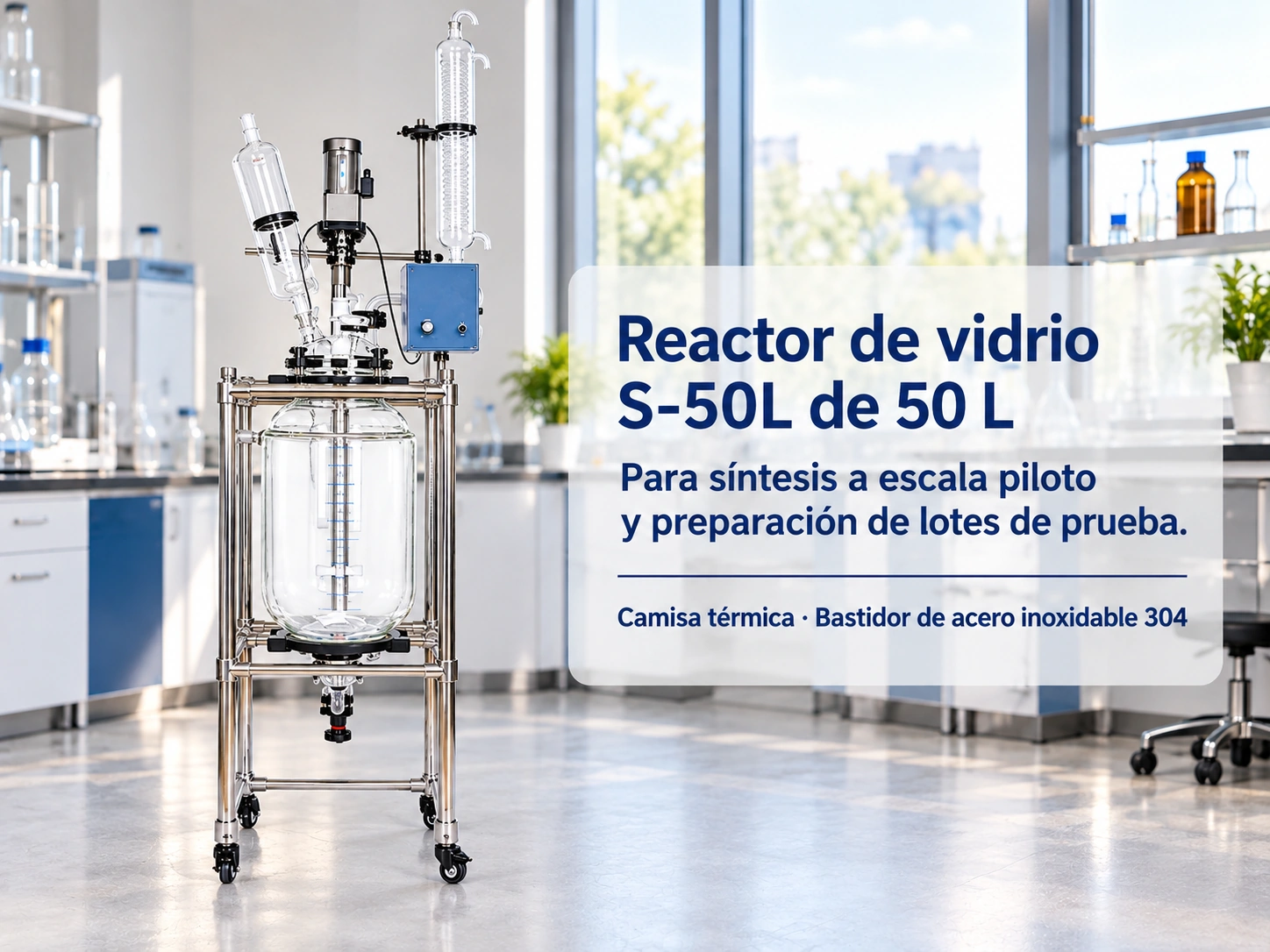

S-50L Reactor de vidrio encamisado para síntesis a escala piloto
Una plataforma de 50 L para trasladar procedimientos de síntesis a lotes piloto y estudiar la coordinación de carga, mezcla, temperatura y descarga.
Seguimiento del lote piloto
El vidrio permite observar disolución, formación de sólidos, espuma y cambios de fase durante la síntesis. Esta lectura visual ayuda a identificar cómo responde el lote piloto a cada etapa y a documentar el comportamiento al aumentar la cantidad de material.
Camisa para etapas térmicas
Un circulador externo impulsa fluido por la doble pared para calentar o enfriar el contenido. En síntesis a escala piloto, la camisa permite organizar las fases térmicas del procedimiento y estudiar su relación con la carga, la mezcla y el avance de la reacción.

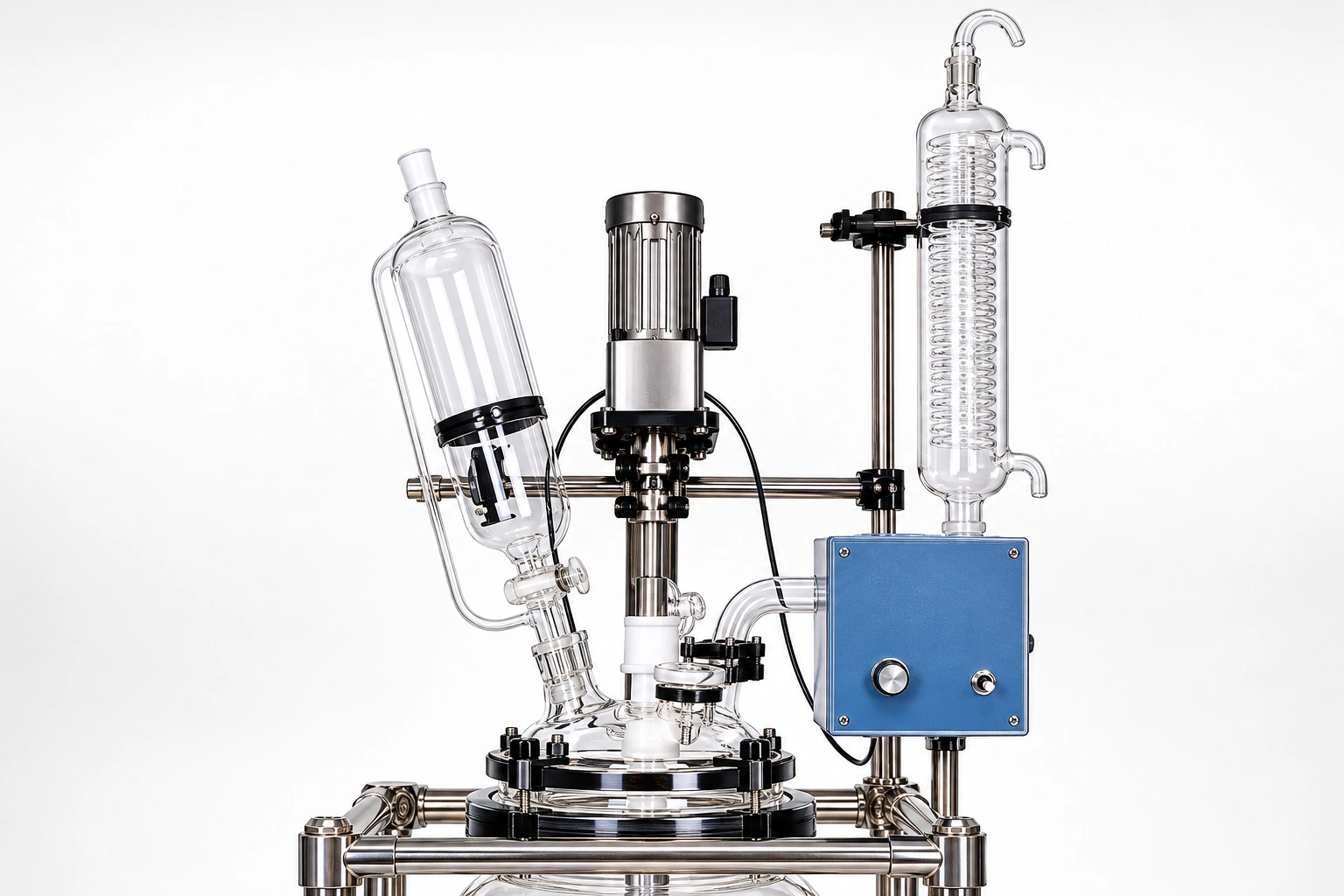

Agitación para lotes piloto
El S-50L incorpora un motor estándar de 120 W, un eje de 12 mm y un par de 1500 g·cm. La velocidad indicada es de 0 a 600 rpm, con un máximo de 1300 rpm según la ficha; las condiciones de uso deben confirmarse para la configuración elegida.

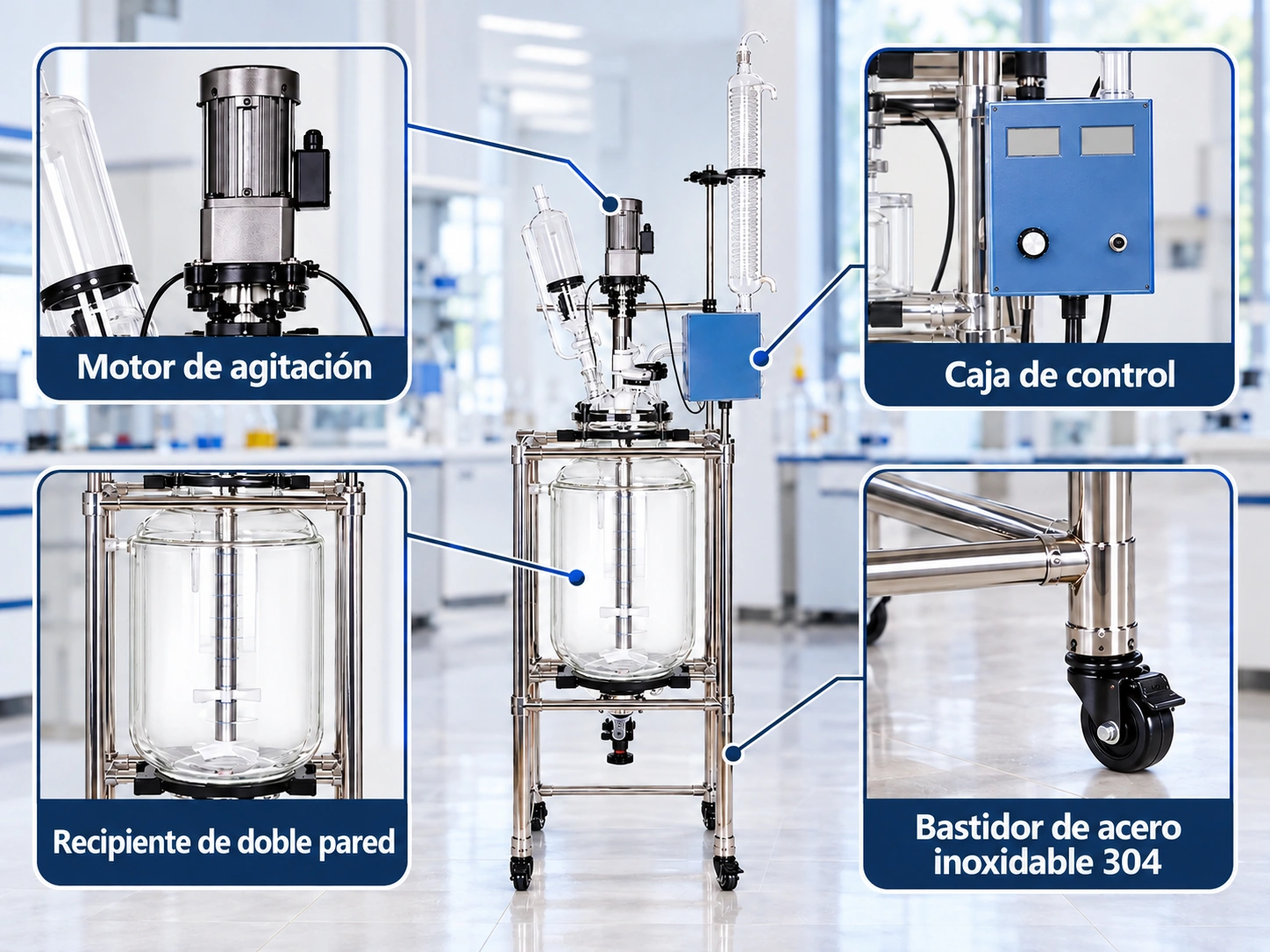

Soporte de acero inoxidable 304
El reactor químico con estructura de acero inoxidable dispone de un bastidor 304 para el recipiente de 50 L y el conjunto de agitación. Su capacidad permite preparar material piloto para evaluación posterior y revisar las necesidades de operación antes de una ampliación de escala.
Síntesis piloto con mezcla y evolución visibles
El S-50L es un reactor de vidrio para síntesis a escala piloto que reúne capacidad de 50 L, doble pared y agitación regulable en una estructura de acero inoxidable 304.

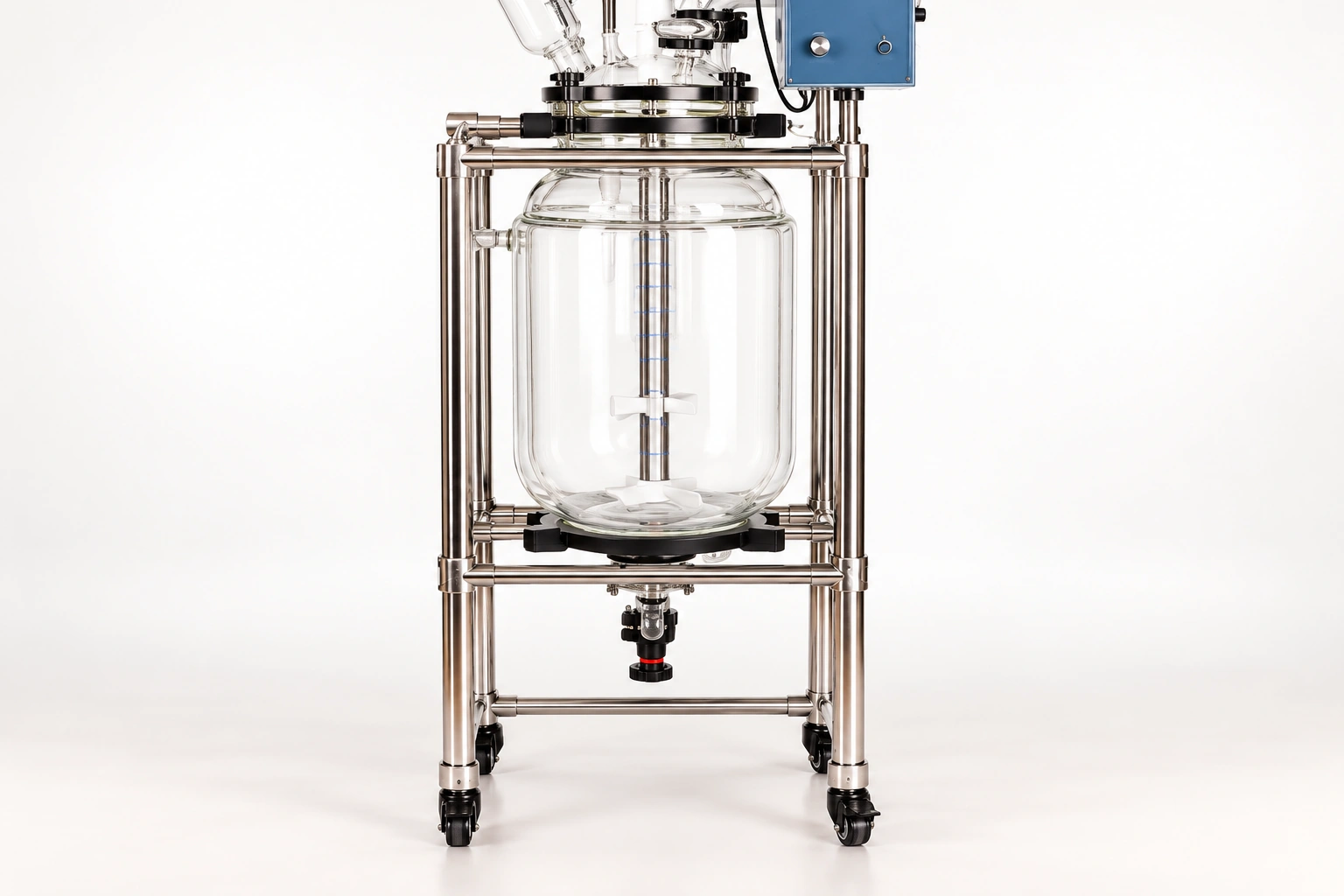

Recipiente nominal de 50 litros
Adecuado para preparar lotes piloto destinados a evaluación de producto y revisión del procedimiento de síntesis.
Camisa de intercambio térmico
Permite conectar un circulador externo para coordinar calentamiento, mantenimiento y enfriamiento en las etapas del lote.
Velocidad regulable de mezcla
El rango de 0 a 600 rpm permite ajustar la agitación durante la incorporación de reactivos y las etapas posteriores del proceso.
Eje de 12 mm y 1500 g·cm
La configuración estándar utiliza un eje de 12 mm y un par de 1500 g·cm; la selección del impulsor debe considerar la mezcla piloto.
Evolución del lote a la vista
Ayuda a seguir la formación de precipitados, la dispersión y la separación de fases durante campañas de síntesis piloto.
Opciones para la instalación
La ejecución antideflagrante puede configurarse con 180, 250 o 370 W y alimentación de 220 V/50 Hz o 110 V/60 Hz.
Especificaciones del S-50L y comparación de serie
Consulte los datos del S-50L y compare su configuración con los modelos S-20L, S-30L y S-100L.
| Parámetro | S-50L Actual | S-20L | S-30L | S-100L |
|---|---|---|---|---|
| Capacidad del reactor | 50 L | 20 L | 30 L | 100 L |
| Potencia de agitación | 120 W | 120 W | 120 W | 180 W |
| Velocidad de agitación | 0–600 rpm (máx. 1300) | 0–600 rpm (máx. 1300) | 0–600 rpm (máx. 1300) | 0–600 rpm (máx. 1300) |
| Diámetro del eje | 12 mm | 12 mm | 12 mm | 15 mm |
| Par del motor | 1500 g·cm | 1200 g·cm | 1200 g·cm | 3000 g·cm |
| Alimentación estándar | 220 V, 50/60 Hz | 220 V, 50/60 Hz | 220 V, 50/60 Hz | 220 V, 50/60 Hz |
| Estructura | Bastidor de acero inoxidable 304 | Bastidor de acero inoxidable 304 | Bastidor de acero inoxidable 304 | Bastidor de acero inoxidable 304 |
| Opciones | Antideflagrante; 110 V/60 Hz | Antideflagrante; 110 V/60 Hz | Antideflagrante; 110 V/60 Hz | Antideflagrante; 110 V/60 Hz |
Una secuencia de operación para la síntesis piloto
El S-50L permite organizar carga, agitación, intercambio térmico y descarga, y documentar la ejecución del procedimiento en un lote piloto.
1. Carga
Los ingredientes se incorporan por los puertos superiores seleccionados.
2. Mezcla
El motor mueve el eje y el impulsor para distribuir los componentes.
3. Temperatura
Un circulador externo impulsa fluido por la camisa para calentar o enfriar.
4. Descarga
Al finalizar, el producto se retira de forma controlada por la salida inferior.
Con bomba, condensador, sellos y accesorios compatibles, el equipo puede integrarse en operaciones bajo vacío como desgasificación, evaporación o concentración.
Aplicaciones para preparar y evaluar lotes piloto
El reactor de vidrio para lotes piloto resulta útil cuando el proceso requiere más material para análisis, evaluación de producto y revisión de etapas operativas.
Síntesis de intermediarios
Preparación piloto de intermediarios y soluciones para evaluar secuencias de adición, evolución del producto y consistencia entre campañas.
Formulación cosmética piloto
Preparación de lotes de emulsiones, soluciones y dispersiones para revisar homogeneidad y disponer de material destinado a evaluación de la formulación.
Síntesis química piloto
Ejecución de procedimientos de química fina a escala piloto, con observación de las fases y registro de condiciones durante la reacción.
Preparación de extractos
Lotes piloto de extracción y mezcla para estudiar la incorporación de materia prima y reunir material para análisis de composición y rendimiento.
Centros de desarrollo
Campañas de investigación aplicada y desarrollo que vinculan el procedimiento de laboratorio con la operación de un lote piloto.
Transferencia del procedimiento
Revisión de carga, mezcla, fases térmicas y descarga para identificar requisitos de servicios auxiliares y orientar una ampliación posterior.
Material piloto para evaluar producto y procedimiento
El recipiente de 50 L permite preparar un lote para evaluación y revisar la ejecución de la síntesis, manteniendo visible la evolución del contenido.
Más material para evaluación
Permite destinar parte del lote piloto a análisis y pruebas del producto según el volumen efectivo definido para la operación.
Seguimiento de etapas
La transparencia ayuda a identificar disolución, precipitación y cambios de fase durante la ejecución del procedimiento de síntesis.
Coordinación térmica del lote
La conexión a un circulador externo permite organizar los aportes y la retirada de calor en las distintas fases del proceso.
Mezcla durante la incorporación
La regulación de velocidad permite ajustar la mezcla conforme cambian la carga y el comportamiento del producto durante la síntesis.
Revisión antes del escalado
La experiencia con lotes piloto ayuda a precisar secuencias de operación y necesidades de auxiliares para una capacidad superior.

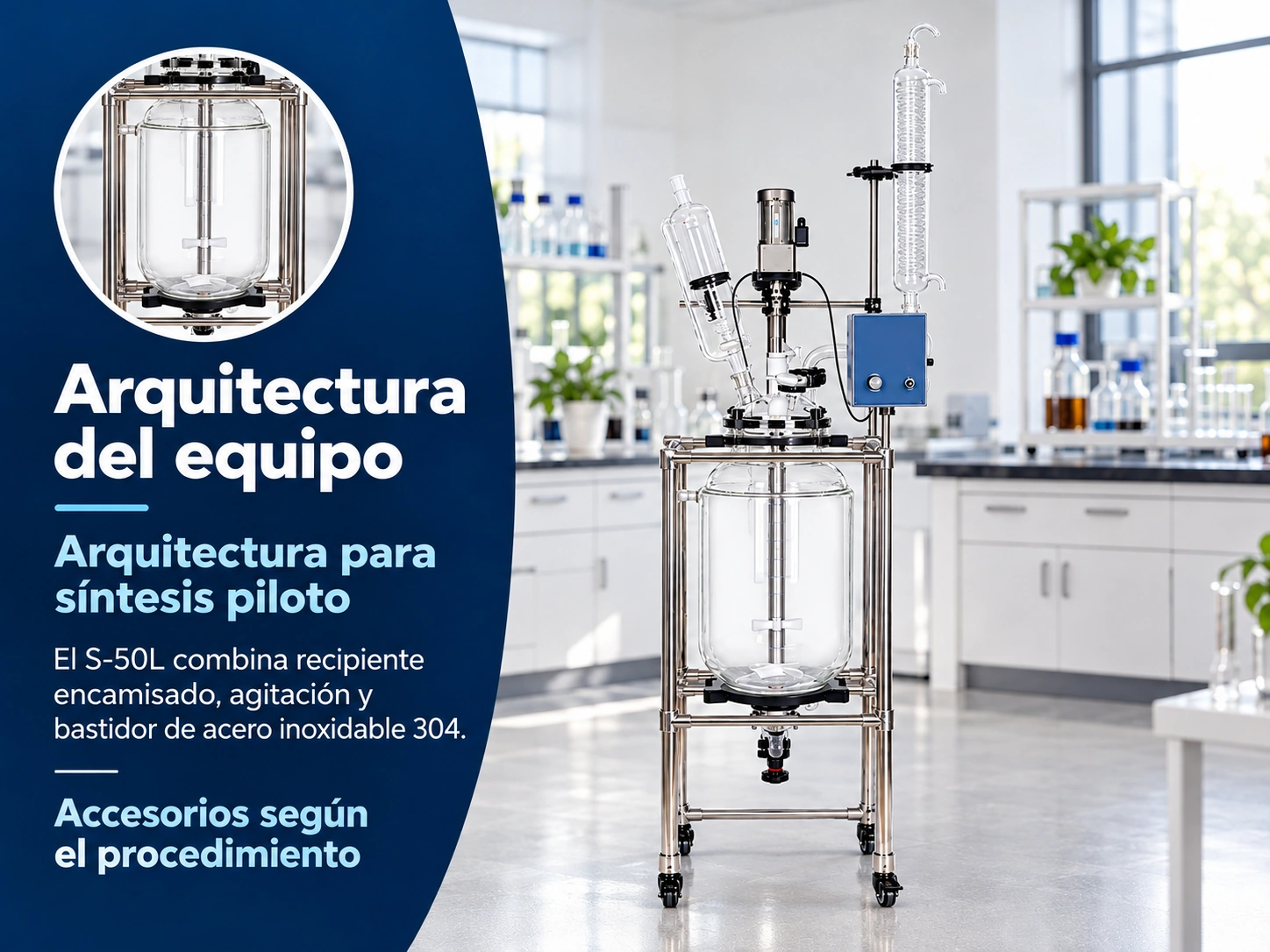

Arquitectura para una campaña de síntesis piloto
El recipiente encamisado de 50 L se integra con agitación mecánica y bastidor de acero inoxidable 304; las conexiones y los auxiliares se seleccionan según el procedimiento.
Buenas prácticas para una operación estable
La inspección preventiva protege el recipiente, conserva la alineación y reduce riesgos durante cada ensayo.
Secuencia básica de uso
- Inspeccione el vidrio y no opere si observa fisuras, impactos o tensiones.
- Confirme la sujeción del motor, la alineación del eje y la libertad del impulsor.
- Conecte la camisa con mangueras térmicamente compatibles y bien aseguradas.
- Cargue un volumen apropiado dejando margen para expansión, agitación y espuma.
- Arranque a baja velocidad y aumente gradualmente mientras verifica la estabilidad.
- Antes de descargar, estabilice presión y temperatura y detenga el agitador.
Cuidados preventivos
- Limpie el vidrio y la camisa con productos químicamente compatibles.
- Revise juntas, sellos, válvulas y conexiones después de cada campaña.
- Mantenga el motor seco, limpio y con ventilación suficiente.
- No fuerce lateralmente las bocas ni apriete en exceso las abrazaderas.
- Evite cambios bruscos de temperatura que puedan causar choque térmico.
- Compruebe periódicamente la alineación del eje y el estado del impulsor.
Seguridad del proceso
Evalúe compatibilidad química, temperatura, presión, vacío, fluido térmico y riesgo de atmósfera inflamable antes de operar. Si utiliza disolventes o vapores combustibles, seleccione motor, controles, bomba, ventilación y accesorios adecuados para la clasificación del área. No abra conexiones hasta confirmar que el sistema está sin presión, sin vacío y a temperatura segura.
Información útil para configurar la síntesis piloto
Respuestas sobre control térmico, agitación, volumen efectivo, vacío y opciones eléctricas para preparar lotes con el S-50L.
Consultar a un especialistaPrepare su configuración para síntesis a escala piloto
Indique la secuencia de síntesis, las materias primas, la viscosidad y el volumen de trabajo del lote. Añada necesidades térmicas, eléctricas y de vacío para definir el S-50L y sus auxiliares.
