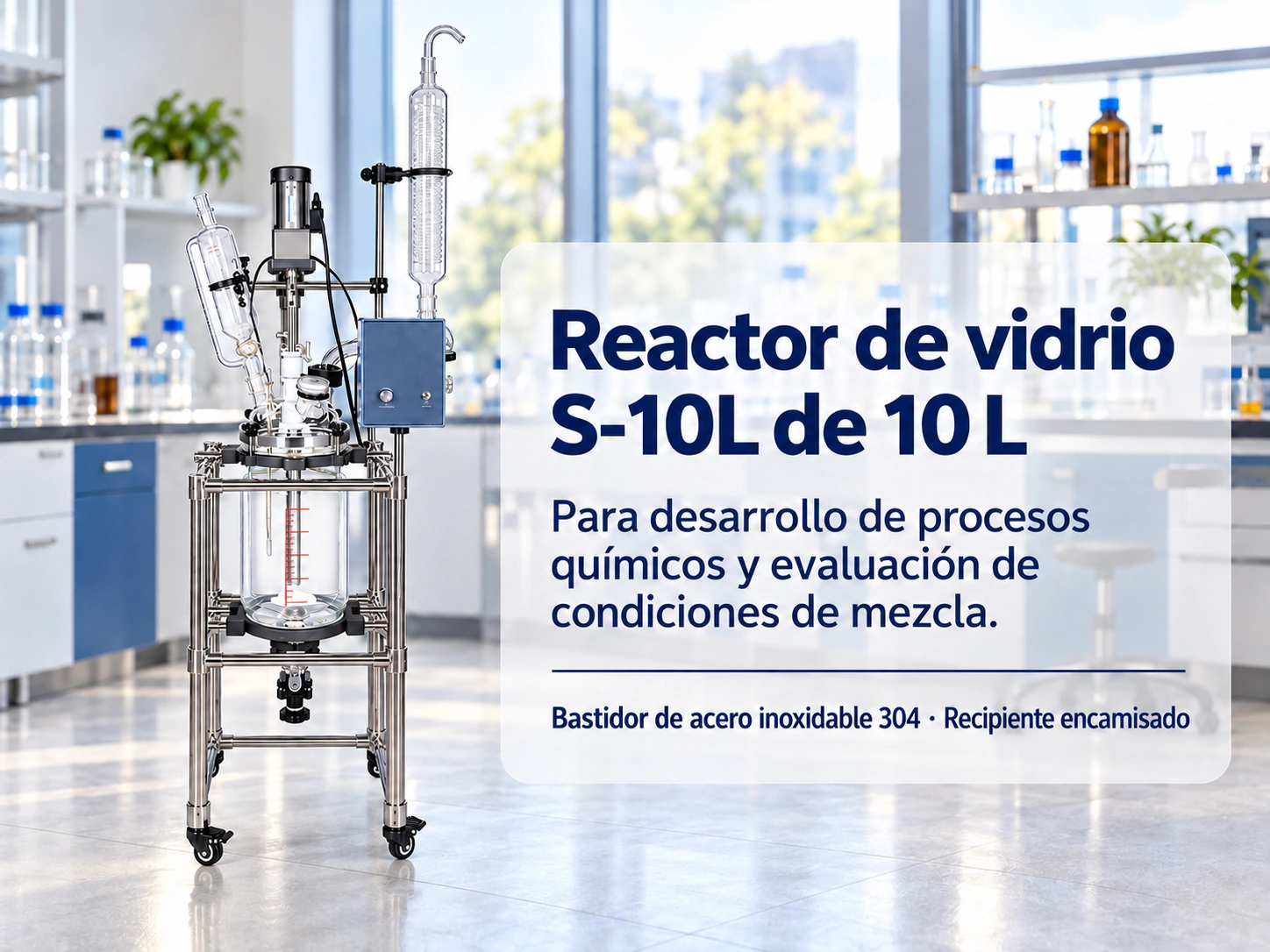

S-10L Reactor de vidrio encamisado para desarrollo de procesos
Un reactor encamisado con agitación para definir secuencias de carga, mezcla y tratamiento térmico en lotes de desarrollo de 10 L nominales.
Observe las variables del proceso
El vidrio permite seguir disolución, precipitación, espuma y cambios de fase mientras se ajusta el procedimiento. La observación puede asociarse a los registros de tiempo, velocidad y temperatura para comparar ensayos de desarrollo.
Estudio de secuencias térmicas
El fluido de un circulador externo recorre la camisa para añadir o retirar calor. Esta configuración permite estudiar fases de calentamiento, reacción y enfriamiento, considerando la respuesta del lote y los servicios térmicos disponibles.

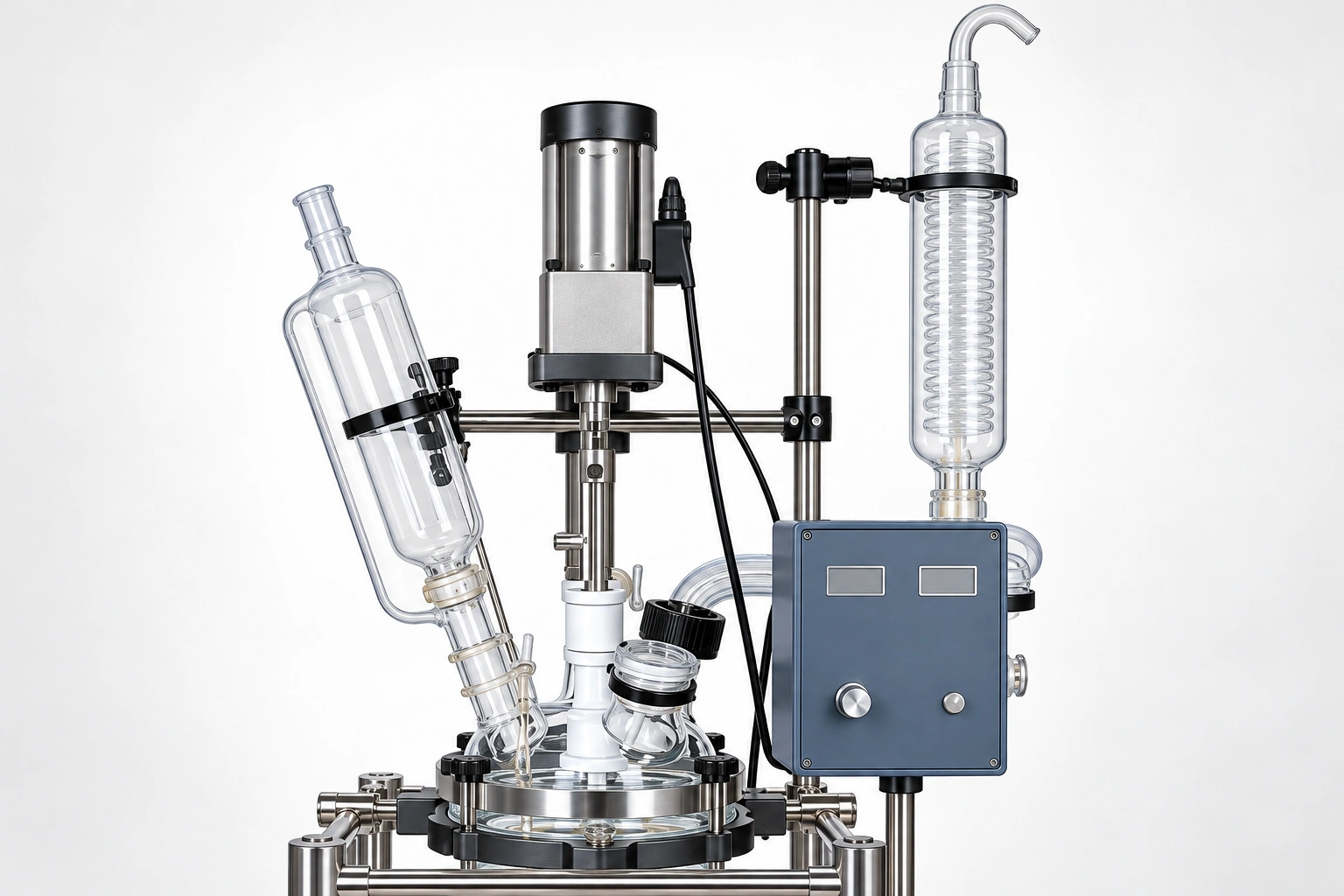

Regulación para estudiar la mezcla
El S-10L incorpora un motor estándar de 120 W, un eje de 12 mm y un par de 1000 g·cm. La velocidad indicada es de 0 a 600 rpm, con un máximo de 1300 rpm según la ficha; las condiciones de uso deben confirmarse para la configuración elegida.

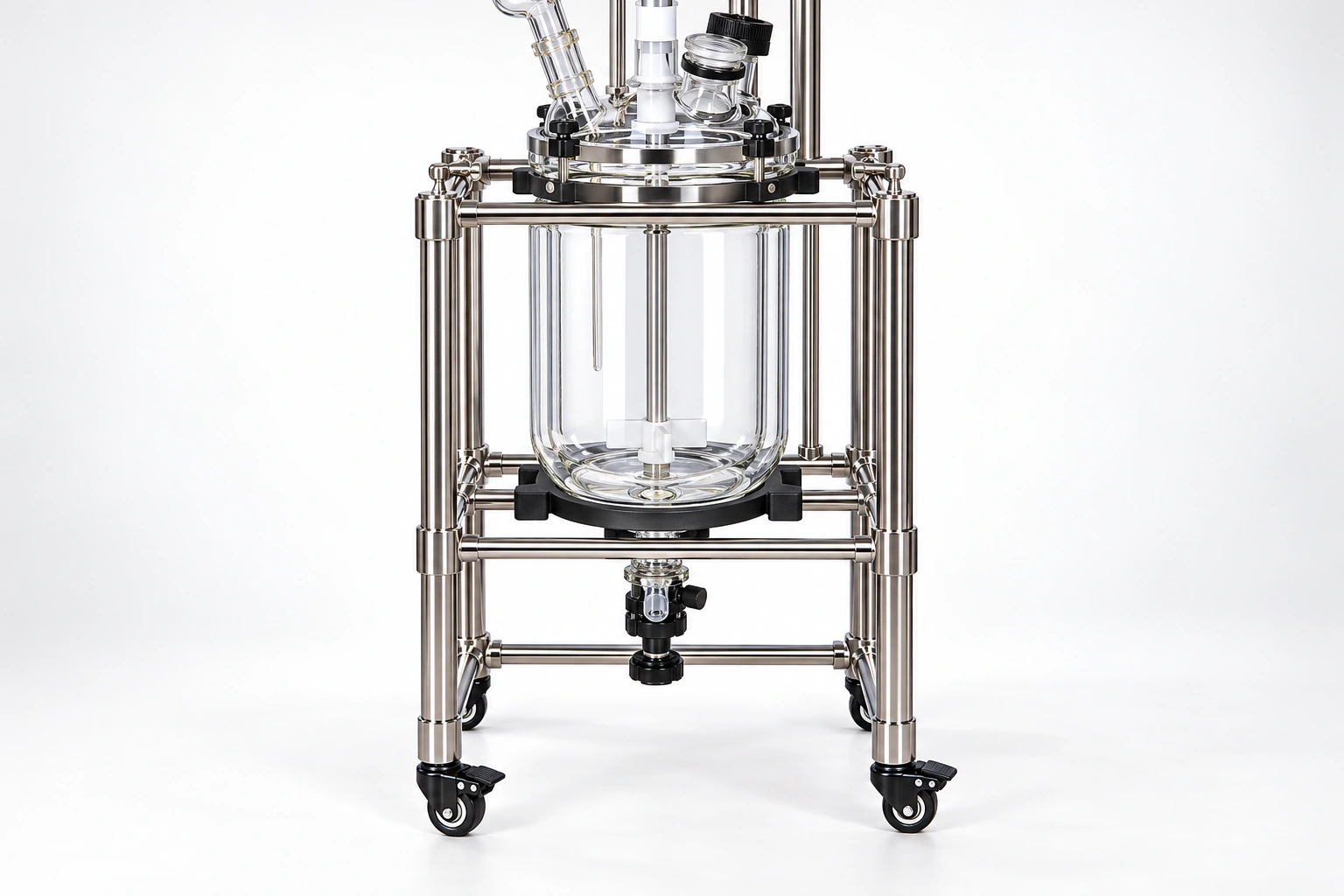

Bastidor de acero inoxidable 304
La estructura inoxidable sostiene el recipiente, la agitación y las conexiones del sistema. Los 10 L nominales ofrecen una escala de desarrollo para estudiar el procedimiento de carga, la evolución de la mezcla y las necesidades de equipos auxiliares.
Defina las condiciones de su proceso
Este reactor de vidrio con estructura de acero inoxidable permite desarrollar procedimientos por lotes mediante agitación regulable, observación directa y camisa térmica.
Recipiente nominal de 10 litros
Una escala para estudiar la secuencia operativa y obtener material destinado a análisis antes de avanzar al trabajo piloto.
Intercambio térmico externo
Conecte un circulador compatible para evaluar calentamiento y enfriamiento durante las fases del procedimiento.
Agitación de 0 a 600 rpm
Compare ajustes de velocidad considerando la dispersión, el vórtice, la espuma y el comportamiento de la carga.
Eje de 12 mm y 1000 g·cm
El par estándar de 1000 g·cm debe evaluarse junto con el impulsor y las propiedades del producto que se va a procesar.
Observación del avance de reacción
Relacionar cambios visibles con tiempo, temperatura y adición ayuda a documentar el desarrollo del procedimiento.
Opciones para su instalación
Consulte ejecuciones antideflagrantes de 180, 250 o 370 W y alimentación de 220 V/50 Hz o 110 V/60 Hz.
Especificaciones del S-10L y comparación de serie
Consulte los datos del S-10L y compare su configuración con los modelos S-20L, S-30L y S-50L.
| Parámetro | S-10L Actual | S-20L | S-30L | S-50L |
|---|---|---|---|---|
| Capacidad del reactor | 10 L | 20 L | 30 L | 50 L |
| Potencia de agitación | 120 W | 120 W | 120 W | 120 W |
| Velocidad de agitación | 0–600 rpm (máx. 1300) | 0–600 rpm (máx. 1300) | 0–600 rpm (máx. 1300) | 0–600 rpm (máx. 1300) |
| Diámetro del eje | 12 mm | 12 mm | 12 mm | 12 mm |
| Par del motor | 1000 g·cm | 1200 g·cm | 1200 g·cm | 1500 g·cm |
| Alimentación estándar | 220 V, 50/60 Hz | 220 V, 50/60 Hz | 220 V, 50/60 Hz | 220 V, 50/60 Hz |
| Estructura | Bastidor de acero inoxidable 304 | Bastidor de acero inoxidable 304 | Bastidor de acero inoxidable 304 | Bastidor de acero inoxidable 304 |
| Opciones | Antideflagrante; 110 V/60 Hz | Antideflagrante; 110 V/60 Hz | Antideflagrante; 110 V/60 Hz | Antideflagrante; 110 V/60 Hz |
Organice la secuencia de desarrollo
El S-10L permite estudiar cómo la carga, la agitación y la circulación térmica influyen en cada etapa de un proceso químico por lotes.
1. Carga
Los ingredientes se incorporan por los puertos superiores seleccionados.
2. Mezcla
El motor mueve el eje y el impulsor para distribuir los componentes.
3. Temperatura
Un circulador externo impulsa fluido por la camisa para calentar o enfriar.
4. Descarga
Al finalizar, el producto se retira de forma controlada por la salida inferior.
Con bomba, condensador, sellos y accesorios compatibles, el equipo puede integrarse en operaciones bajo vacío como desgasificación, evaporación o concentración.
Aplicaciones para desarrollo de procesos
Un reactor de vidrio para desarrollo de procesos permite comparar procedimientos y definir condiciones que después deberán verificarse a mayor escala.
Procesos farmacéuticos
Desarrollo de procedimientos de preparación de intermediarios, soluciones y suspensiones, con estudio del orden de carga, tiempos de operación y etapas térmicas.
Procesos de formulación
Evaluación de secuencias de incorporación y dispersión en formulaciones cosméticas; la selección del motor y el impulsor depende de la carga y la viscosidad.
Química fina
Estudio de síntesis por lotes, adiciones sucesivas y evolución visible del medio para definir un procedimiento y sus puntos de seguimiento.
Procesos de extracción
Comparación de proporciones, tiempos de contacto y condiciones de mezcla en extracciones experimentales, con auxiliares compatibles cuando sean necesarios.
Investigación aplicada
Ensayos de ingeniería de procesos para analizar la relación entre mezcla, intercambio térmico y secuencia de operación en un recipiente de 10 L nominales.
Preparación del escalado
Documentación de volumen útil, velocidad, adiciones y respuesta térmica para preparar pruebas posteriores y reconocer variables que requieren verificación.
Convierta el ensayo en un procedimiento documentado
La escala de 10 L facilita estudiar decisiones operativas y preparar información de proceso antes de seleccionar una configuración piloto.
Secuencia de carga definida
Compare el orden y la duración de las adiciones y observe su efecto en la mezcla y el avance del proceso.
Cambios visibles registrados
Asocie disolución, precipitación y espuma a los datos del ensayo para interpretar la evolución del lote.
Respuesta térmica estudiada
Evalúe las etapas de calentamiento y enfriamiento con un circulador externo adecuado al proceso.
Condiciones de mezcla comparables
Registre volumen útil, impulsor y velocidad para comparar ensayos con una referencia operativa clara.
Configuración para el procedimiento
Pueden seleccionarse auxiliares de dosificación, medición, condensación y vacío compatibles con las condiciones del proyecto.

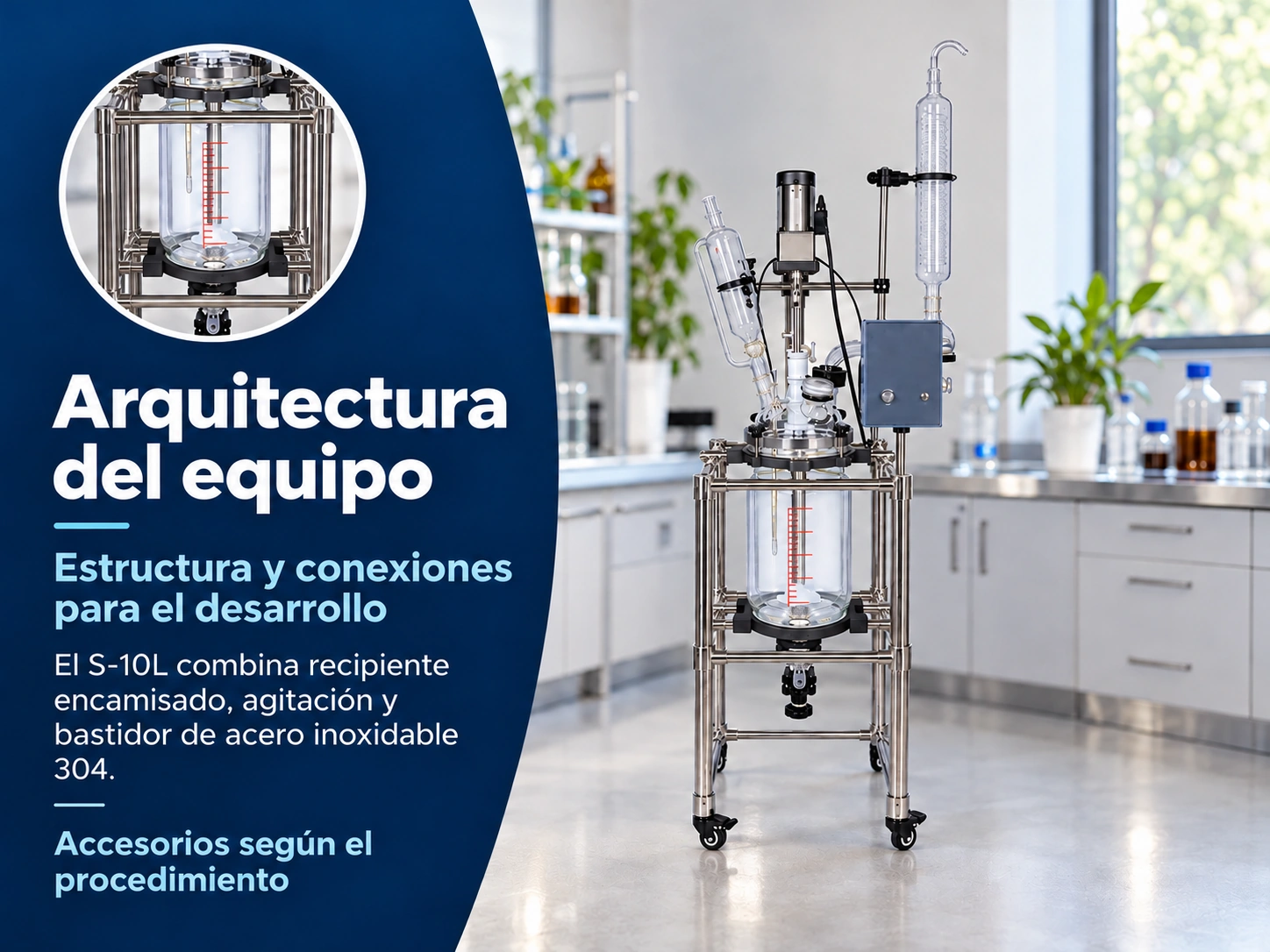

Estructura y conexiones para el desarrollo

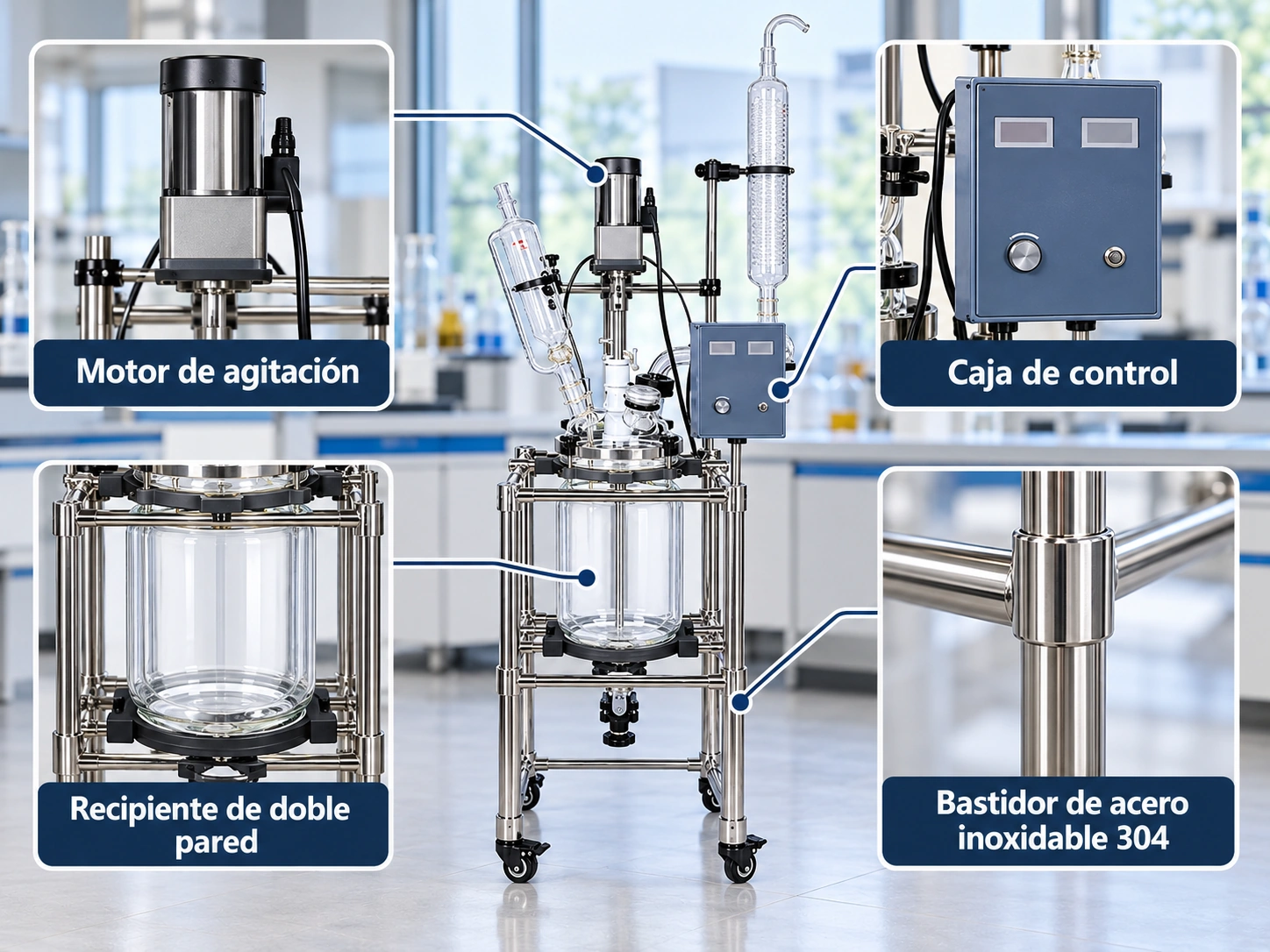

El S-10L combina recipiente encamisado, agitación y bastidor de acero inoxidable 304; los accesorios se seleccionan según el procedimiento previsto.
Buenas prácticas para una operación estable
La inspección preventiva protege el recipiente, conserva la alineación y reduce riesgos durante cada ensayo.
Secuencia básica de uso
- Inspeccione el vidrio y no opere si observa fisuras, impactos o tensiones.
- Confirme la sujeción del motor, la alineación del eje y la libertad del impulsor.
- Conecte la camisa con mangueras térmicamente compatibles y bien aseguradas.
- Cargue un volumen apropiado dejando margen para expansión, agitación y espuma.
- Arranque a baja velocidad y aumente gradualmente mientras verifica la estabilidad.
- Antes de descargar, estabilice presión y temperatura y detenga el agitador.
Cuidados preventivos
- Limpie el vidrio y la camisa con productos químicamente compatibles.
- Revise juntas, sellos, válvulas y conexiones después de cada campaña.
- Mantenga el motor seco, limpio y con ventilación suficiente.
- No fuerce lateralmente las bocas ni apriete en exceso las abrazaderas.
- Evite cambios bruscos de temperatura que puedan causar choque térmico.
- Compruebe periódicamente la alineación del eje y el estado del impulsor.
Seguridad del proceso
Evalúe compatibilidad química, temperatura, presión, vacío, fluido térmico y riesgo de atmósfera inflamable antes de operar. Si utiliza disolventes o vapores combustibles, seleccione motor, controles, bomba, ventilación y accesorios adecuados para la clasificación del área. No abra conexiones hasta confirmar que el sistema está sin presión, sin vacío y a temperatura segura.
Datos para seleccionar un reactor de desarrollo
Revise agitación, volumen útil, servicios térmicos y opciones eléctricas al preparar la configuración del S-10L.
Consultar a un especialistaDefina su proceso con una configuración S-10L
Comparta producto, volumen útil, secuencia de adición, viscosidad, etapas térmicas y servicios disponibles. Prepararemos una propuesta para sus ensayos de desarrollo.
