S-100L Reactor de vidrio encamisado de gran tamaño
Un recipiente nominal de 100 L para organizar reacciones por lotes con cargas mayores, observar la mezcla y coordinar sus etapas térmicas.
Visibilidad de cargas mayores
El recipiente de vidrio permite observar la distribución del contenido, la formación de espuma y la aparición de sólidos durante el lote. En esta capacidad, el seguimiento visual ayuda a detectar cambios que requieren revisar la carga, la velocidad o la secuencia de incorporación.
Intercambio térmico en doble pared
La camisa recibe fluido de un circulador externo para añadir o retirar calor del contenido. Al definir una operación de 100 L, el equipo térmico, el fluido y las conexiones deben seleccionarse según la carga efectiva y las fases de calentamiento y enfriamiento previstas.

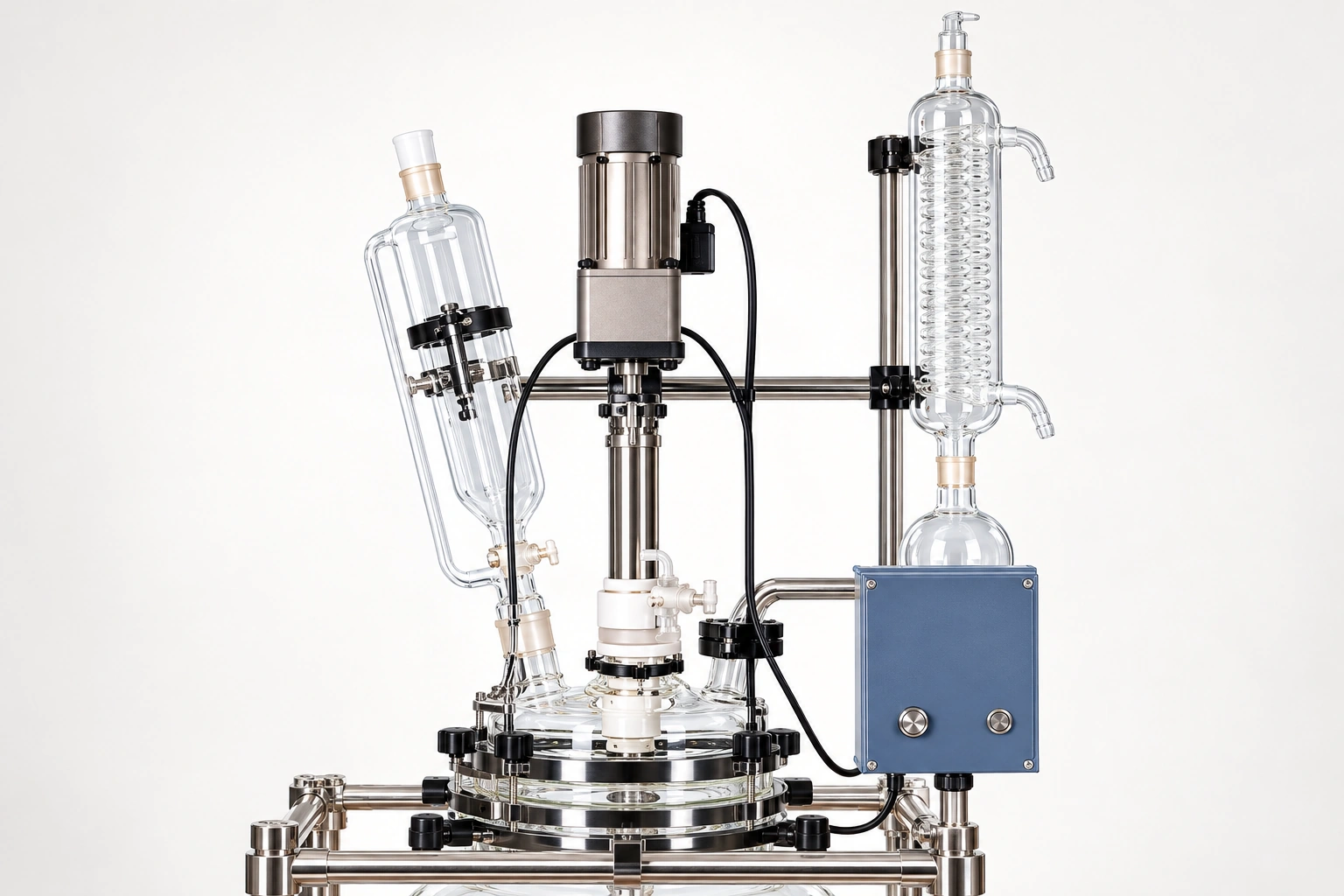

Agitación de cargas por lotes
El S-100L incorpora un motor estándar de 180 W, un eje de 15 mm y un par de 3000 g·cm. La velocidad indicada es de 0 a 600 rpm, con un máximo de 1300 rpm según la ficha; las condiciones de uso deben confirmarse para la configuración elegida.

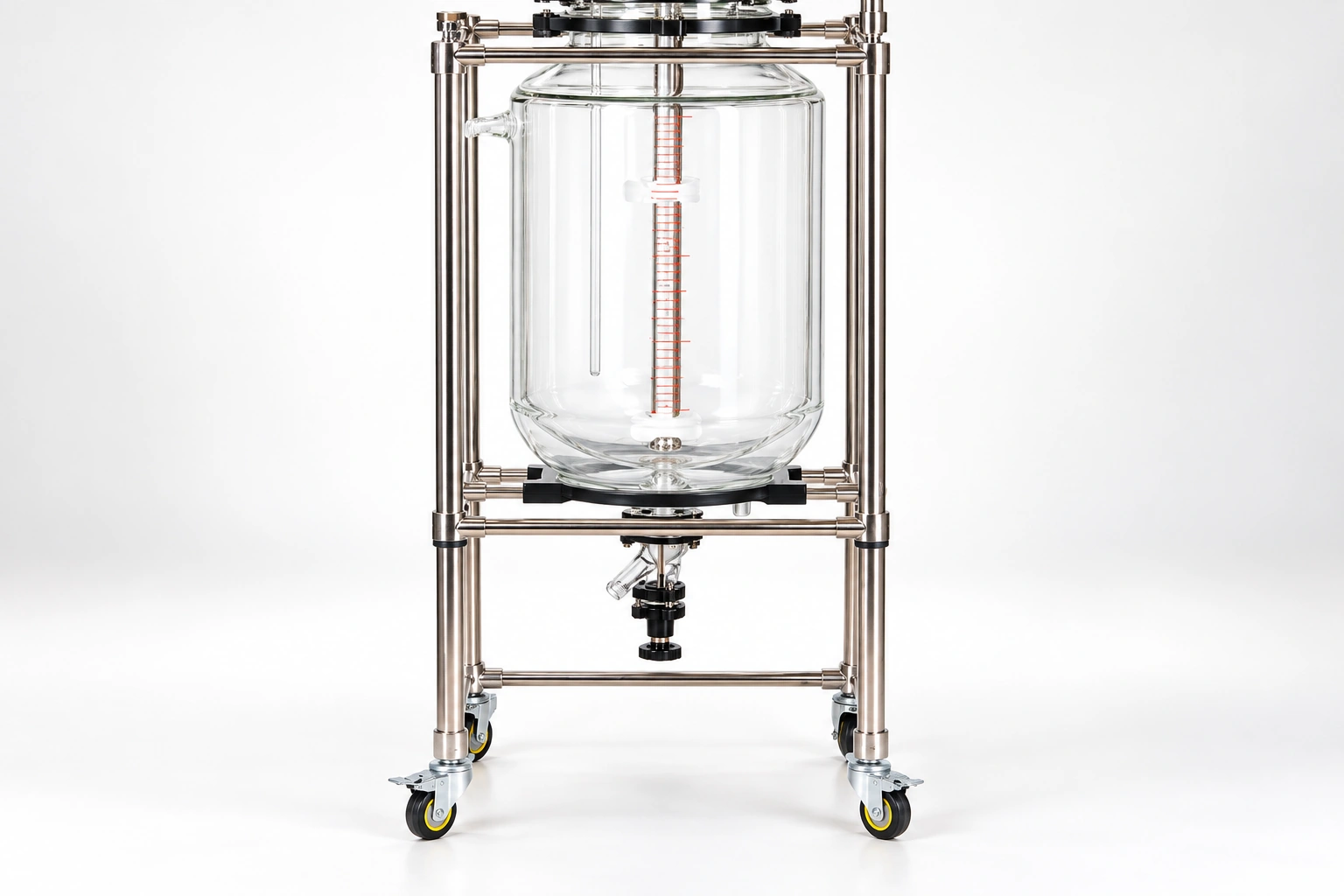

Bastidor de acero inoxidable 304
La estructura de acero inoxidable 304 soporta el recipiente de 100 L y el conjunto de agitación. El reactor de vidrio de gran capacidad permite reunir más material en una operación y revisar la organización de carga, muestreo y descarga conforme al procedimiento elegido.
Capacidad de 100 L con seguimiento directo del lote
El S-100L es un reactor de vidrio de gran tamaño que combina doble pared, motor estándar de 180 W y bastidor de acero inoxidable 304.
Recipiente nominal de 100 litros
Permite planificar reacciones por lotes con cargas mayores, definiendo el volumen útil según el comportamiento del producto.
Camisa para aporte y retirada de calor
Se conecta a un circulador externo seleccionado según el volumen efectivo, la secuencia térmica y las necesidades del proceso.
Agitación ajustable de 0 a 600 rpm
El ajuste de velocidad permite acompañar las variaciones de carga y mezcla durante incorporación, reacción y enfriamiento.
Eje de 15 mm y 3000 g·cm
La agitación estándar utiliza un motor de 180 W, eje de 15 mm y par de 3000 g·cm; la adecuación se evalúa según la mezcla.
Control visual de la carga
Permite observar espuma, dispersión de sólidos y separación de fases para revisar las condiciones del lote durante su desarrollo.
Opciones de ejecución antideflagrante
Se pueden evaluar potencias de 180, 250 o 370 W y alimentación de 220 V/50 Hz o 110 V/60 Hz para la configuración antideflagrante.
Especificaciones del S-100L y comparación de serie
Consulte los datos del S-100L y compare su configuración con los modelos S-20L, S-30L y S-50L.
| Parámetro | S-100L Actual | S-20L | S-30L | S-50L |
|---|---|---|---|---|
| Capacidad del reactor | 100 L | 20 L | 30 L | 50 L |
| Potencia de agitación | 180 W | 120 W | 120 W | 120 W |
| Velocidad de agitación | 0–600 rpm (máx. 1300) | 0–600 rpm (máx. 1300) | 0–600 rpm (máx. 1300) | 0–600 rpm (máx. 1300) |
| Diámetro del eje | 15 mm | 12 mm | 12 mm | 12 mm |
| Par del motor | 3000 g·cm | 1200 g·cm | 1200 g·cm | 1500 g·cm |
| Alimentación estándar | 220 V, 50/60 Hz | 220 V, 50/60 Hz | 220 V, 50/60 Hz | 220 V, 50/60 Hz |
| Estructura | Bastidor de acero inoxidable 304 | Bastidor de acero inoxidable 304 | Bastidor de acero inoxidable 304 | Bastidor de acero inoxidable 304 |
| Opciones | Antideflagrante; 110 V/60 Hz | Antideflagrante; 110 V/60 Hz | Antideflagrante; 110 V/60 Hz | Antideflagrante; 110 V/60 Hz |
Organice la carga y las etapas de un lote mayor
El S-100L combina agitación y camisa térmica para ejecutar una secuencia de carga, mezcla, tratamiento y descarga con observación del contenido.
1. Carga
Los ingredientes se incorporan por los puertos superiores seleccionados.
2. Mezcla
El motor mueve el eje y el impulsor para distribuir los componentes.
3. Temperatura
Un circulador externo impulsa fluido por la camisa para calentar o enfriar.
4. Descarga
Al finalizar, el producto se retira de forma controlada por la salida inferior.
Con bomba, condensador, sellos y accesorios compatibles, el equipo puede integrarse en operaciones bajo vacío como desgasificación, evaporación o concentración.
Aplicaciones para operaciones con cargas mayores
El reactor de vidrio para reacciones por lotes permite preparar y estudiar mayor cantidad de material cuando la aplicación requiere una capacidad nominal de 100 L.
Intermediarios y soluciones
Preparación por lotes de soluciones e intermediarios, con planificación de las adiciones, el volumen útil y las fases térmicas del procedimiento.
Lotes de formulación
Preparación de soluciones, dispersiones y emulsiones en cargas mayores, evaluando la capacidad de mezcla y el espacio necesario para espuma y adiciones.
Procesos de química fina
Operaciones químicas por lotes con observación de disolución y precipitación; la agitación y los auxiliares se seleccionan para cada producto.
Extractos y mezclas líquidas
Preparación de lotes de extracción y mezcla para aplicaciones que requieren más material, considerando la carga de sólidos y la compatibilidad del conjunto.
Desarrollo de lotes mayores
Investigación aplicada en campañas de mayor volumen para estudiar cómo evolucionan la mezcla y el intercambio térmico al aumentar la carga.
Evaluación de la operación por lotes
Revisión de secuencias de incorporación, tiempos de mezcla, etapas térmicas y descarga para documentar el trabajo con cargas de mayor volumen.
Una carga mayor con evolución visible
La capacidad nominal de 100 L permite reunir más material en un recipiente encamisado y evaluar las necesidades de mezcla y servicios de cada lote.
Planificación de cargas mayores
Permite organizar lotes de mayor volumen y definir márgenes de carga según expansión, formación de espuma y adiciones previstas.
Observación del contenido
El vidrio facilita seguir sólidos, espuma y separación de fases durante el proceso, incluso cuando aumenta la cantidad de material.
Servicios térmicos seleccionables
La camisa permite incorporar un circulador externo dimensionado para las condiciones del lote y su secuencia de calentamiento y enfriamiento.
Conjunto de agitación de 180 W
El motor estándar de 180 W y el eje de 15 mm permiten configurar la agitación; el impulsor debe seleccionarse según el producto y la carga.
Organización del proceso completo
La configuración se puede evaluar junto con carga, dosificación, medición y descarga para definir una operación coherente con el lote previsto.

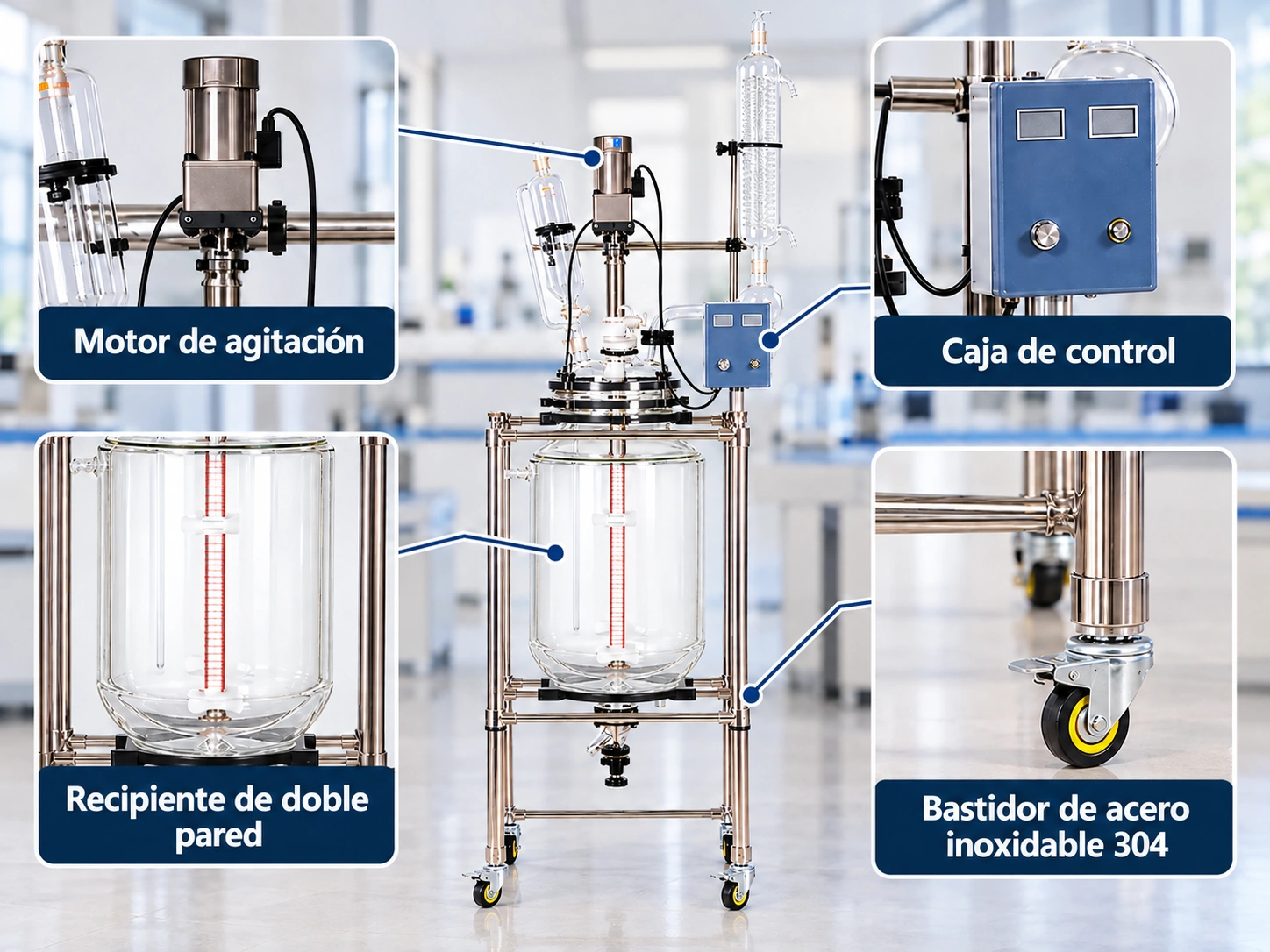

Componentes para trabajar con una capacidad de 100 L
El sistema integra un recipiente encamisado de 100 L, agitación con eje de 15 mm y estructura de acero inoxidable 304; los accesorios se definen para la operación prevista.
Buenas prácticas para una operación estable
La inspección preventiva protege el recipiente, conserva la alineación y reduce riesgos durante cada ensayo.
Secuencia básica de uso
- Inspeccione el vidrio y no opere si observa fisuras, impactos o tensiones.
- Confirme la sujeción del motor, la alineación del eje y la libertad del impulsor.
- Conecte la camisa con mangueras térmicamente compatibles y bien aseguradas.
- Cargue un volumen apropiado dejando margen para expansión, agitación y espuma.
- Arranque a baja velocidad y aumente gradualmente mientras verifica la estabilidad.
- Antes de descargar, estabilice presión y temperatura y detenga el agitador.
Cuidados preventivos
- Limpie el vidrio y la camisa con productos químicamente compatibles.
- Revise juntas, sellos, válvulas y conexiones después de cada campaña.
- Mantenga el motor seco, limpio y con ventilación suficiente.
- No fuerce lateralmente las bocas ni apriete en exceso las abrazaderas.
- Evite cambios bruscos de temperatura que puedan causar choque térmico.
- Compruebe periódicamente la alineación del eje y el estado del impulsor.
Seguridad del proceso
Evalúe compatibilidad química, temperatura, presión, vacío, fluido térmico y riesgo de atmósfera inflamable antes de operar. Si utiliza disolventes o vapores combustibles, seleccione motor, controles, bomba, ventilación y accesorios adecuados para la clasificación del área. No abra conexiones hasta confirmar que el sistema está sin presión, sin vacío y a temperatura segura.
Aspectos a revisar antes de definir un lote de 100 L
Respuestas sobre volumen útil, agitación, servicios térmicos, vacío y opciones eléctricas para configurar el S-100L.
Consultar a un especialistaDefina el S-100L para sus reacciones por lotes
Describa el producto, la carga efectiva, la viscosidad y la secuencia del lote. Incluya necesidades de calentamiento, enfriamiento, agitación, vacío y electricidad para preparar la configuración de 100 L.
