Control de temperatura en reactor encamisado: selección y operación
El control de temperatura en reactor encamisado depende de un sistema completo: recipiente, fluido térmico, circulación, sensor y agitación. Elegir únicamente por el volumen nominal puede dejar fuera factores que condicionan el calentamiento, el enfriamiento y la repetibilidad del proceso.
Cómo funciona la regulación térmica mediante una camisa

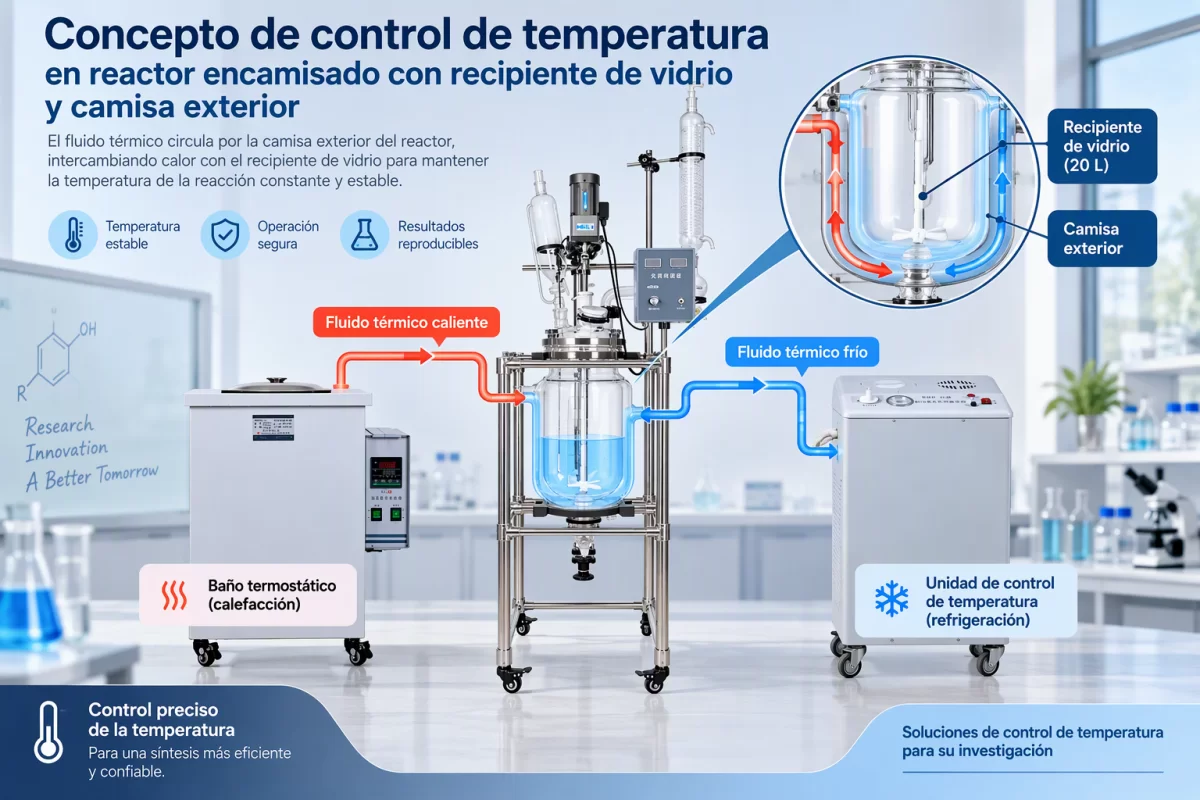

En un reactor encamisado, un fluido circula por el espacio exterior al recipiente de reacción y transfiere calor a través de su pared. El producto y el fluido térmico permanecen separados durante el funcionamiento normal. La camisa permite aportar o retirar energía, pero la respuesta real también depende del volumen de trabajo, la viscosidad, la mezcla y la capacidad del equipo externo.
Para aplicaciones que requieren observar el contenido durante el ensayo, un reactor de vidrio encamisado permite combinar la inspección visual con el intercambio térmico. Esta observación no sustituye la medición: la temperatura de la mezcla debe registrarse con una sonda adecuada al proceso.
¿La temperatura del circulador coincide siempre con la temperatura del producto?
Como autora, recomiendo distinguir ambas lecturas. El circulador mide o regula una parte del circuito térmico, mientras que el producto responde con un retraso que cambia según la carga y la transferencia de calor. Para evaluar el resultado, considero esencial registrar la temperatura interna y no basarse exclusivamente en la consigna del baño.

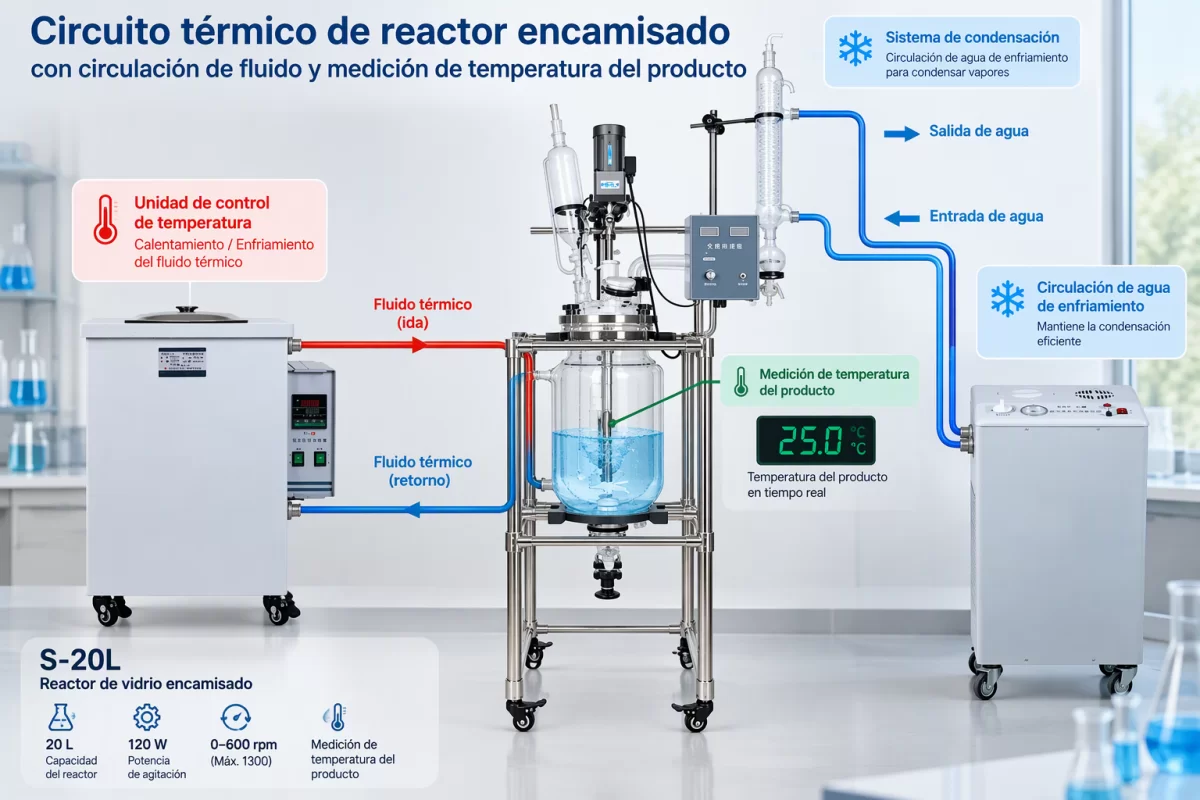

Qué revisar en el circuito de calentamiento y enfriamiento
La selección del circulador debe partir de la temperatura de trabajo, la velocidad de cambio requerida y la carga térmica del proceso. Una reacción exotérmica puede exigir capacidad de refrigeración adicional; un producto viscoso puede presentar una transferencia más lenta. La potencia del motor de agitación no representa la potencia térmica disponible.
Conviene verificar la compatibilidad del fluido con las juntas, conexiones y límites de uso del equipo. También deben comprobarse el caudal disponible, las pérdidas de carga y la presión admisible de la camisa. Las fichas proporcionadas no especifican el rango de temperatura, la precisión de regulación ni los límites de presión; estos datos deben solicitarse antes de definir una aplicación.
- Definir el proceso: temperatura inicial y final, volumen efectivo, composición, viscosidad y posible generación de calor.
- Dimensionar la circulación: seleccionar un equipo térmico compatible y confirmar conexiones, fluido y condiciones de operación.
- Validar la medición: comprobar la sonda, su ubicación y su calibración, evitando posiciones poco representativas de la mezcla.
- Ensayar la respuesta: realizar pruebas con una carga representativa y registrar consigna, temperatura interna y tiempo de estabilización.
Precaución operativa: los cambios bruscos de temperatura pueden someter el vidrio a esfuerzos térmicos. Las rampas y diferencias de temperatura admisibles deben establecerse conforme a la documentación del fabricante y la evaluación de riesgos del laboratorio.
Parámetros de los reactores de vidrio de la serie S
Los modelos disponibles cubren capacidades nominales desde 1 hasta 100 L. El volumen nominal no equivale automáticamente al volumen útil: la carga debe dejar espacio suficiente para agitación, espuma, expansión y accesorios. Para el escalado, también interesa comparar la geometría del recipiente y la capacidad de retirar calor, no solo multiplicar el volumen del ensayo inicial.
| Parámetro | Serie S-1L a S-5L | Serie S-10L a S-100L |
|---|---|---|
| Modelos | S-1L, S-2L, S-3L, S-5L | S-10L, S-20L, S-30L, S-50L, S-100L |
| Capacidad nominal (L) | 1 / 2 / 3 / 5 | 10 / 20 / 30 / 50 / 100 |
| Potencia de agitación indicada (W) | 60 | 120 y 250* |
| Velocidad indicada (rpm) | 0–600; máximo indicado: 1300* | 0–600; máximo indicado: 1300* |
| Diámetro del eje (mm) | 12 | 12 y 15* |
| Alimentación indicada | 220 V, 50/60 Hz | 220 V, 50/60 Hz |
| Construcción señalada | Montaje de suelo | Estructura de acero inoxidable 304 |
*La información recibida presenta valores agrupados sin una correspondencia inequívoca para todos los modelos. El máximo de velocidad y la asignación de potencia y diámetro deben confirmarse en la oferta del equipo seleccionado.
Las notas de las fichas también mencionan versiones antiexplosivas con potencias de agitación de 180, 250 y 370 W, y opciones de alimentación de 220 V/50 Hz o 110 V/60 Hz. La disponibilidad, la adaptación eléctrica y el alcance de la protección deben verificarse por configuración; la mención de una versión antiexplosiva no acredita por sí sola una certificación concreta.
La mezcla favorece el intercambio de calor dentro del producto. Por ello, un reactor de vidrio con agitación regulable resulta relevante cuando la viscosidad o la presencia de sólidos cambia durante el proceso. La velocidad debe ajustarse a la carga y al agitador, no elegirse únicamente por el máximo disponible.
¿Una mayor velocidad de agitación garantiza un mejor control térmico?
En mi criterio, no necesariamente. Una mezcla suficiente puede reducir gradientes, pero una velocidad excesiva puede generar vórtices, incorporar gas o afectar sólidos sensibles. Recomiendo buscar una condición de mezcla estable y comprobar su efecto mediante lecturas de temperatura y observación del proceso.

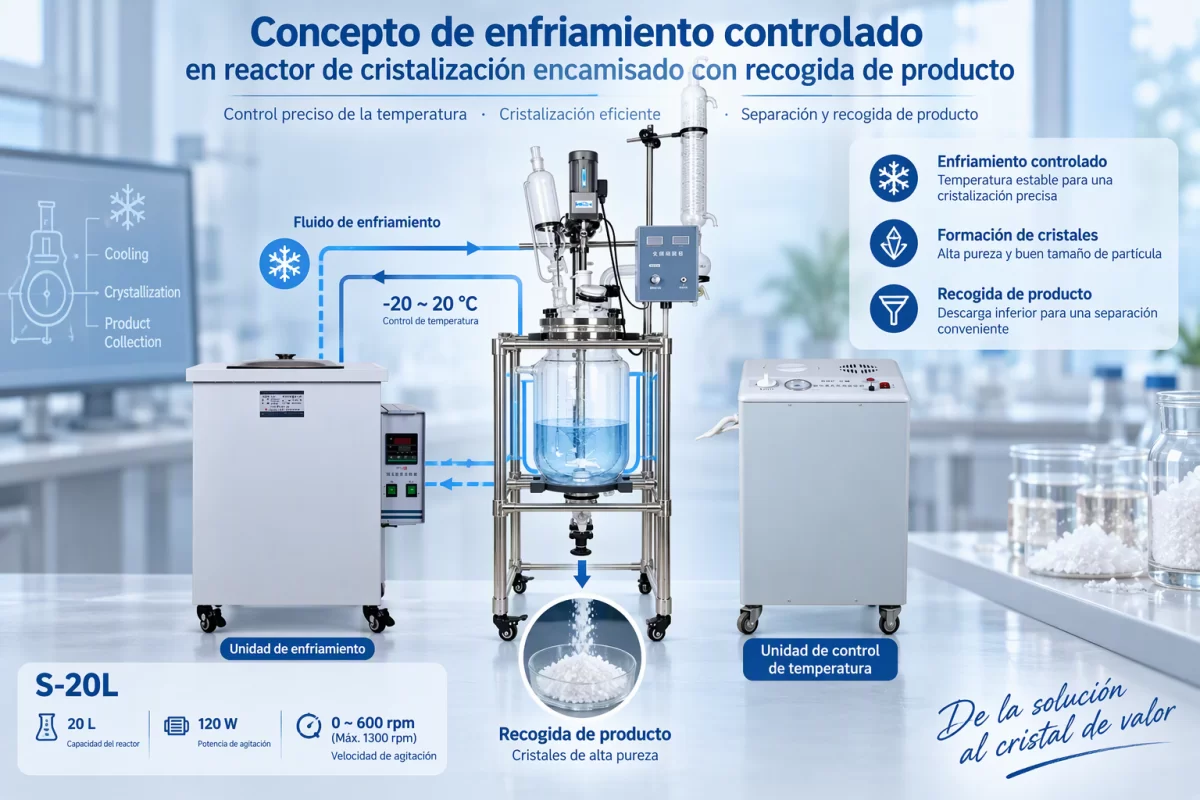

Control de enfriamiento para cristalización: serie GF
Cuando el objetivo incluye cristalización y separación de sólidos, la serie GF aporta datos específicos de camisa y matraz receptor. Estos parámetros ayudan a definir el circuito y la recogida, aunque no permiten calcular por sí solos la velocidad de enfriamiento. La nucleación y el crecimiento de cristales también dependen de la composición, la sobresaturación, la siembra y la agitación.
| Modelo | Producto (L) | Camisa aprox. (L) | Matraz receptor (L) |
|---|---|---|---|
| GF-10L/5L | 10 | ≈ 2 | 5 |
| GF-20L/10L | 20 | ≈ 5 | 10 |
| GF-30L/10L | 30 | ≈ 8 | 10 |
| GF-50L/20L | 50 | ≈ 15 | 20 |
| GF-100L/20L | 100 | ≈ 20 | 20 |
La ficha GF indica regulación por variador de frecuencia, visualización digital de temperatura y velocidad, agitación de 0–300 rpm y sello mecánico autolubricante. También describe una base filtrante de PTFE con poros seleccionables de 1–200 μm y alimentación de 220 V/50 Hz personalizable. La lectura digital no debe interpretarse como confirmación de control automático en lazo cerrado ni de una precisión determinada.
Para valorar el intercambio térmico en este tipo de operación, puede consultarse la configuración de un reactor de vidrio con camisa térmica. La selección final debe considerar tanto el programa de enfriamiento como los requisitos de filtración y descarga.
¿Qué datos permiten seleccionar un sistema para cristalización por enfriamiento?
Recomiendo reunir la curva de solubilidad, el volumen efectivo, la temperatura de disolución, la temperatura final y el tiempo deseado de enfriamiento. También considero necesario conocer la viscosidad y el comportamiento de los sólidos para revisar la agitación, el medio filtrante y la capacidad térmica antes de cerrar la configuración.
Precio de referencia y preparación de la consulta
La inversión debe evaluarse sobre una configuración definida. El recipiente, el sistema de agitación, la instrumentación, el circulador y los accesorios pueden modificar el alcance del suministro. No debe suponerse que todos estos elementos están incluidos en una referencia de catálogo.
Precio de referencia de nuestra empresa
1.818 USD
Referencia obtenida al ordenar los registros de las dos tablas de precios suministradas, de reactores encamisados y de cristalización, y seleccionar el menor de los dos valores centrales. No corresponde a una cotización de un modelo o sistema térmico concreto. La cotización real queda sujeta a la configuración y al resultado de la consulta comercial.
Para solicitar una propuesta técnicamente útil, conviene indicar capacidad de trabajo, sustancias utilizadas, temperaturas previstas, necesidad de vacío, viscosidad, presencia de sólidos y alimentación eléctrica disponible. Si existen disolventes inflamables, deben comunicarse además los requisitos de seguridad y certificación aplicables al lugar de instalación.
La consulta también debería pedir confirmación del rango térmico admisible, presión de la camisa, posición de la sonda, compatibilidad de materiales y accesorios incluidos. Así se puede comparar una solución completa y no únicamente el tamaño del recipiente.
Un control de temperatura en reactor encamisado basado en datos
Las series S y GF ofrecen opciones de capacidad para distintos trabajos de laboratorio y escalado. Su selección debe vincularse a la carga real, la agitación y el circuito térmico. Un funcionamiento reproducible requiere medir la temperatura del producto, validar la respuesta con ensayos y respetar los límites documentados del equipo.
